A-352 MGS Basiskonfiguration
Mechanisches XY-Gantrysystem, Kugelumlaufführungen, 3-Phasen-Linearmotoren, Absolute Linearencoder, Stellweg bis zu 1000 mm × 2000 mm (bitte in der Anfrage spezifizieren)

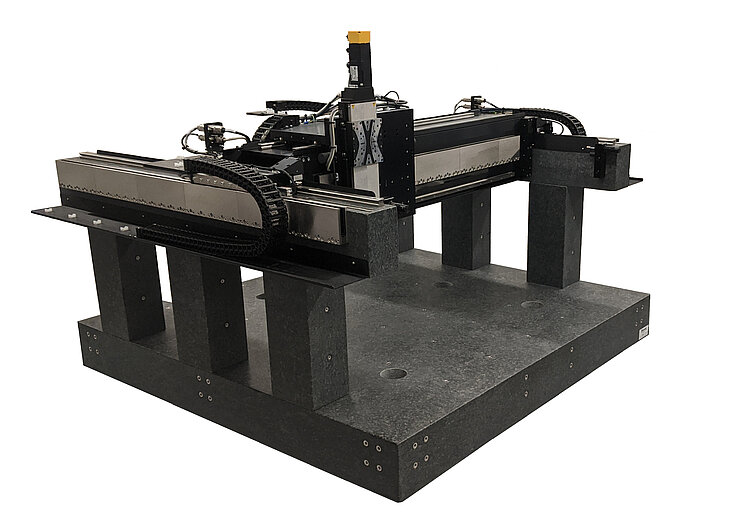

A-352 MGS Großformat-Gantrysystem mit Linearmotoren
Robustes Design mit Kugelumlaufführungen für hohe Belastbarkeit bei kompakter Bauweise.
- XY-Gantry für Überkopf-Bewegungen. Stellwege bis 1 m × 2 m
- Präzise Kugelumlaufführungen
- Absolutencoder
- Leistungsfähige eisenlose Linearmotoren
- Verschiedene Stellwege. Optionen und kundenspezifische Anpassungen
- Flexible modulare Plattform
A-352 Gantrysystem, Abmessungen in mm
A-352 MGS Großformat-Gantrysystem mit Linearmotoren
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Überblick
Das MGS Gantrysystem wurde entwickelt, um die Durchsatzrate für Anwendungen zu maximieren, die Überkopf-Bewegungen benötigen. Dieser Tisch ist ideal für Anwendungen im 3D-Druck, in der Montage, für Pick-and-Place, in der Justage, Inspektion und der industriellen Automatisierung.
Das MGS verwendet vorgespannte mechanische Linearführungen, die auf optimale Steifigkeit und Präzision ausgelegt sind. Optionale Edelstahl-Führungsschienen können mitgeliefert werden.
Die Portalachse beinhaltet zwei Linearmotoren und zwei Linearencoder. Eisenlose Linearmotoren bieten einen gleichmäßigen Lauf ohne Cogging oder Anzugskräfte. Der Linearmotor sowie die Linearencoder sind berührungslos, so dass keine Spiel-, Verschleiß- oder Wartungsrisiken bestehen.
Das A-352 ist mit branchenführenden Controllern und Antriebsreglern von ACS gekoppelt, die eine hervorragende Servoleistung, fortschrittliche Regelalgorithmen zur Verbesserung der dynamischen Leistung und Fehlerkompensation sowie eine breite Palette von Softwareentwicklungswerkzeugen bieten.
Optionen und kundenspezifische Anpassungen
- Basis aus Granit
- Kundenspezifisch anpassbare Arbeitshöhe
- Stützen mit und ohne Schwingungsisolation
- Zusätzliche Schleppketten
- Leistungsfähigere Motoren
- Flüssigkeitskühlung der Linearmotoren
Einsatzgebiete
Scannen, Digitaldruck, Elektronikmontage und -inspektion, AOI (Automatische optische Inspektion), Automatisierung.
Spezifikationen
Spezifikationen
Bewegen | Einheit | Brückenachse | Portalachse |
|---|---|---|---|
Stellweg | mm | 750, 1000 | 750, 1000, 1500, 2000 |
Führung | Kugelumlaufführung (Schmierung und Oberflächenbeschaffenheit kundenspezifisch anpassbar) | ||
Antrieb | 1 × Eisenloser 3-Phasen-Linearmotor | 2 × Eisenloser 3-Phasen-Linearmotor | |
Messsystem | Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C, Stahl-Maßverkörperung | 2 × Absoluter Linearencoder, 1 nm Sensorauflösung, BiSS-C, Stahl-Maßverkörperung | |
Max. Belastbarkeit | 30 kg | ||
Positioniergenauigkeit, kalibriert (1) | µm | ±2 | |
Bidirektionale Wiederholgenauigkeit | µm | ±1 | |
XY-Orthogonalität | µrad | 25 | |
Max. Geschwindigkeit, unbelastet (2) | m/s | 2 | 1 |
Bewegte Masse | kg | 4.5 | abhängig vom Stellweg der Brückenachse: 750 mm: 65 kg 1000 mm: 80 kg |
(1) Genauigkeitswerte gehen von kurzfristiger Dauer aus und berücksichtigen die Langzeitfolgen des thermischen Drifts auf den Positionierer nicht.
(2) Abhängig von gewähltem Motor, Leistungsfähigkeit des Controllers, Einschaltdauer, Last und weiteren anwendungsspezifischen Parametern.
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
A-352-Werksoption: L-511 als Z-Achse
Modifizierter L-511 Lineartisch mit Synchron-Servomotor und Haltebremse, 50 bis 150 mm Stellweg
A-352-Werksoption: V-408 als Z-Achse
Modifizierter V-408 Lineartisch mit 3-Phasen-Linearmotor, Haltebremse und pneumatischen Gewichtskraftausgleich, 50 mm Stellweg
A-352-Werksoption: Zusätzliche Schleppketten
Der A-352 kann mit zusätzlichen Schleppketten ausgerüstet werden, um zusätzliche Kabel und Schläuche des Kundenaufbaus aufzunehmen.
A-352-Werksoption: Größere Linearmotoren
Der A-352 kann mit größeren Motoren ausgerüstet werden, um die dynamische Leistungsfähigkeit zu erhöhen.
A-352-Werksoption: Motorkühlung
Für Anwendungen mit hoher Einschaltdauer und hohen Beschleunigungen können die Linearmotoren mit einer Flüssigkeitskühlung ausgerüstet werden. Ein einzelne Flüssigkeitskühlung ausschließlich für den Linearmotor der Brückenachse ist ebenfalls möglich. Es wird ein externer Kühler benötigt.
