Kompakter Lineartisch; 2-Phasen-Schrittmotor; 13 mm Stellweg; 30 N Belastbarkeit; 10 mm/s maximale Geschwindigkeit; Feingewindespindel; 0,5 m Kabellänge; 36 mm Breite
L-505 Kompakter Lineartisch
Mit DC- oder Schrittmotor
- Stellwege 13 oder 26 mm
- Schrittmotor oder DC-Servomotor mit und ohne Getriebe
- Geschwindigkeit bis 15 mm/s
- Belastbarkeit bis 30 N
- Integrierte Referenz- und Endschalter
Bitte beachten Sie, dass im Moment nur eine eingeschränkte Auswahl an Varianten dieser Produktfamilie zur Verfügung steht. Wenn Sie weitere Informationen wünschen, kontaktieren Sie uns über info@pi.de.
Produktübersicht

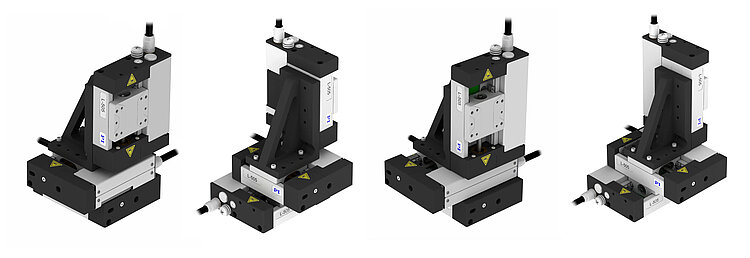

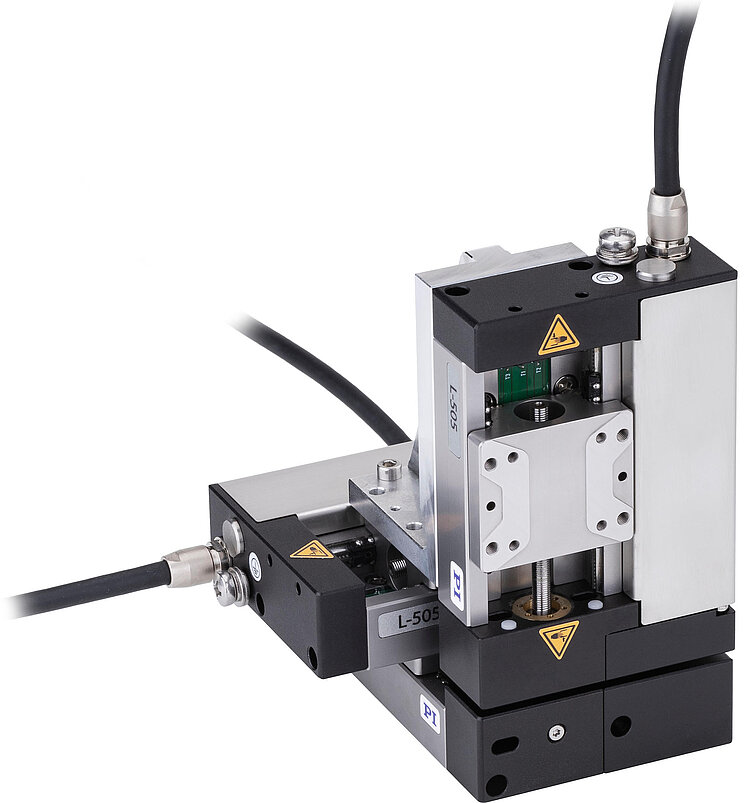

Kompakter Lineartisch mit spielarmer Antriebsspindel und Kugelführungen. Direkt montierbare XY-Kombination. Integrierte Referenz- und Endschalter: Hall-Effekt.

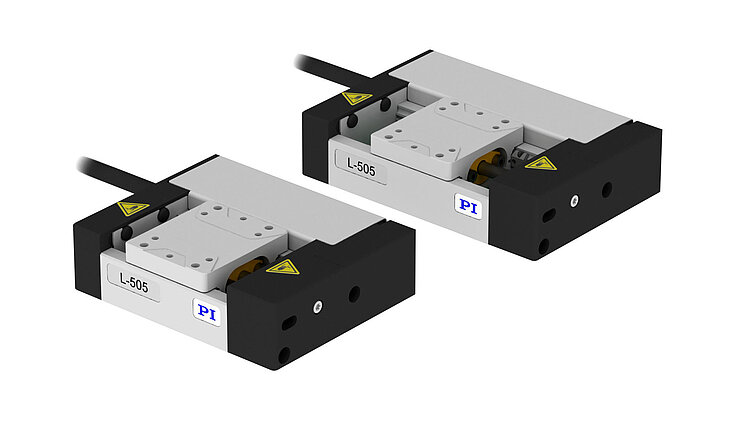

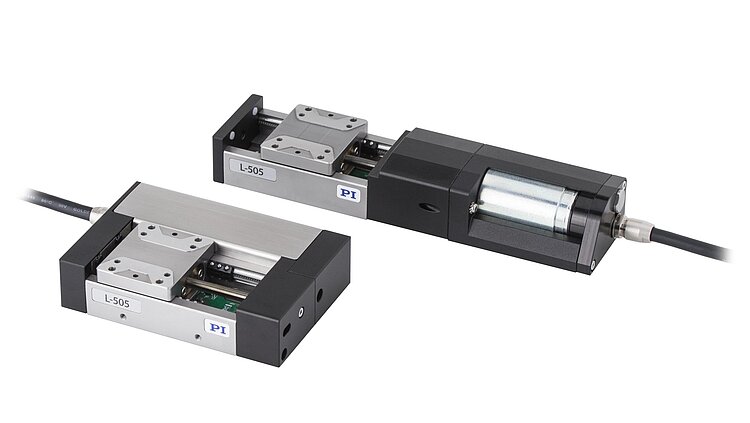

Der Lineartisch steht in zwei Designvarianten zur Verfügung:

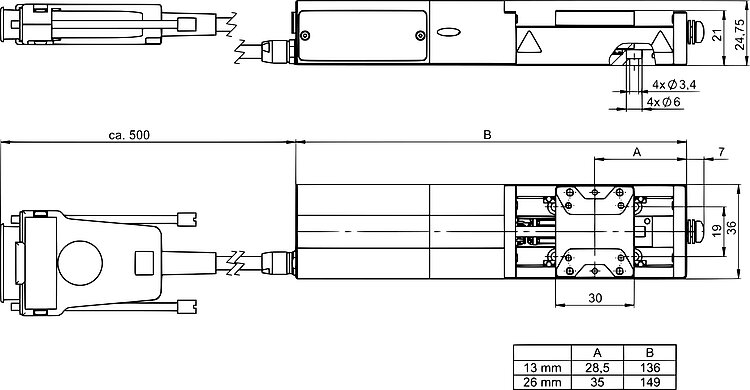

- Schmale, längliche Variante mit direktem Durchtrieb (Flanschmotor).

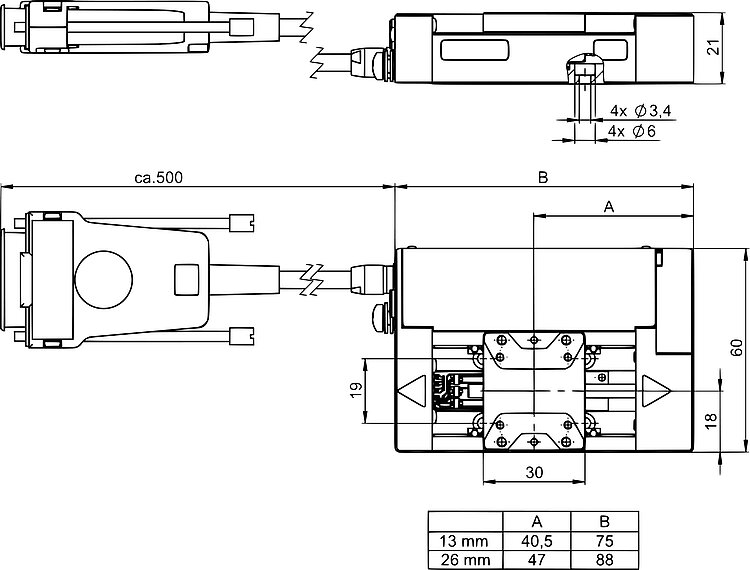

- Breite, kompakte Variante mit Riementrieb (gefalteter Antriebsstrang). Diese Varianten sind am Ende der Artikelnummer mit einem "F" gekennzeichnet.
Antriebsarten

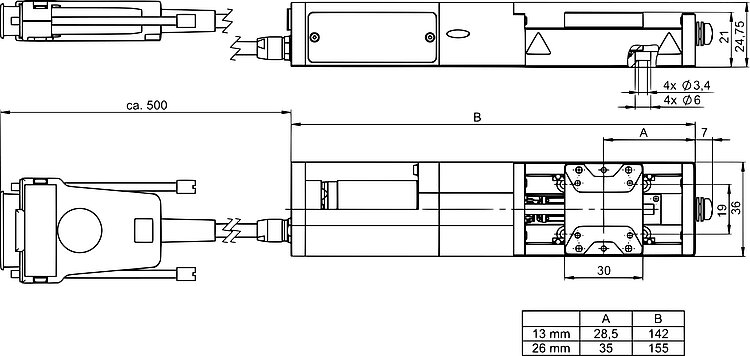

- DC-Motor mit oder ohne Getriebe
- Schrittmotor mit oder ohne Getriebe
Varianten mit DC-Motor sind mit einem inkrementellen Linearencoder ausgestattet. Bei Schrittmotor-Varianten ist er optional. Gefaltete Varianten mit DC-Motor ohne Getriebe sind mit einer Kugelumlaufspindel ausgestattet.
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Einsatzgebiete

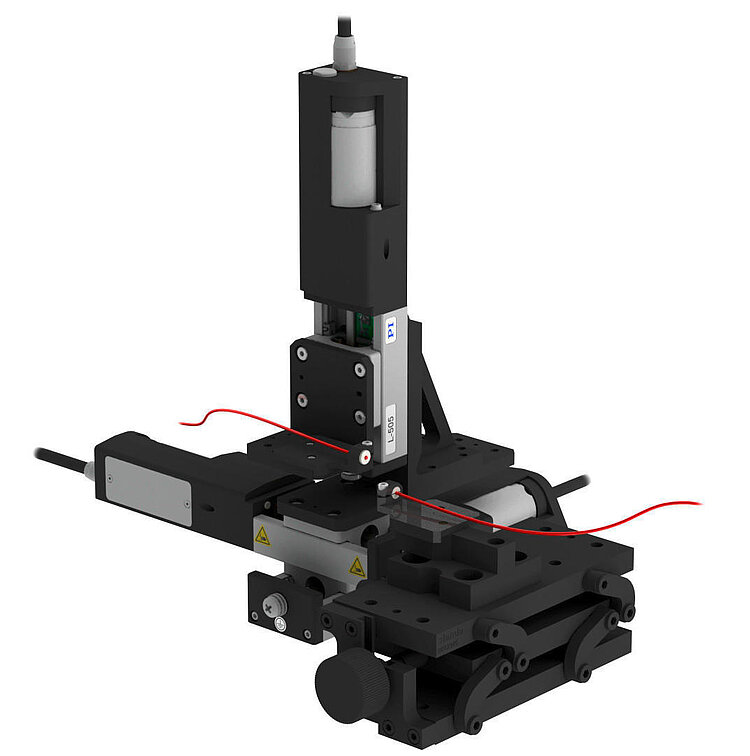

Medizinindustrie. Autofokus. Präzisions-Mikromontage. Biotechnologie. Automatisierung.
Spezifikationen
Spezifikationen
Bewegen | L-505.011200 | L-505.021200 | L-505.021200F | L-505.01A200F | L-505.023212 | Toleranz |
---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | |
Stellweg in X | 13 mm | 26 mm | 26 mm | 13 mm | 26 mm | |
Maximale Geschwindigkeit in X, unbelastet | 10 mm/s | 10 mm/s | 7,5 mm/s | 0,75 mm/s | 15 mm/s | |
Geradheitsabweichung E_YX (Geradheit) | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 1 µm | typ. |
Geradheitsabweichung E_ZX (Ebenheit) | ± 0,5 µm | ± 1 µm | ± 1 µm | ± 0,5 µm | ± 1 µm | typ. |
Winkelabweichung E_BX (Nicken) | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 75 µrad | typ. |
Winkelabweichung E_CX (Gieren) | ± 50 µrad | ± 75 µrad | ± 75 µrad | ± 50 µrad | ± 75 µrad | typ. |
Positionieren | L-505.011200 | L-505.021200 | L-505.021200F | L-505.01A200F | L-505.023212 | Toleranz |
Kleinste Schrittweite in X | 0,1 µm | 0,1 µm | 0,2 µm | 0,2 µm | 0,1 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,15 µm | ± 0,15 µm | ± 0,15 µm | ± 0,15 µm | ± 0,05 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 5 µm | 5 µm | 5 µm | 5 µm | 0,3 µm | typ. |
Referenzschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
Wiederholgenauigkeit des Referenzschalters | 4 µm | 4 µm | 4 µm | 4 µm | 4 µm | max. |
Endschalter | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | Hall-Effekt | |
Integrierter Sensor | — | — | — | — | Inkrementeller Linearencoder | |
Sensorsignal | — | — | — | — | A/B-Quadratur, RS-422 | |
Sensorauflösung | — | — | — | — | 50 nm | |
Antriebseigenschaften | L-505.011200 | L-505.021200 | L-505.021200F | L-505.01A200F | L-505.023212 | Toleranz |
Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor mit Getriebe | DC-Motor | |
Nennspannung | 24 V | 24 V | 24 V | 24 V | 12 V | |
Nennstrom, effektiv | 0,6 A | 0,6 A | 0,6 A | 0,25 A | 0,46 A | typ. |
Maximale Leistungsaufnahme | 4 W | 4 W | 4 W | 1 W | 7 W | |
Motorauflösung | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 24 Vollschritte/U | — | |
Antriebskraft in positiver Bewegungsrichtung in X | 20 N | 20 N | 20 N | 65 N | 20 N | typ. |
Antriebskraft in negativer Bewegungsrichtung in X | 20 N | 20 N | 20 N | 65 N | 20 N | typ. |
Mechanische Eigenschaften | L-505.011200 | L-505.021200 | L-505.021200F | L-505.01A200F | L-505.023212 | Toleranz |
Zulässige Druckkraft in Y | 30 N | 30 N | 30 N | 30 N | 30 N | max. |
Zulässige Druckkraft in Z | 30 N | 30 N | 30 N | 30 N | 30 N | max. |
Zulässiges Moment in θX | 7 N·m | 9 N·m | 9 N·m | 7 N·m | 9 N·m | max. |
Zulässiges Moment in θY | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 8 N·m | max. |
Zulässiges Moment in θZ | 6 N·m | 8 N·m | 8 N·m | 6 N·m | 8 N·m | max. |
Haltekraft in X, passiv | 20 N | 20 N | 20 N | 20 N | — | |
Bewegte Masse in X, unbelastet | 0,07 g | 0,07 g | 0,07 g | 0,07 g | 0,07 g | |
Spindeltyp | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | Feingewindespindel | |
Spindelsteigung | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | 0,5 mm | |
Getriebeuntersetzung i | — | — | — | 28,444 | — | |
Führung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | Kugelführung | |
Gesamtmasse | 400 g | 400 g | 400 g | 400 g | 400 g | |
Material | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | eloxiertes Aluminium, Edelstahl | |
Anschlüsse und Umgebung | L-505.011200 | L-505.021200 | L-505.021200F | L-505.01A200F | L-505.023212 | Toleranz |
Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
Kabellänge | 0,5 m | 0,5 m | 0,5 m | 0,5 m | 0,5 m | |
Empfohlene Controller / Treiber | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-663.12 G-901 G-910 Modularer ACS-Controller | C-863 C-884 G-901 G-910 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch L505UM0001
L-505.0x1200 Lineartisch mit Schrittmotor
Benutzerhandbuch L505UM0002
L-505.0x1212 Lineartisch mit Schrittmotor und Linearencoder
Benutzerhandbuch L505UM0003
L-505.0x3212 Lineartisch mit DC-Motor und Linearencoder
Benutzerhandbuch L505UM0004
L-505.0x4212F Lineartisch mit DC-Getriebemotor
Benutzerhandbuch L505UM0005
L-505.0xA200F Lineartisch mit Schrittmotor mit Getriebe
Benutzerhandbuch L505UM0006
L-505.0xA212F Lineartisch mit Schrittmotor mit Getriebe und Linearencoder
3-D-Modelle
3D-Modell L-505.APx
3D-Modell L-505.02xxxx
3D-Modell L-505.01xxxx
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 26 mm Stellweg; 30 N Belastbarkeit; 10 mm/s maximale Geschwindigkeit; Feingewindespindel; 0,5 m Kabellänge; 36 mm Breite
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 26 mm Stellweg; 30 N Belastbarkeit; 7,5 mm/s maximale Geschwindigkeit; Feingewindespindel; 0,5 m Kabellänge; 60 mm Breite, gefalteter Antriebsstrang
Kompakter Lineartisch; 2-Phasen-Schrittmotor mit Getriebe; 13 mm Stellweg; 30 N Belastbarkeit; 0,75 mm/s maximale Geschwindigkeit; Feingewindespindel; 0,5 m Kabellänge; 60 mm Breite, gefalteter Antriebsstrang
Kompakter Lineartisch; DC-Motor; 26 mm Stellweg; 30 N Belastbarkeit; 15 mm/s maximale Geschwindigkeit; Feingewindespindel; Inkrementeller Linearencoder, 50 nm Sensorauflösung, A/B-Quadratur, RS-422; 0,5 m Kabellänge; 36 mm Breite
