DT-80 Rotationstisch, 40 mm Ø Apertur, DC-Motor, >360° Drehbereich, mechanischer Referenzschalter

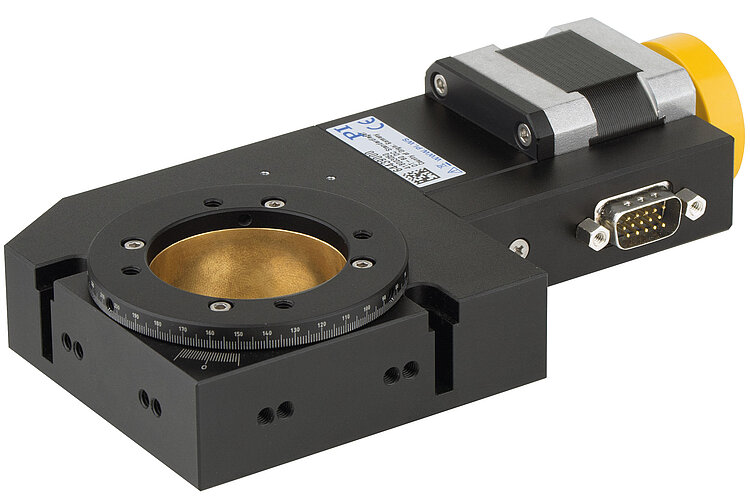

DT-80 Kompakter Rotationstisch
Große Apertur
- Unbegrenzter Stellbereich
- Wiederholgenauigkeit bis 175 µrad
- Höchstgeschwindigkeit 40°/s
- Referenzschalter

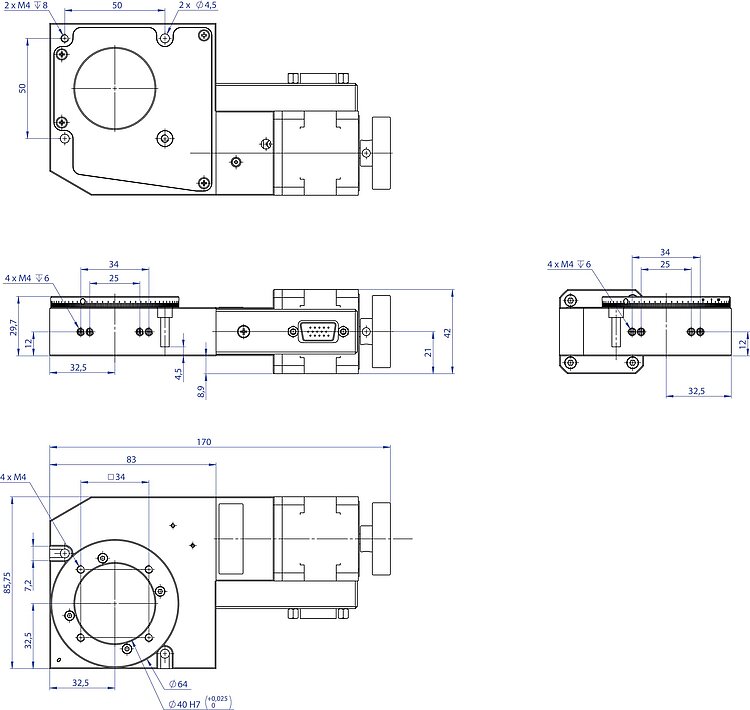

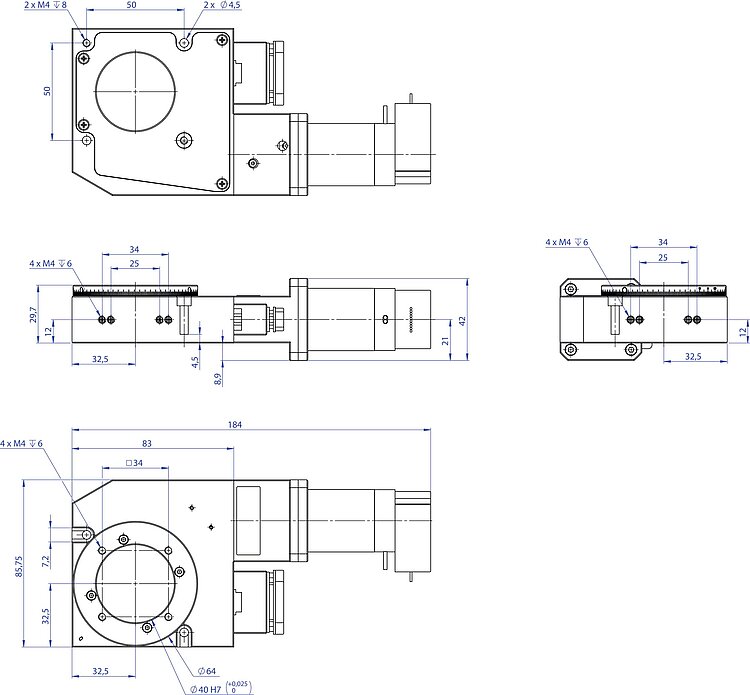

DT-80 Rotationstisch, Schrittmotor, Abmessungen in mm
DT-80 Rotationstisch, Schrittmotor, Abmessungen in mm.
Richtung der Achsen und Momente für Rotationstische
DT-80 Kompakter Rotationstisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Rotationstisch der Präzisionsklasse
Schneckenantrieb mit hoher Untersetzung für präzise Positionierung. Große Apertur mit 40 mm Ø. Mechanischer Referenzschalter.
Antriebsarten
- DC-Servomotor mit Rotationsencoder auf der Motorwelle
- Schrittmotor
Einsatzgebiete
Präzisions-Mikromontage. Forschung. Automatisierung.
Spezifikationen
Spezifikationen
| Bewegen | 64439100 | 64439200 | Toleranz |
|---|---|---|---|
| Aktive Achsen | θZ | θZ | |
| Rotationsbereich in θZ | 360 ° | 360 ° | |
| Maximale Winkelgeschwindigkeit in θZ, unbelastet | 40 °/s | 30 °/s | |
| Radiale Abweichung E_XC | ± 30 µm | ± 30 µm | typ. |
| Axiale Abweichung E_ZC | ± 30 µm | ± 30 µm | typ. |
| Verkippung E_AC (Wobble) | ± 100 µrad | ± 100 µrad | typ. |
| Positionieren | 64439100 | 64439200 | Toleranz |
| Kleinste Schrittweite in θZ | 69,8 µrad | 69,8 µrad | typ. |
| Unidirektionale Wiederholgenauigkeit in θZ | ± 87,5 µrad | ± 87,5 µrad | typ. |
| Bidirektionale Wiederholgenauigkeit in θZ | 6982 µrad | 6982 µrad | typ. |
| Referenzschalter | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | |
| Integrierter Sensor | Inkrementeller Rotationsencoder | — | |
| Sensorauflösung | 2000 Impulse/U | — | |
| Antriebseigenschaften | 64439100 | 64439200 | Toleranz |
| Antriebstyp | DC-Motor | 2-Phasen-Schrittmotor | |
| Nennspannung | 24 V | 24 V | |
| Spitzenspannung | 48 V | 48 V | |
| Nennstrom, effektiv | 1,3 A | 1,7 A | typ. |
| Motorauflösung | — | 200 Vollschritte/U | |
| Antriebsmoment in Uhrzeigerrichtung in θZ | 0,1 N·m | 0,1 N·m | max. |
| Antriebsmoment gegen die Uhrzeigerrichtung in θZ | 0,1 N·m | 0,1 N·m | max. |
| Widerstand Phase-Phase | 5 Ω | 1,7 Ω | typ. |
| Induktivität Phase-Phase | 0,54 mH | 3,3 mH | |
| Mechanische Eigenschaften | 64439100 | 64439200 | Toleranz |
| Zulässige Druckkraft in X | 10 N | 10 N | max. |
| Zulässige Druckkraft in Y | 10 N | 10 N | max. |
| Zulässige Druckkraft in Z | 20 N | 20 N | max. |
| Zulässiges Moment in θX | 5 N·m | 5 N·m | max. |
| Zulässiges Moment in θY | 5 N·m | 5 N·m | max. |
| Schneckengetriebeuntersetzung | 180 | 180 | |
| Lagertyp | Kugellager | Kugellager | |
| Gesamtmasse | 800 g | 800 g | |
| Material | Aluminium, eloxiert | Aluminium, eloxiert | |
| Anschlüsse und Umgebung | 64439100 | 64439200 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 15 (m) | HD D-Sub 15 (m) | |
| Empfohlene Controller / Treiber | C-863, C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-663.12, C-885 mit C-663.12C885 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
