Hochlast-Lineartisch; 2-Phasen-Schrittmotor; 102 mm Stellweg; 500 N Belastbarkeit; 100 mm/s maximale Geschwindigkeit; Kugelumlaufspindel
L-812 Hochlast-Lineartisch
Schrittmotor oder Servomotor • Spindelantrieb • Kostengünstig
- Breite 114 mm, Stellweg bis 610 mm
- Präzisions-Kugelumlaufspindel, Belastbarkeit bis 50 kg
- Schrittmotor oder Servomotor

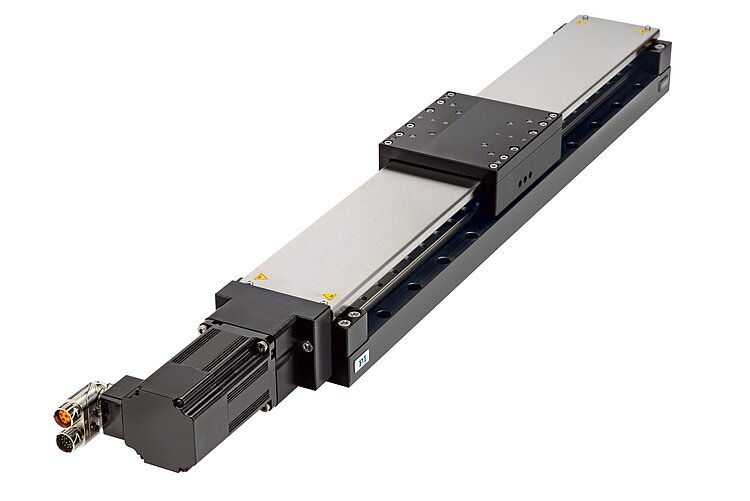

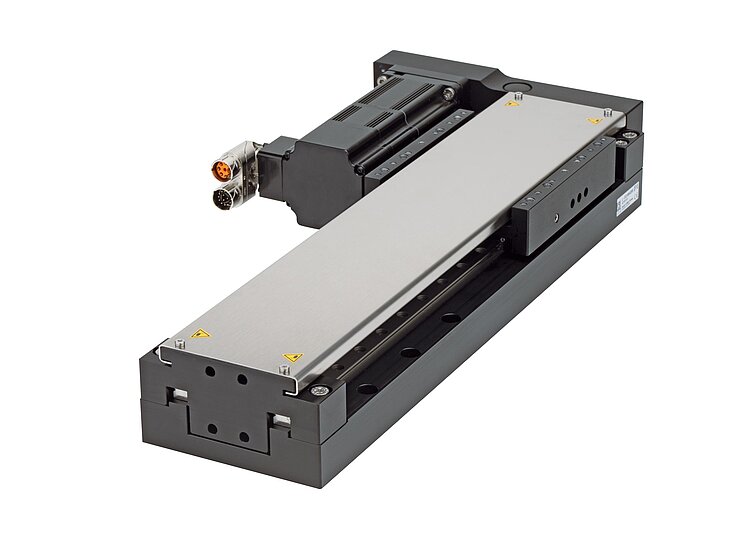

- Kompaktes Design durch Modelle mit gefaltetem Antriebsstrang
- Modelle mit Haltebremse für vertikale Montage

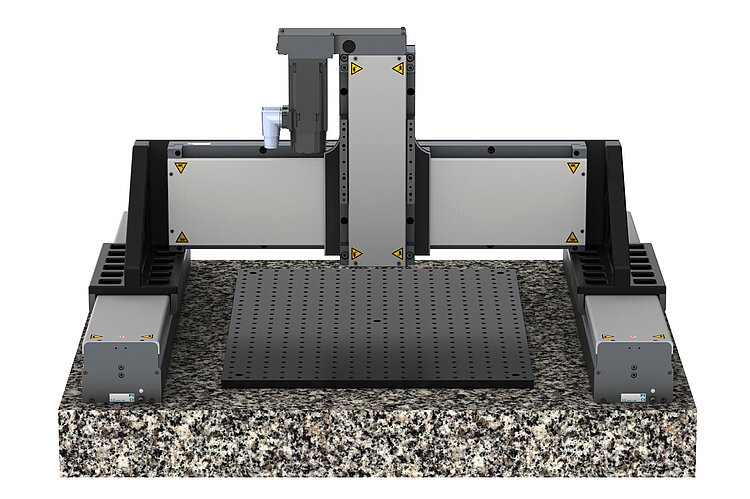

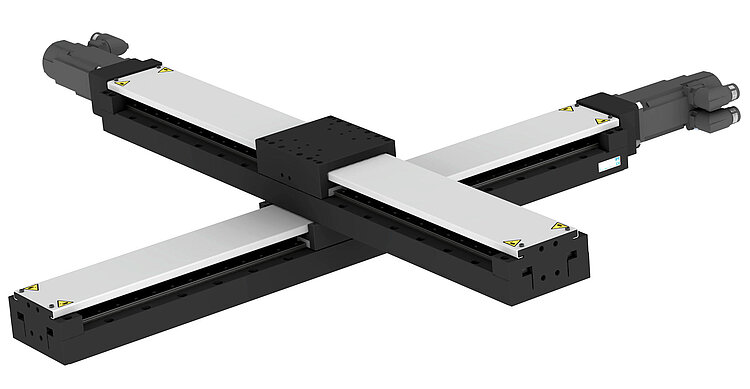

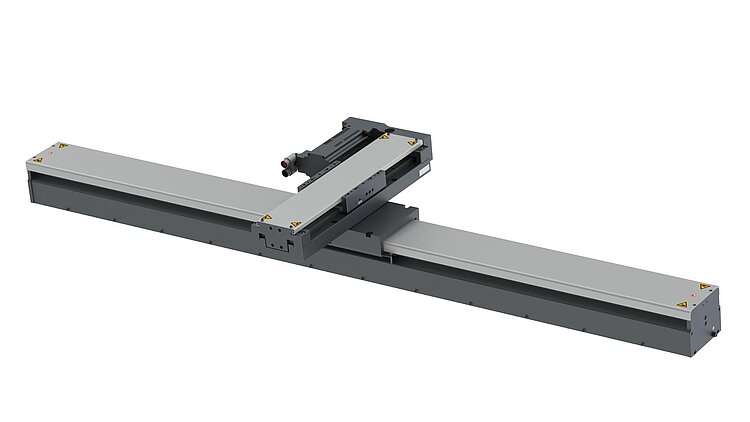

Leistungsstarker Lineartisch für den Einsatz in anspruchsvollen Industrieapplikationen
Präzise Kugelumlaufspindeln, leistungsfähige Schritt- oder Synchron-Servomotoren, hochbelastbare Kugelumlaufführungen und präzise Rotationsencoder ermöglichen den dauerhaften und zuverlässigen Betrieb unter Hochlast. Die optionale Haltebremse ermöglicht den Einsatz als Z-Achse. Die Kugelumlaufspindel ist von außen ohne Demontage nachschmierbar, für hohe Zuverlässigkeit und lange Lebensdauer.
Wegweisende Bauweise
Die Kugelumlaufführungen der L-812-Serie sind auf hohe Belastbarkeit und hohe Dynamik ausgelegt. Mit ihrer hohen Auflösung ermöglichen die Motoren verbessertes Führungsverhalten, kleinere Folgefehler und kürzere Einschwingzeiten.
Synchron-Servomotor
Diese Motoren verfügen über hohe Positioniergenauigkeit und Überlastfähigkeit in einem großen Drehzahlbereich. Hohes Drehmoment und geringe bewegte Eigenmassen sorgen für eine hohe Dynamik der Antriebe. Die lange Lebensdauer, hohe Leistung und Robustheit dieser Motoren ermöglichen hervorragende Ergebnisse in Anwendungen der industriellen Automatisierung.
Schrittmotor
Leistungsstarke und vibrationsarme 2-Phasen-Schrittmotoren ermöglichen präzise Positionierung auch ohne Positionsregelung.
Optionen
- Schrittmotor oder Synchron-Servomotor
- Haltebremse
- Rotationsencoder, inkrementell oder absolut messend
- Gefalteter Antriebsstrang zur Reduzierung der Gesamtlänge
- Optionales Zubehör: Bewegungsplattform L-812.TT1
Einsatzgebiete
- Elektronikfertigung: Mikromontage, Sensor-/Kameraplatzierung
- Laserbearbeitung: Laser-Mikrobearbeitung
- Industrieller Tintenstrahldruck, Matrizen- und Leiterplattenproduktion
- Test & Inspektion
- Herstellung medizinischer Geräte: Gasdichtes Verschweißen, Robotersysteme für Genlabore.
Spezifikationen
Spezifikationen
Bewegen | L-812.051400 | L-812.051400B | L-812.051400BF | L-812.091400 | L-812.091400B | L-812.091400BF | L-812.171400 | L-812.171400B | L-812.171400BF | L-812.251400 | L-812.251400B | L-812.251400BF | L-812.059432 | L-812.059432B | L-812.059432BF | L-812.099432 | L-812.099432B | L-812.099432BF | L-812.139432 | L-812.179432 | L-812.179432B | L-812.179432BF | L-812.259432 | L-812.259432B | L-812.259432BF | L-812.059453 | L-812.059453B | L-812.059453BF | L-812.099453 | L-812.099453B | L-812.099453BF | L-812.179453 | L-812.179453B | L-812.179453BF | L-812.259453 | L-812.259453B | L-812.259453BF | Toleranz |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
Stellweg in X | 102 mm | 102 mm | 102 mm | 204 mm | 204 mm | 204 mm | 407 mm | 407 mm | 407 mm | 610 mm | 610 mm | 610 mm | 102 mm | 102 mm | 102 mm | 204 mm | 204 mm | 204 mm | 304 mm | 407 mm | 407 mm | 407 mm | 610 mm | 610 mm | 610 mm | 102 mm | 102 mm | 102 mm | 204 mm | 204 mm | 204 mm | 407 mm | 407 mm | 407 mm | 610 mm | 610 mm | 610 mm | |
Beschleunigung in X, unbelastet | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | 10 m/s² | max. |
Maximale Geschwindigkeit in X, unbelastet | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | 300 mm/s | |
Geradheitsabweichung in Y (Geradheit) | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | max. |
Geradheitsabweichung in Z (Ebenheit) | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | ± 4 µm | ± 4 µm | ± 4 µm | ± 6 µm | ± 6 µm | ± 6 µm | ± 10 µm | ± 10 µm | ± 10 µm | ± 14 µm | ± 14 µm | ± 14 µm | max. |
Winkelabweichung um Y (Nicken) | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 28,5 µrad | ± 28,5 µrad | ± 28,5 µrad | ± 58,5 µrad | ± 58,8 µrad | ± 58,5 µrad | ± 88,5 µrad | ± 88,5 µrad | ± 88,5 µrad | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 29 µrad | ± 29 µrad | ± 29 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 87 µrad | ± 87 µrad | ± 87 µrad | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 29 µrad | ± 29 µrad | ± 29 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 87 µrad | ± 87 µrad | ± 87 µrad | max. |
Winkelabweichung um Z (Gieren) | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 27 µrad | ± 27 µrad | ± 27 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 87 µrad | ± 87 µrad | ± 87 µrad | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 29 µrad | ± 29 µrad | ± 29 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 87 µrad | ± 87 µrad | ± 87 µrad | ± 21 µrad | ± 21 µrad | ± 21 µrad | ± 29 µrad | ± 29 µrad | ± 29 µrad | ± 59 µrad | ± 59 µrad | ± 59 µrad | ± 87 µrad | ± 87 µrad | ± 87 µrad | max. |
Positionieren | L-812.051400 | L-812.051400B | L-812.051400BF | L-812.091400 | L-812.091400B | L-812.091400BF | L-812.171400 | L-812.171400B | L-812.171400BF | L-812.251400 | L-812.251400B | L-812.251400BF | L-812.059432 | L-812.059432B | L-812.059432BF | L-812.099432 | L-812.099432B | L-812.099432BF | L-812.139432 | L-812.179432 | L-812.179432B | L-812.179432BF | L-812.259432 | L-812.259432B | L-812.259432BF | L-812.059453 | L-812.059453B | L-812.059453BF | L-812.099453 | L-812.099453B | L-812.099453BF | L-812.179453 | L-812.179453B | L-812.179453BF | L-812.259453 | L-812.259453B | L-812.259453BF | Toleranz |
Kleinste Schrittweite in X | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 3 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | 1,5 µm | max. |
Positioniergenauigkeit in X, unkalibriert | ± 20 µm | ± 20 µm | ± 20 µm | ± 25 µm | ± 25 µm | ± 25 µm | ± 30 µm | ± 30 µm | ± 30 µm | ± 35 µm | ± 35 µm | ± 35 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 25 µm | ± 25 µm | ± 25 µm | ± 30 µm | ± 30 µm | ± 30 µm | ± 30 µm | ± 35 µm | ± 35 µm | ± 35 µm | ± 20 µm | ± 20 µm | ± 20 µm | ± 25 µm | ± 25 µm | ± 25 µm | ± 30 µm | ± 30 µm | ± 30 µm | ± 35 µm | ± 35 µm | ± 35 µm | max. |
Bidirektionale Wiederholgenauigkeit in X | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | max. |
Endschalter | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | Induktiv, Öffner, 5 V, NPN | |
Integrierter Sensor | — | — | — | — | — | — | — | — | — | — | — | — | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | Absoluter Rotationsencoder, Multiturn | |
Sensorsignal Motorencoder | — | — | — | — | — | — | — | — | — | — | — | — | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | BiSS-C | |
Auflösung Motorencoder | — | — | — | — | — | — | — | — | — | — | — | — | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | 10000 Impulse/U | — | — | — | — | — | — | — | — | — | — | — | — | |
Auflösung Motorencoder, Bitbreite | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | 24 bit | |
Anzahl Umdrehungen Motorencoder, Bitbreite | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | 12 bit | |
Antriebseigenschaften | L-812.051400 | L-812.051400B | L-812.051400BF | L-812.091400 | L-812.091400B | L-812.091400BF | L-812.171400 | L-812.171400B | L-812.171400BF | L-812.251400 | L-812.251400B | L-812.251400BF | L-812.059432 | L-812.059432B | L-812.059432BF | L-812.099432 | L-812.099432B | L-812.099432BF | L-812.139432 | L-812.179432 | L-812.179432B | L-812.179432BF | L-812.259432 | L-812.259432B | L-812.259432BF | L-812.059453 | L-812.059453B | L-812.059453BF | L-812.099453 | L-812.099453B | L-812.099453BF | L-812.179453 | L-812.179453B | L-812.179453BF | L-812.259453 | L-812.259453B | L-812.259453BF | Toleranz |
Antriebstyp | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | Synchron-Servomotor | |
Nennspannung | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 48 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | 310 V | |
Nennstrom, effektiv | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | 1,5 A | typ. |
Spitzenstrom, effektiv | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,2 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | 4,5 A | typ. |
Maximale Leistungsaufnahme | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | 10 W | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
Motorauflösung | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | |
Antriebskraft in X | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 377 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | 800 N | typ. |
Drehmomentkonstante | — | — | — | — | — | — | — | — | — | — | — | — | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | 0,43 N·m/A | typ. |
Widerstand Phase-Phase | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 0,5 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | 10,1 Ω | typ. |
Induktivität Phase-Phase | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 1,2 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | 17,5 mH | |
Gegen-EMK Phase-Phase, rotatorisch | — | — | — | — | — | — | — | — | — | — | — | — | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | 14,5 V/kRPM | max. |
Polpaarzahl | — | — | — | — | — | — | — | — | — | — | — | — | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |
Mechanische Eigenschaften | L-812.051400 | L-812.051400B | L-812.051400BF | L-812.091400 | L-812.091400B | L-812.091400BF | L-812.171400 | L-812.171400B | L-812.171400BF | L-812.251400 | L-812.251400B | L-812.251400BF | L-812.059432 | L-812.059432B | L-812.059432BF | L-812.099432 | L-812.099432B | L-812.099432BF | L-812.139432 | L-812.179432 | L-812.179432B | L-812.179432BF | L-812.259432 | L-812.259432B | L-812.259432BF | L-812.059453 | L-812.059453B | L-812.059453BF | L-812.099453 | L-812.099453B | L-812.099453BF | L-812.179453 | L-812.179453B | L-812.179453BF | L-812.259453 | L-812.259453B | L-812.259453BF | Toleranz |
Zulässige Druckkraft in Y | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | 250 N | max. |
Zulässige Druckkraft in Z | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | 500 N | max. |
Haltekraft in X, passiv | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | — | 500 N | 500 N | |
Bewegte Masse in X, unbelastet | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | 2800 g | |
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | |
Spindelsteigung | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | 5 mm | |
Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
Gesamtmasse | 6800 g | 6900 g | 7000 g | 7800 g | 7900 g | 8000 g | 9900 g | 10000 g | 10100 g | 11900 g | 12000 g | 12100 g | 7300 g | 7400 g | 7500 g | 8300 g | 8400 g | 8500 g | 10400 g | 10400 g | 10500 g | 10600 g | 12500 g | 12600 g | 12700 g | 7300 g | 7400 g | 7500 g | 8300 g | 8400 g | 8500 g | 10400 g | 10500 g | 10600 g | 12500 g | 12600 g | 12700 g | |
Material | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | Aluminium, schwarz eloxiert; Edelstahl | |
Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | — | Elektromagnetische Haltebremse | Elektromagnetische Haltebremse | |
Anschlüsse und Umgebung | L-812.051400 | L-812.051400B | L-812.051400BF | L-812.091400 | L-812.091400B | L-812.091400BF | L-812.171400 | L-812.171400B | L-812.171400BF | L-812.251400 | L-812.251400B | L-812.251400BF | L-812.059432 | L-812.059432B | L-812.059432BF | L-812.099432 | L-812.099432B | L-812.099432BF | L-812.139432 | L-812.179432 | L-812.179432B | L-812.179432BF | L-812.259432 | L-812.259432B | L-812.259432BF | L-812.059453 | L-812.059453B | L-812.059453BF | L-812.099453 | L-812.099453B | L-812.099453BF | L-812.179453 | L-812.179453B | L-812.179453BF | L-812.259453 | L-812.259453B | L-812.259453BF | Toleranz |
Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | M15 9-polig (m) | |
Anschluss Motorencoder | — | — | — | — | — | — | — | — | — | — | — | — | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | M15 15-polig (m) | |
Schmiernippel der Spindel | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | M6 | |
Empfohlene Controller / Treiber | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | C-663 G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller | G-901 G-910 Modularer ACS-Controller |
Hinweis zur maximalen Geschwindigkeit für L-812.xx1400B / L-812.xx1400BF: Bei vertikaler Montage: 40 mm/s.
Hinweis zur maximalen Geschwindigkeit für L-812.xx94xx[B|BF]: Zum Erreichen der maximalen Geschwindigkeit ist ein Controller mit 320 V DC Zwischenkreisspannung erforderlich. Mit dieser Zwischenkreisspannung wird die maximale Geschwindigkeit nicht nur im unbelasteten Zustand, sondern auch unter Volllast (50 kg) errreicht.
Hinweis zur rechnerischen Auflösung bei L-812.xx1400[B|BF]: Wert gültig für Vollschrittbetrieb (Vollschritte von 1,8°)
Hinweis zur bewegten Masse: Mit Plattform L-812.TT1: 3,4 kg.
Hinweis zur zulässigen Druckkraft in Z für L-812.xxxxxxB / L-812.xxxxxxBF: Bei vertikaler Montage: 300 N.

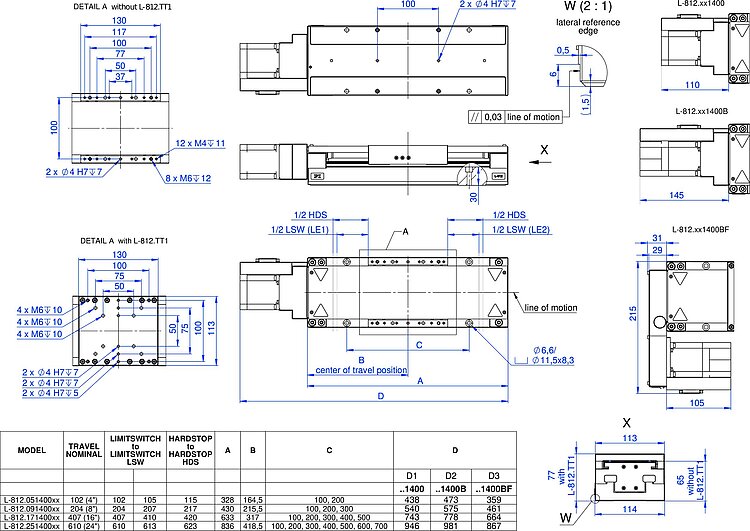

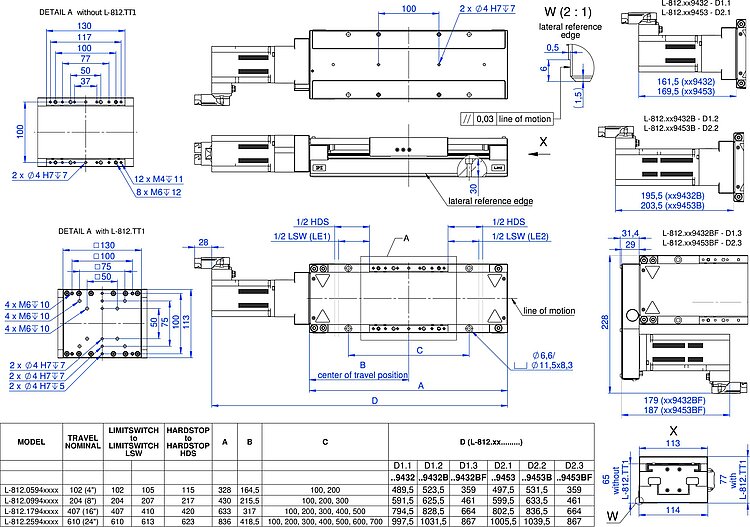

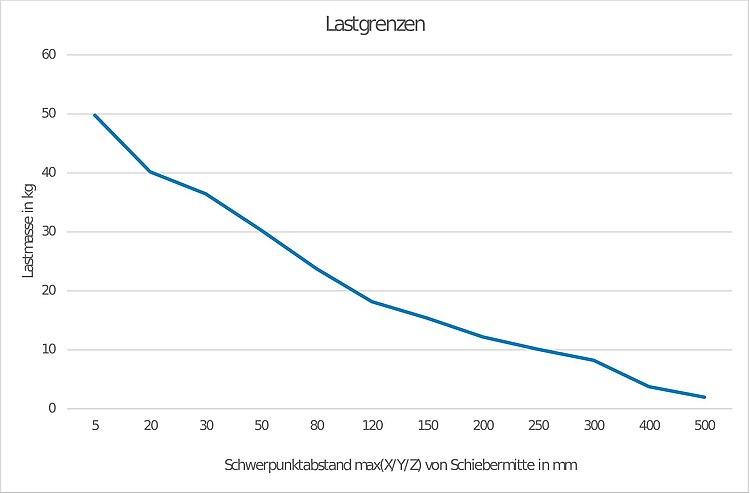

Zu den zulässigen Momenten, mit denen der L-812 belastet werden kann: siehe Diagramm der Lastgrenzen
Technische Daten werden auf einem Granittisch mit einer Ebenheit von ± 2 µm spezifiziert.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
