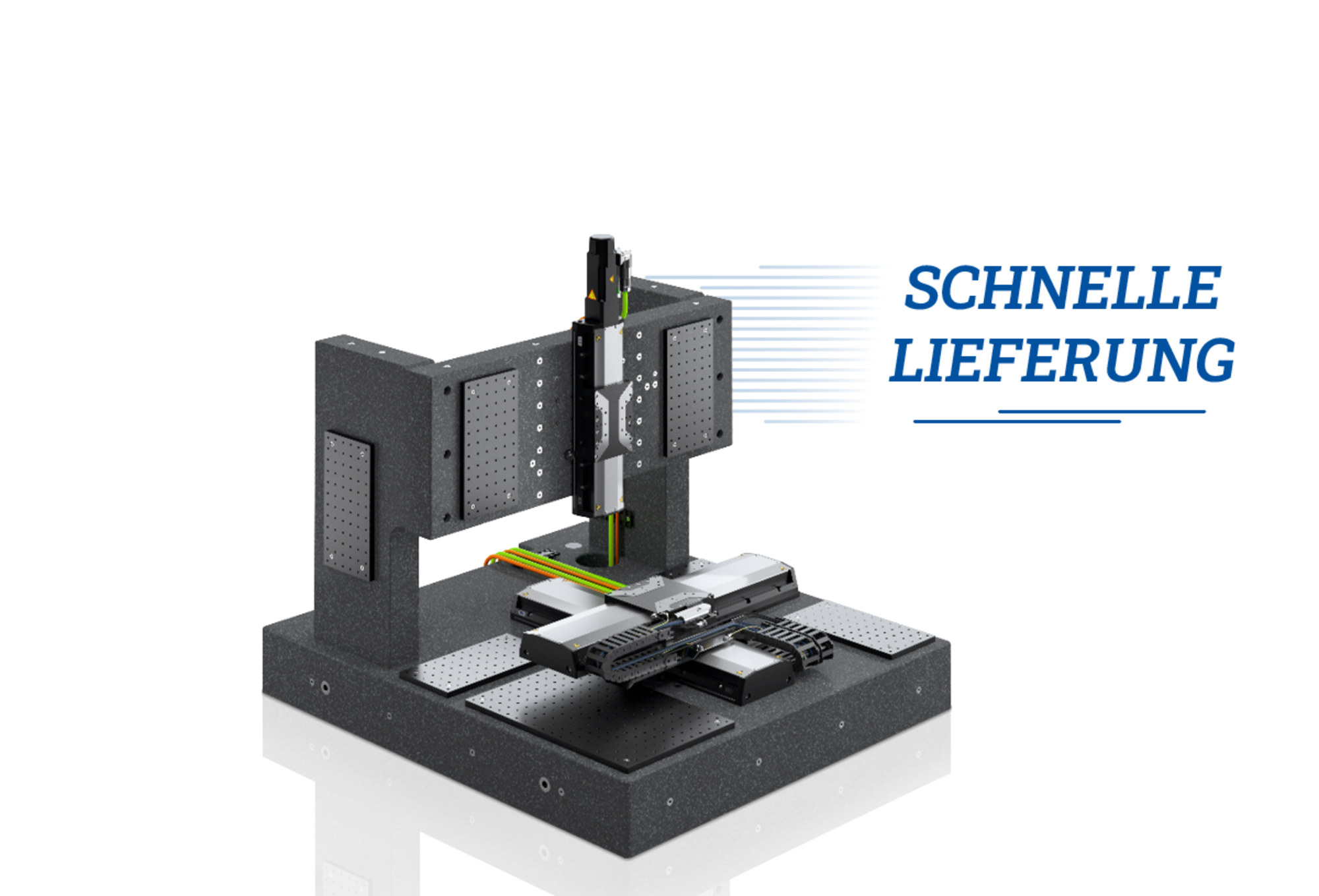

X-417 Integriertes Multiachssystem
XY-Positioniersystem • Zusatzoptionen • frei konfigurierbar
- XY-System aus Hochlast-Lineartischen, Stellwege von 102 mm bis 407 mm
- Zusatzachse: Präzisionshubtisch
- Z-Achse: Hochlast-Lineartisch, verschiedene Montageoptionen
- Passender G-901 ACS-Controller, Software-Unterstützung verfügbar
- Grundplatte, Montagewinkel, Zubehör
- Lieferung inklusive umfangreicher Testprotokolle

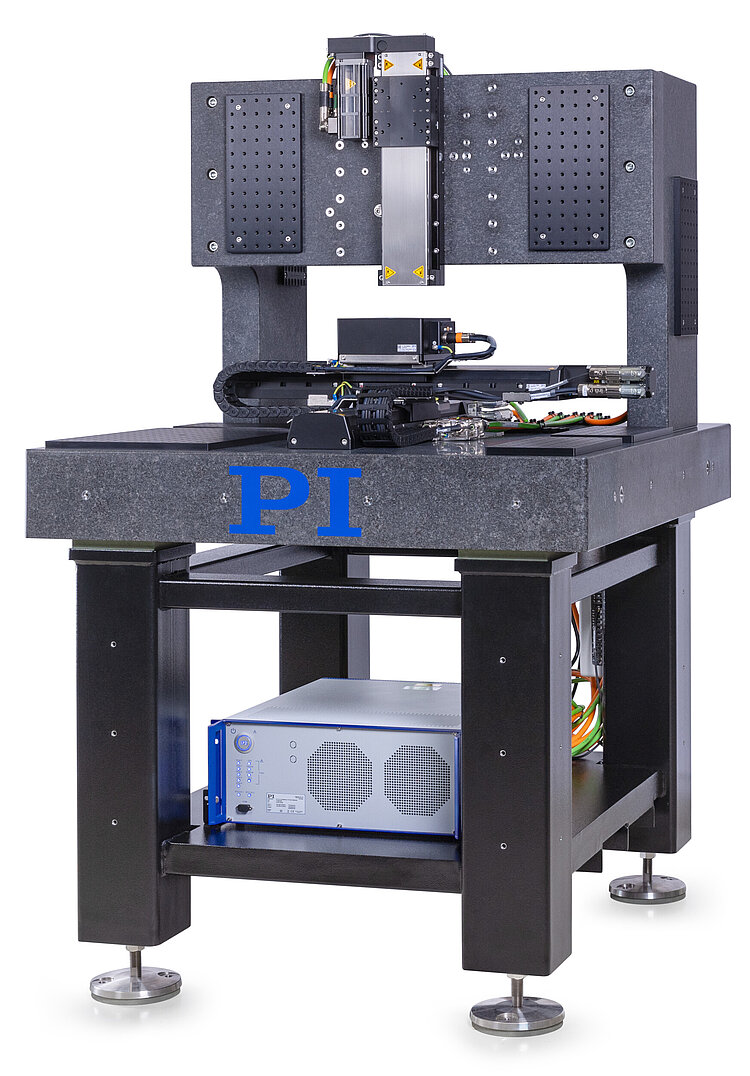

X-417 XY-System mit Zusatz- und Z-Achse auf Granitplatte mit Portal, mit Breadboard-Satz und G-901 Controller im Grundgestell
Grundplatte für X-417 (links), Grundplatte für X-417 mit Portal (rechts); Material: Granit

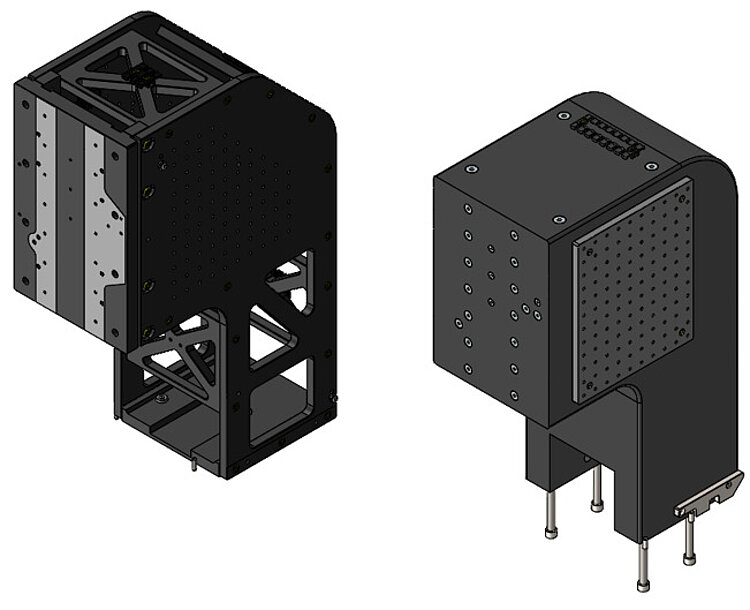

Montagewinkel für Z-Achse: Aluminium (links) oder Granit (rechts)

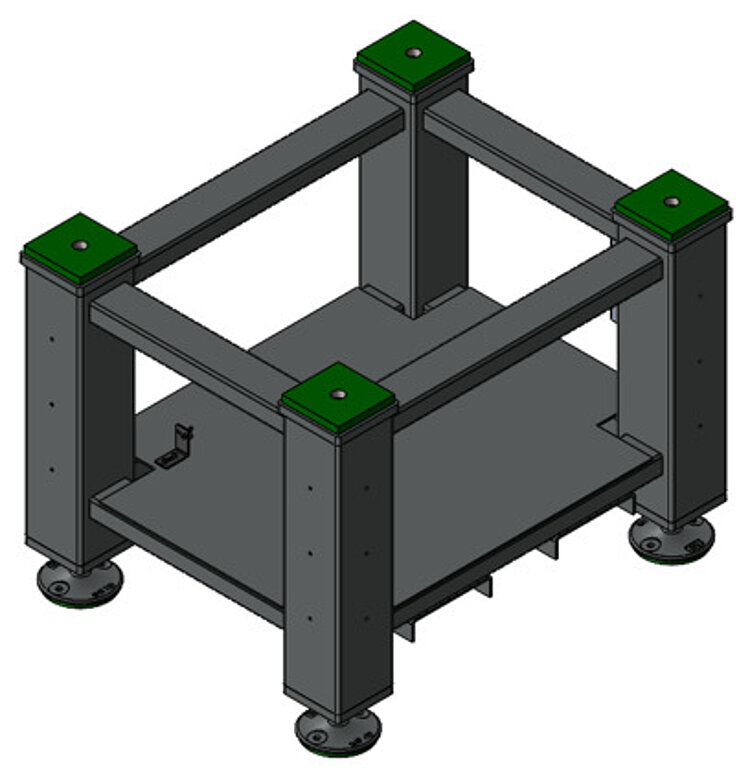

X-417.Z001: Grundgestell

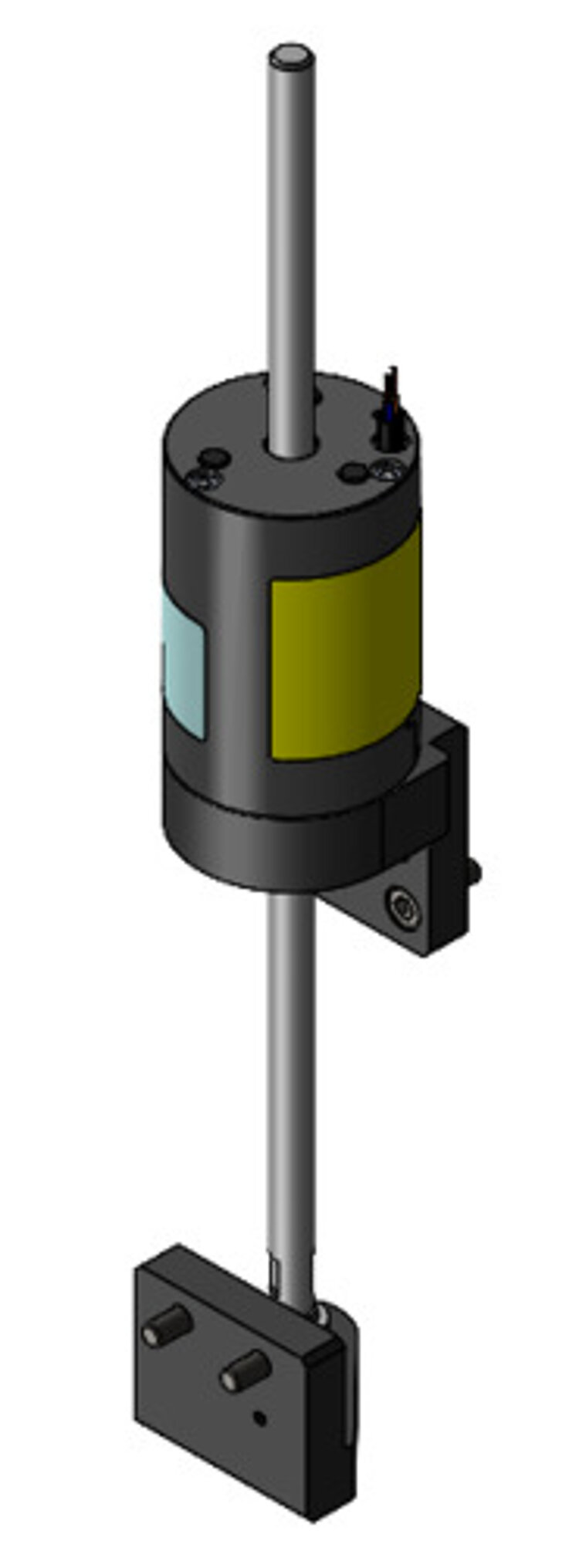

X-417.Z002: Sicherheitsbremse

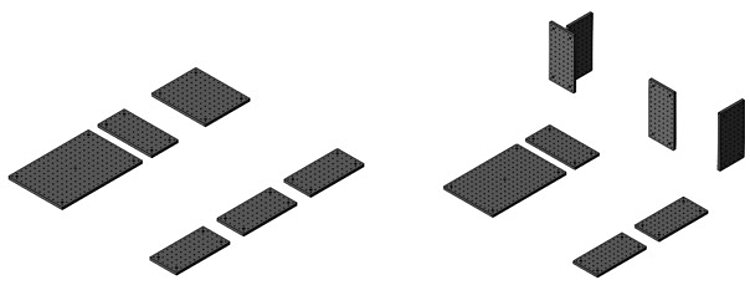

X-417.Z003: Breadboard-Satz (links), X-417.Z004: Breadboard-Satz für Grundplatte mit Portal (rechts)

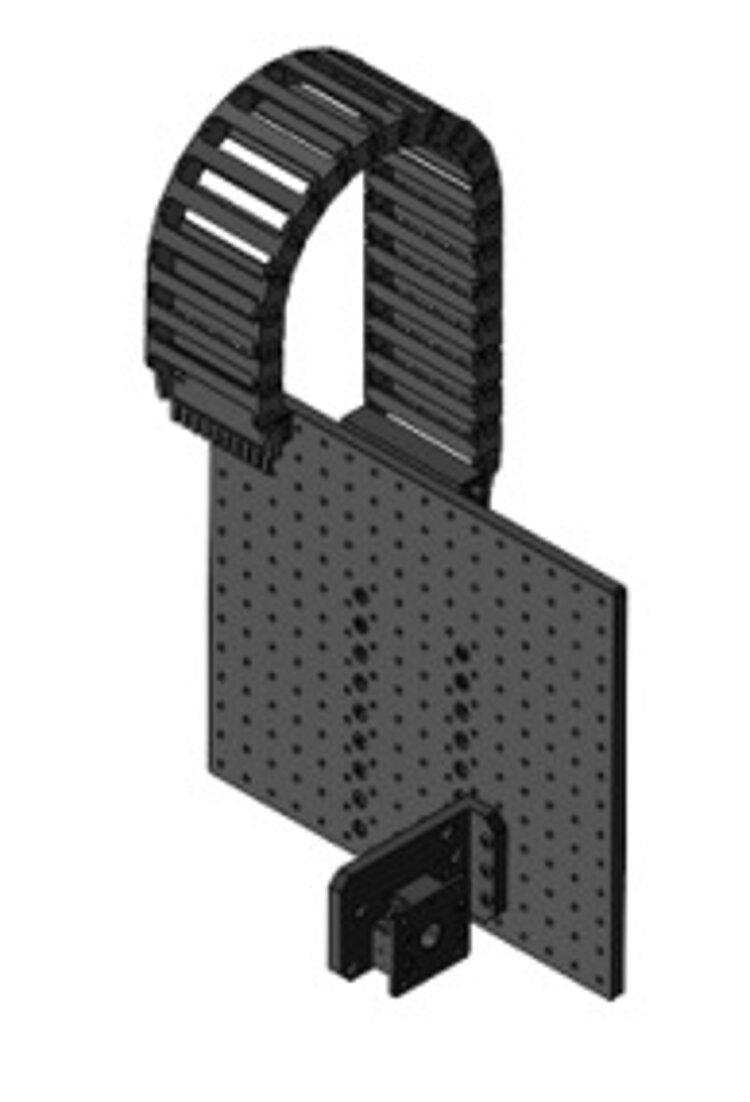

X-417.Z005: Halterung für Galvanoscanner
X-417 Integriertes Multiachssystem
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Integriertes Multiachssystem - IMAS
Das X-417 Multiachssystem ist eine Lösung für industrielle Anwendungen mit hohen Anforderungen an Dynamik und Präzision. X-417 ist frei konfigurierbar und kann so optimal auf die unterschiedlichsten Bedürfnisse angepasst werden.

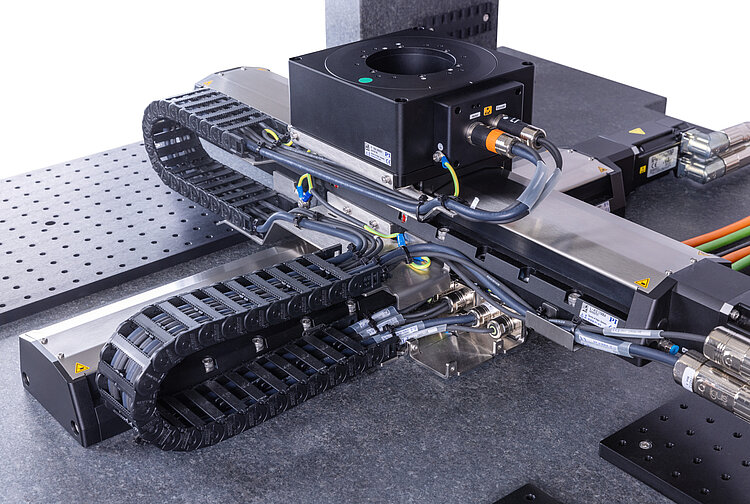

Zur Verfügung stehen Systeme in drei Performanceklassen mit passendem ACS Hochleistungs-Controller von PI. Die Basis bildet ein XY-System aus Hochlast-Lineartischen, das um einen Hubtisch als 3. Achse sowie eine Z-Achse erweitert werden kann. Grundplatten aus Granit, Achshalterungen aus Aluminium oder Granit sowie weiteres Zubehör, wie zum Beispiel ein Grundgestell mit Schwingungsdämpfer, runden das Angebot ab. Ihr konfiguriertes System wird mit den passenden Kabeln sowie entsprechenden Kabelführungen ausgeliefert.
Einsatzgebiete
Laserbearbeitung: Laserablation. Laserschweißen. Ultrakurzpuls-Laserbearbeitung. Laser-Mikrobearbeitung. Laserbohren. Galvo-Integration. Keramik- und Diamantschneiden. Test & Inspektion. Elektronikfertigung.
Systemauswahl
Nicht jegliche Kombination der einzelnen Systemkomponenten ist möglich. Die Auswahl an Komponenten, die Sie auf der Seite der Bestellinformationen treffen, kann deshalb nur eine Vorauswahl für Ihr gewünschtes System darstellen. Zusammen mit einem Mitarbeiter unseres Vertriebs können dann die Details ausgearbeitet werden.
Komponenten
Im Folgenden finden Sie die Hauptkomponenten eines X-417 Systems (Positionierer und Controller), die Ihnen in verschiedenen Performanceklassen zur Verfügung stehen.
Performanceklassen beschreiben die Leistungsfähigkeit von Systemen hinsichtlich Präzision und Durchsatz ihrer Hauptkomponenten (X- und Y-Achse). Bei den X-417 Systemen können Sie zwischen drei Performanceklassen wählen: 1 - niedrig, 2 - mittel, 3 - hoch
Performanceklasse 1
X- und Y-Achse mit Servomotor und Kugelumlaufspindel für kostengünstige Lösungen
X- und Y-Achse
- L-812.xx9453 Hochlast-Lineartisch, Stellwege: 102 mm, 204 mm, 407 mm
Zusatzachse
- L-310.025232 Präzisionshubtisch, Stellweg: 26 mm
Z-Achse
- L-812.xx9453B Hochlast-Lineartisch mit Haltebremse, Stellwege: 102 mm, 204 mm
- L-812.xx9453BF Hochlast-Lineartisch mit Haltebremse und gefaltetem Antrieb, Stellwege: 102 mm, 204 mm
- L-412.xx9054B Hochlast-Lineartisch mit Sicherheitsbremse, Stellwege: 102 mm, 204 mm
Controller
- G-901.R4199 ACS-Controller, passend für XY[Z]-Systeme mit Hubtisch
- G-901.R5199 ACS-Controller, passend für XY[Z]-Systeme
Performanceklasse 2
X- und Y-Achse mit Servomotor und Kugelumlaufspindel für hohe Präzision
X- und Y-Achse
- L-412.xx9054 Hochlast-Lineartisch, Stellwege: 102 mm, 204 mm, 305 mm, 407 mm
Zusatzachse
- L-310.025232 Präzisionshubtisch, Stellweg: 26 mm
Z-Achse
- L-812.xx9453B Hochlast-Lineartisch mit Haltebremse, Stellwege: 102 mm, 204 mm
- L-812.xx9453BF Hochlast-Lineartisch mit Haltebremse und gefaltetem Antrieb, Stellwege: 102 mm, 204 mm
- L-412.xx9054B Hochlast-Lineartisch mit Sicherheitsbremse, Stellwege: 102 mm, 204 mm
Controller
- G-901.R4199 ACS-Controller, passend für XY[Z]-Systeme mit Hubtisch
- G-901.R5199 ACS-Controller, passend für XY[Z]-Systeme
Performanceklasse 3
X- und Y-Achse mit Linearmotor für Lösungen, die höchste Präzision bei sehr hohem Durchsatz erfordern
X- und Y-Achse
- V-417.xx6025E0 Hochlast-Lineartisch, Stellwege: 204 mm, 305 mm, 407 mm
Zusatzachse
- L-310.025232 Präzisionshubtisch, Stellweg: 26 mm
Z-Achse
- L-812.xx9453B Hochlast-Lineartisch mit Haltebremse, Stellwege: 102 mm, 204 mm
- L-812.xx9453BF Hochlast-Lineartisch mit Haltebremse und gefaltetem Antrieb, Stellwege: 102 mm, 204 mm
- L-412.xx9054B Hochlast-Lineartisch mit Sicherheitsbremse, Stellwege: 102 mm, 204 mm
Controller
- G-901.R4199 ACS-Controller, passend für XY-Systeme mit Hubtisch
- G-901.R5199 ACS-Controller, passend für XY-Systeme
Spezifikationen
Spezifikationen
XY-System Performanceklasse 1: L-812 | ||||
|---|---|---|---|---|
Stellweg (Einzelachsen) | 102 mm | 204 mm | 407 mm | |
Max. Nutzlast auf Y-Achse | 15 kg | 15 kg | 15 kg | |
Max. Beschleunigung, unbelastet | 10 m/s2 | 10 m/s2 | 10 m/s2 | |
Max. Geschwindigkeit, unbelastet | 100 mm/s | 100 mm/s | 100 mm/s | |
1D-Positioniergenauigkeit (X / Y)(1) | ≤12 µm / ≤11 µm | ≤12 µm / ≤11 µm | ≤13 µm / ≤13 µm | |
Orthogonalität (X / Y)(2) | bei Stellweg X × Y: 102 mm × 102 mm: ≤35 µrad / 7" 204 mm × 102 mm: ≤30 µrad / 6" 204 mm × 204 mm: ≤30 µrad / 6" | bei Stellweg X × Y: 407 mm × 102 mm: ≤30 µrad / 6" 407 mm × 204 mm: ≤25 µrad / 5" 407 mm × 407 mm: ≤20 µrad / 4" | ||
XY-System Performanceklasse 2: L-412 | |||||
|---|---|---|---|---|---|
Stellweg (Einzelachsen) | 102 mm | 204 mm | 305 mm | 407 mm | |
Max. Nutzlast auf Y-Achse | 15 kg | 15 kg | 15 kg | 15 kg | |
Max. Beschleunigung, unbelastet | 10 m/s2 | 10 m/s2 | 10 m/s2 | 10 m/s2 | |
Max. Geschwindigkeit, unbelastet | 175 mm/s | 175 mm/s | 175 mm/s | 175 mm/s | |
1D-Positioniergenauigkeit (X / Y)(1) | ≤8 µm / ≤7 µm | ≤8 µm / ≤7 µm | ≤8 µm / ≤8 µm | ≤9 µm / ≤9 µm | |
Orthogonalität (X / Y)(2) | bei Stellweg X × Y: 102 mm × 102 mm: ≤35 µrad / 7" 204 mm × 102 mm: ≤30 µrad / 6" 204 mm × 204 mm: ≤30 µrad / 6" 305 mm × 102 mm: ≤30 µrad / 6" 305 mm × 204 mm: ≤30 µrad / 6" 305 mm × 305 mm: ≤30 µrad / 6" | bei Stellweg X × Y: 407 mm × 102 mm: ≤30 µrad / 6" 407 mm × 204 mm: ≤25 µrad / 5" 407 mm × 305 mm: ≤25 µrad / 5" 407 mm × 407 mm: ≤20 µrad / 4" | |||
XY-System Performanceklasse 3: V-417 | ||||
|---|---|---|---|---|
Stellweg (Einzelachsen) | 204 mm | 305 mm | 407 mm | |
Max. Nutzlast auf Y-Achse | 15 kg | 15 kg | 15 kg | |
Max. Beschleunigung, unbelastet | X: 10 m/s2 Y: 15 m/s2 | X: 10 m/s2 Y: 15 m/s2 | X: 10 m/s2 Y: 15 m/s2 | |
Max. Geschwindigkeit, unbelastet | 400 mm/s | 500 mm/s | 1000 mm/s | |
1D-Positioniergenauigkeit (X / Y)(1) | ≤3 µm / ≤2 µm | ≤3 µm / ≤3 µm | ≤4 µm / ≤4 µm | |
Orthogonalität (X / Y)(2) | bei Stellweg X × Y: 204 mm × 204 mm: ≤30 µrad / 6" 305 mm × 204 mm: ≤30 µrad / 6" 305 mm × 305 mm: ≤25 µrad / 5" | bei Stellweg X × Y: 407 mm × 204 mm: ≤25 µrad / 5" 407 mm × 305 mm: ≤20 µrad / 4" 407 mm × 407 mm: ≤20 µrad / 4" | ||
(1) Wert gültig mit Option "1D-Mapping"
Die Angabe der Positioniergenauigkeit bezieht sich nicht auf den gesamten Stellweg, sondern auf den nächstkleineren Hunderterwert. Für 102 mm Stellweg ist der kalibrierte Bereich also 100 mm, für 204 mm Stellweg ist er 200 mm usw.
Empfohlene Umgebungsbedingungen für 1D-Positioniergenauigkeit: 21 °C ± 1 °C bei 50 bis 60 % relativer Luftfeuchte.
Die Angabe der Positioniergenauigkeit bezieht sich nicht auf den gesamten Stellweg, sondern auf den nächstkleineren Hunderterwert. Für 102 mm Stellweg ist der kalibrierte Bereich also 100 mm, für 204 mm Stellweg ist er 200 mm usw.
Empfohlene Umgebungsbedingungen für 1D-Positioniergenauigkeit: 21 °C ± 1 °C bei 50 bis 60 % relativer Luftfeuchte.
(2) Wert gültig mit Option "Orthogonale Ausrichtung"
(3) Sicherheitsbeiwerte der Haltebremse auf Anfrage erhältlich
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch X417UM0005
X-417 Integriertes Multiachssystem
pdf - 10 MB
Englisch
Dokumentation
Benutzerhandbuch X417UM0006
X-417.Z001 - Grundgestell für X-417 Systeme
Version / Datum
2024-08-01
pdf - 1 MB
Englisch
Dokumentation
Benutzerhandbuch X417UM0007
X-417.Z002 - Sicherheitsbremse für X-417 Systeme
Version / Datum
2024-07-31
pdf - 963 KB
Englisch
Dokumentation
Benutzerhandbuch X417UM0008
X-417.Z003, X-417.Z004 - Breadborad-Satz für X-417 Systeme
Version / Datum
2024-08-09
pdf - 1 MB
Englisch
Dokumentation
Benutzerhandbuch X417UM0009
X-417.Z005 - Halterung für Galvanoscanner für X-417 Systeme
Version / Datum
2024-08-09
pdf - 1 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
X- und Y-Achse
L-812.099453
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn
L-812.179453
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 407 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn
L-412.059054
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 102 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; 116 mm Breite
L-412.099054
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 204 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; 116 mm Breite
L-412.139054
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 305 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; 116 mm Breite
L-412.179054
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 407 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; 116 mm Breite
V-417.096025E0
Hochlast-Lineartisch der Performanceklasse 3; eisenloser 3-Phasen-Linearmotor; 204 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; 166 mm Breite
V-417.136025E0
Hochlast-Lineartisch der Performanceklasse 3; eisenloser 3-Phasen-Linearmotor; 305 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; 166 mm Breite
V-417.176025E0
Hochlast-Lineartisch der Performanceklasse 3; eisenloser 3-Phasen-Linearmotor; 407 mm Stellweg; 450 N Belastbarkeit; 2000 mm/s maximale Geschwindigkeit; absoluter Linearencoder, 1 nm Sensorauflösung, EnDat 2.2; 166 mm Breite
Zusatzachse
L-310.025232
Präzisionshubtisch; Bürstenloser DC-Motor; 26 mm Stellweg; 100 N Belastbarkeit; 50 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; Inkrementeller Rotationsencoder, 20000 Impulse/U Sensorauflösung, A/B-Quadratur, RS-422
Z-Achse
L-812.059453B
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn; elektromagnetische Sicherheitsbremse
L-812.099453B
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn; elektromagnetische Sicherheitsbremse
L-812.059453BF
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 102 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn; elektromagnetische Haltebremse; gefalteter Antriebsstrang
L-812.099453BF
Hochlast-Lineartisch der Performanceklasse 1; Synchron-Servomotor bis 310 V; 204 mm Stellweg; 500 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn; elektromagnetische Haltebremse; gefalteter Antriebsstrang
L-412.059054B
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 102 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; elektromagnetische Sicherheitsbremse; 116 mm Breite
L-412.099054B
Hochlast-Lineartisch der Performanceklasse 2; Synchron-Servomotor bis 320 V; 204 mm Stellweg; 400 N Belastbarkeit; 300 mm/s maximale Geschwindigkeit; Kugelumlaufspindel; absoluter Rotationsencoder, Multiturn, 8192 Impulse/U Sensorauflösung, EnDat 2.1; elektromagnetische Sicherheitsbremse; 116 mm Breite
Controller
G-901.R4199
ACS-Controller mit ACS-Treibermodul, 4 Achsen, Zwischenkreisspannungen 96 V / 2000 W und 48 V / 480 W, 19''-Gehäuse, integrierter ACS SP+EC-08080832NNNDNDNN Motion Controller + EtherCAT-Master, integrierte ACS UDMcb2BB2U2CBAN und UDMcb2BA2U2CBAN Treibermodule, integriertes STO-Modul (Safe Torque Off), EtherCAT-, Ethernet-, RS-232-SchnittstellenPassend für XY[Z]-Systeme mit Zusatzachse.
G-901.R5199
ACS-Controller mit ACS-Treibermodul, 4 Achsen, Zwischenkreisspannung 96 V / 2000 W, 19''-Gehäuse, integrierter ACS SP+EC-08080832NNNDNDNN Motion Controller + EtherCAT-Master, zwei integrierte ACS UDMcb2BB2U2CBAN Treibermodule, integriertes STO-Modul (Safe Torque Off), EtherCAT-, Ethernet-, RS-232-SchnittstellenPassend für XY[Z]-Systeme.
Grundplatte
Granitplatte
Grundplatte; Material: Granit; Ebenheit: 5 µm; Abmessungen: 1100 × 980 × 150 mm; Masse: 460 kg
Granitplatte mit Portal
Grundplatte mit Portal zur Befestigung der Z-Achse; Material: Granit; Ebenheit: 5 µm; Abmessungen: 1100 × 980 × 821 mm; Masse: 620 kg
Haltewinkel für Z-Achse
Montagewinkel für Z-Achse, Aluminium
Montagewinkel für Z-Achse; Material: Aluminium; Abmessungen: 413 × 223 × 666 mm; Masse: 25,5 kg
Montagewinkel für Z-Achse, Granit
Montagewinkel für Z-Achse; Material: Granit; Abmessungen: 413 × 275 × 666 mm; Masse: 127 kg; für Anwendungen, die hohe Steifigkeit und Schwingungsdämpfung erfordern
Zubehör
X-417.Z001
Grundgestell für X-417 Integriertes Multiachssystem; 105 × 85 × 80 cm; Schwingungsdämpfer (passiv); Anschluss für Schutzleiter; Platz für zwei 19''-Racks
X-417.Z002
Sicherheitsbremse für X-417 Integriertes Multiachssystem
X-417.Z003
Breadboard-Satz für X-417 Integriertes Multiachssystem, bestehend aus 6 Platten verschiedener Größen zur Montage auf einer Grundplatte; Bohrraster für M6-Gewinde
X-417.Z004
Breadboard-Satz für X-417 Integriertes Multiachssystem, bestehend aus 8 Platten verschiedener Größen zur Montage auf einer Grundplatte mit Portal; Bohrraster für M6-Gewinde
X-417.Z005
Halterung für Galvanoscanner für X-417 Integriertes Multiachssystem
