Präziser Hexapod-Mikroroboter, DC-Getriebemotor, Rotationsencoder, 25 kg Belastbarkeit, 2,5 mm/s Geschwindigkeit, vakuumkompatibel bis 10-6 hPa, Kabelsatz 2 m vakuumseitig, Durchführung. Luftseitige Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

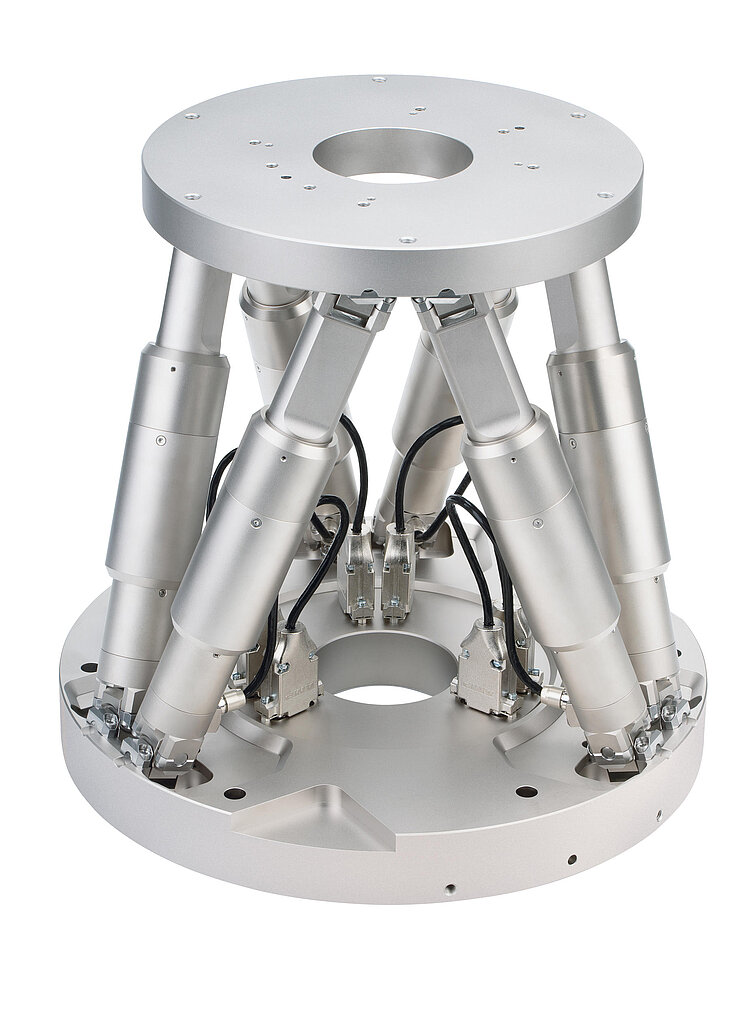

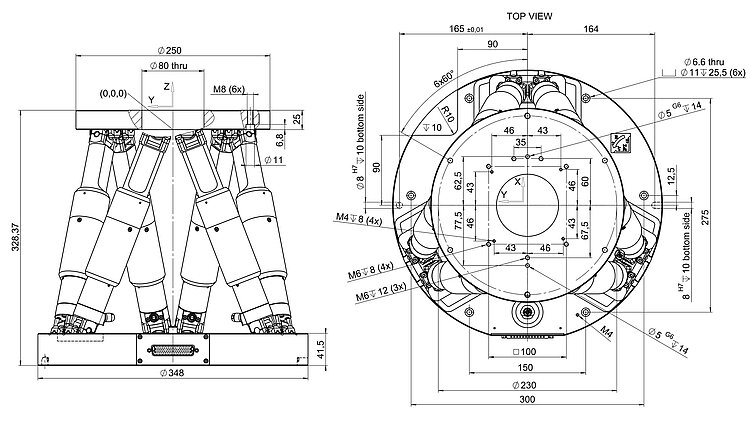

H-850.V Vakuumgeeigneter 6-Achsen-Hexapod
Für Lasten bis 80 kg
- Belastbarkeit bis 80 kg
- Wiederholgenauigkeit bis ±0,2 µm
- Stellwege bis ±50 mm / ±30°
- Arbeitet in jeder Orientierung
Die vakuumgeeigneten Hexapoden der Serie H-850 positionieren hochgenau und zuverlässig hohe Lasten bis zu 80 kg. Hochbelastbare Präzisionslager erlauben Anwendungen mit langer Einschaltdauer.
Die H-850.V sind geeignet für Vakuumumgebung bis 10-6 hPa.
Das parallelkinematische Design für sechs Freiheitsgrade macht den Aufbau wesentlich kompakter und steifer als vergleichbare Seriellkinematik-Systeme. Die Vorteile gegenüber seriellen, also gestapelten Systemen, sind vor allem die bessere Bahntreue und Wiederholgenauigkeit. Zudem ist die bewegte Masse geringer und ermöglicht dadurch eine verbesserte Dynamik, die für alle Bewegungsachsen gleich ist. Da keine Kabel bewegt werden, ist auch das Kabelmanagement unproblematisch.
PIVirtualMove
Die Simulationssoftware simuliert die Grenzen des Arbeitsraums und der Belastbarkeit eines Hexapoden. Damit kann bereits vor einer Kaufentscheidung überprüft werden, ob ein bestimmtes Hexapod-Modell die auftretenden Lasten, Kräfte und Momente in einer Anwendung aufnehmen kann. Das Simulationstool berücksichtigt dazu die Lage und die Bewegung des Hexapoden, sowie die Position des Pivotpunkts und verschiedene Bezugskoordinatensysteme.
Einsatzgebiete
Industrie und Forschung. Für Astronomie, Optikpositionierung, Luft- und Raumfahrt.
Spezifikationen
Spezifikationen

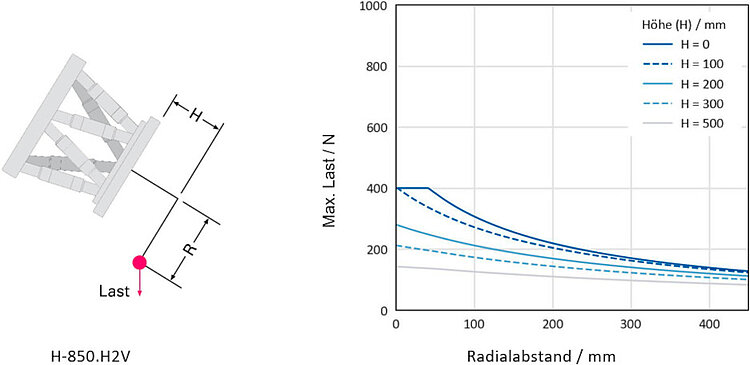

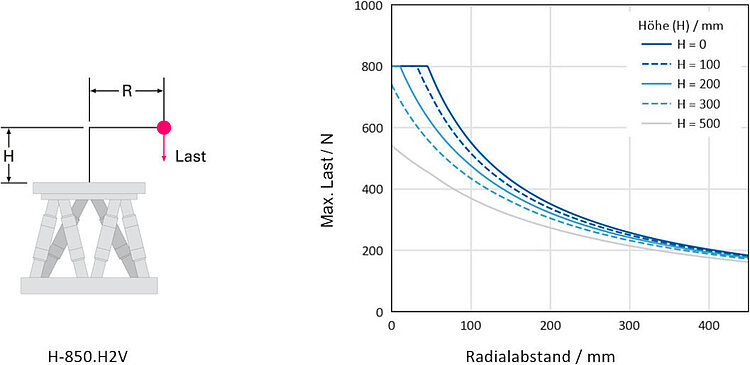

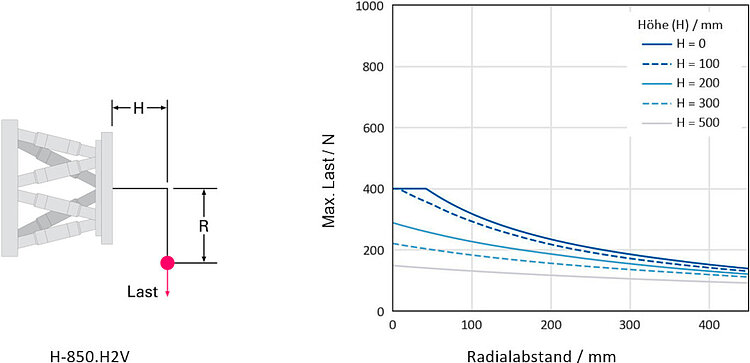

Bewegen | H-850.G2V | H-850.H2V | Toleranz |
---|---|---|---|
Aktive Achsen | X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ | X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ | |
Stellweg in X | ± 50 mm | ± 50 mm | |
Stellweg in Y | ± 50 mm | ± 50 mm | |
Stellweg in Z | ± 25 mm | ± 25 mm | |
Rotationsbereich in θX | ± 15 ° | ± 15 ° | |
Rotationsbereich in θY | ± 15 ° | ± 15 ° | |
Rotationsbereich in θZ | ± 30 ° | ± 30 ° | |
Maximale Geschwindigkeit in X | 2,5 mm/s | 0,15 mm/s | |
Maximale Geschwindigkeit in Y | 2,5 mm/s | 0,15 mm/s | |
Maximale Geschwindigkeit in Z | 2,5 mm/s | 0,15 mm/s | |
Maximale Winkelgeschwindigkeit in θX | 30 mrad/s | 1,8 mrad/s | |
Maximale Winkelgeschwindigkeit in θY | 30 mrad/s | 1,8 mrad/s | |
Maximale Winkelgeschwindigkeit in θZ | 30 mrad/s | 1,8 mrad/s | |
Typische Geschwindigkeit in X | 2 mm/s | 0,1 mm/s | |
Typische Geschwindigkeit in Y | 2 mm/s | 0,1 mm/s | |
Typische Geschwindigkeit in Z | 2 mm/s | 0,1 mm/s | |
Typische Winkelgeschwindigkeit in θX | 25 mrad/s | 1,2 mrad/s | |
Typische Winkelgeschwindigkeit in θY | 25 mrad/s | 1,2 mrad/s | |
Typische Winkelgeschwindigkeit in θZ | 25 mrad/s | 1,2 mrad/s | |
Positionieren | H-850.G2V | H-850.H2V | Toleranz |
Kleinste Schrittweite in X | 1 µm | 0,3 µm | typ. |
Kleinste Schrittweite in Y | 1 µm | 0,3 µm | typ. |
Kleinste Schrittweite in Z | 0,5 µm | 0,2 µm | typ. |
Kleinste Schrittweite in θX | 7,5 µrad | 3 µrad | typ. |
Kleinste Schrittweite in θY | 7,5 µrad | 3 µrad | typ. |
Kleinste Schrittweite in θZ | 15 µrad | 5 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,5 µm | ± 0,5 µm | typ. |
Unidirektionale Wiederholgenauigkeit in Y | ± 0,5 µm | ± 0,5 µm | typ. |
Unidirektionale Wiederholgenauigkeit in Z | ± 0,2 µm | ± 0,2 µm | typ. |
Unidirektionale Wiederholgenauigkeit in θX | ± 3 µrad | ± 3 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in θY | ± 3 µrad | ± 3 µrad | typ. |
Unidirektionale Wiederholgenauigkeit in θZ | ± 7,5 µrad | ± 9 µrad | typ. |
Umkehrspiel in X | 6 µm | 4 µm | typ. |
Umkehrspiel in Y | 6 µm | 4 µm | typ. |
Umkehrspiel in Z | 1,5 µm | 0,5 µm | typ. |
Umkehrspiel in θX | 25 µrad | 7,5 µrad | typ. |
Umkehrspiel in θY | 25 µrad | 7,5 µrad | typ. |
Umkehrspiel in θZ | 90 µrad | 60 µrad | typ. |
Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | |
Antriebseigenschaften | H-850.G2V | H-850.H2V | Toleranz |
Antriebstyp | DC-Getriebemotor mit ActiveDrive | DC-Getriebemotor mit ActiveDrive | |
Nennspannung | 24 V | 24 V | |
Mechanische Eigenschaften | H-850.G2V | H-850.H2V | Toleranz |
Steifigkeit in X | 7 N/µm | 7 N/µm | |
Steifigkeit in Y | 7 N/µm | 7 N/µm | |
Steifigkeit in Z | 100 N/µm | 100 N/µm | |
Maximale Nutzlast, beliebige Ausrichtung | 10 kg | 40 kg | |
Maximale Nutzlast, horizontale Ausrichtung | 25 kg | 80 kg | |
Maximale Haltekraft, passiv, beliebige Ausrichtung | 85 N | 500 N | |
Maximale Haltekraft, passiv, horizontale Ausrichtung | 250 N | 2000 N | |
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | |
Gesamtmasse | 17 kg | 17 kg | |
Material | Aluminium | Aluminium | |
Anschlüsse und Umgebung | H-850.G2V | H-850.H2V | Toleranz |
Betriebstemperaturbereich | -10 bis 50 °C | -10 bis 50 °C | |
Vakuumklasse | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | |
Maximale Ausheiztemperatur | 80 °C | 80 °C | |
Anschluss Datenübertragung | HD D-Sub 78 (m) | HD D-Sub 78 (m) | |
Anschluss Versorgungsspannung | M12 4-polig (m) | M12 4-polig (m) | |
Kabellänge | 2 m | 2 m | |
Empfohlene Controller / Treiber | C-887.5xx | C-887.5xx |
Downloads
Produktmitteilung
Datenblatt
Dokumentation
Benutzerhandbuch MS202
H-850 Hexapod-Mikroroboter mit hervorragender Wiederholgenauigkeit
3-D-Modelle
H-850.x2V 3D-Modell
Softwaredateien
PIVirtualMove
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Präziser Hexapod-Mikroroboter, DC-Getriebemotor, Rotationsencoder, 80 kg Belastbarkeit, 0,15 mm/s Geschwindigkeit, vakuumkompatibel bis 10-6 hPa, Kabelsatz 2 m vakuumseitig, Durchführung. Luftseitige Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
