C-815.82D02 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 2 m
NEU

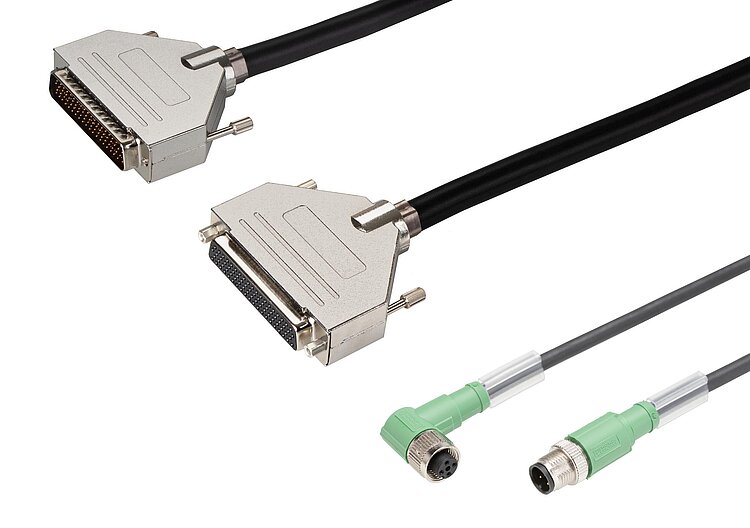

C-815.82 Hexapod-Kabel
Stromversorgungs- und Datenübertragungskabel
- Schleppkettentaugliche Ausführung für industrielle Anwendungen
- Kabellängen von 2 bis 20 m
- Zubehör für Hexapoden mit niedrigem Leistungsbedarf

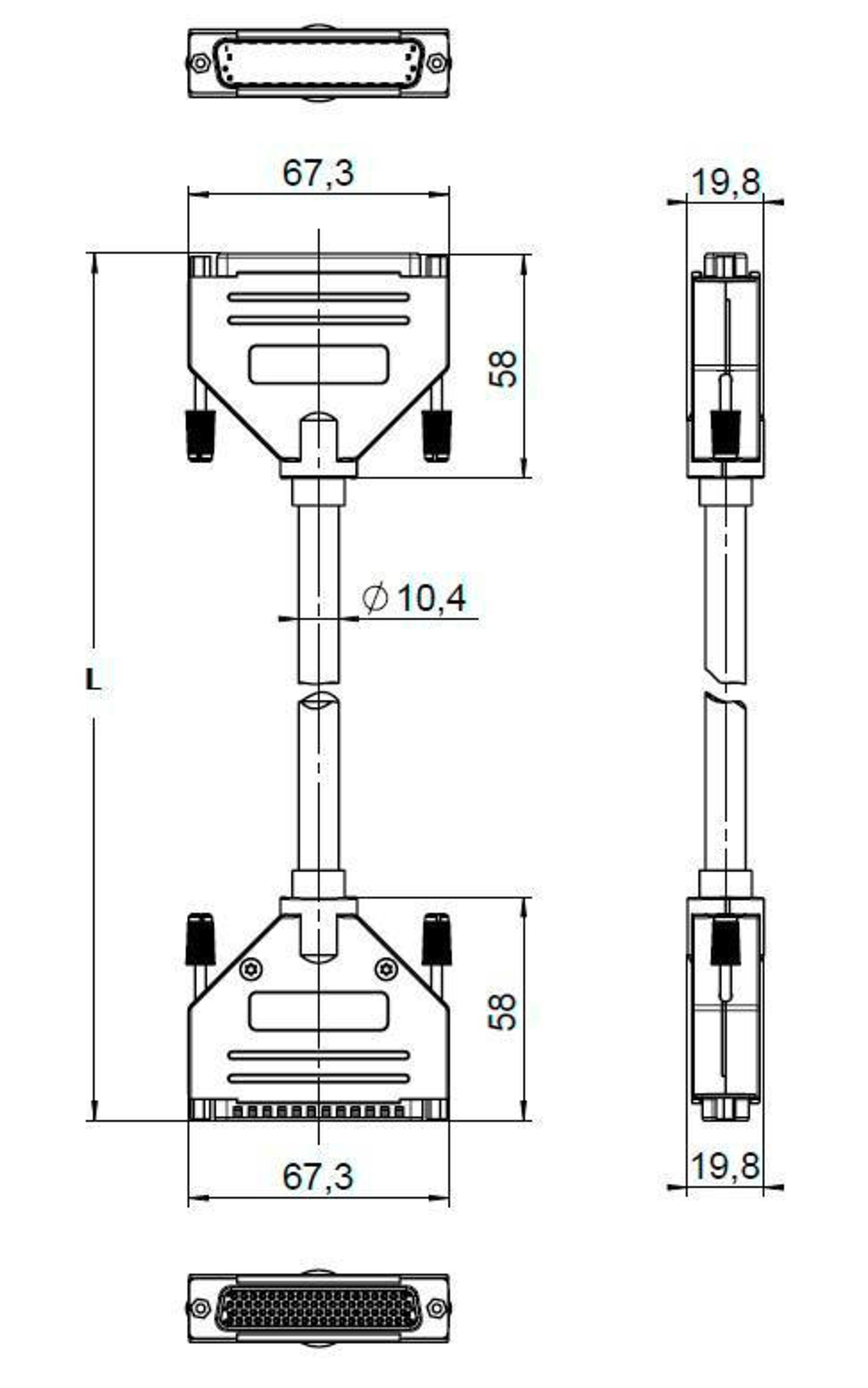

Angegebene Länge L des C-815.82Dxx-Datenübertragungskabels

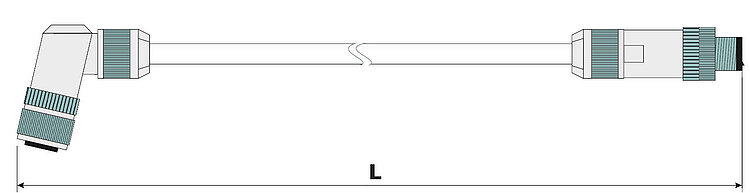

Angegebene Länge L des C-815.82PxxA-Stromversorgungskabels mit gewinkeltem Stecker

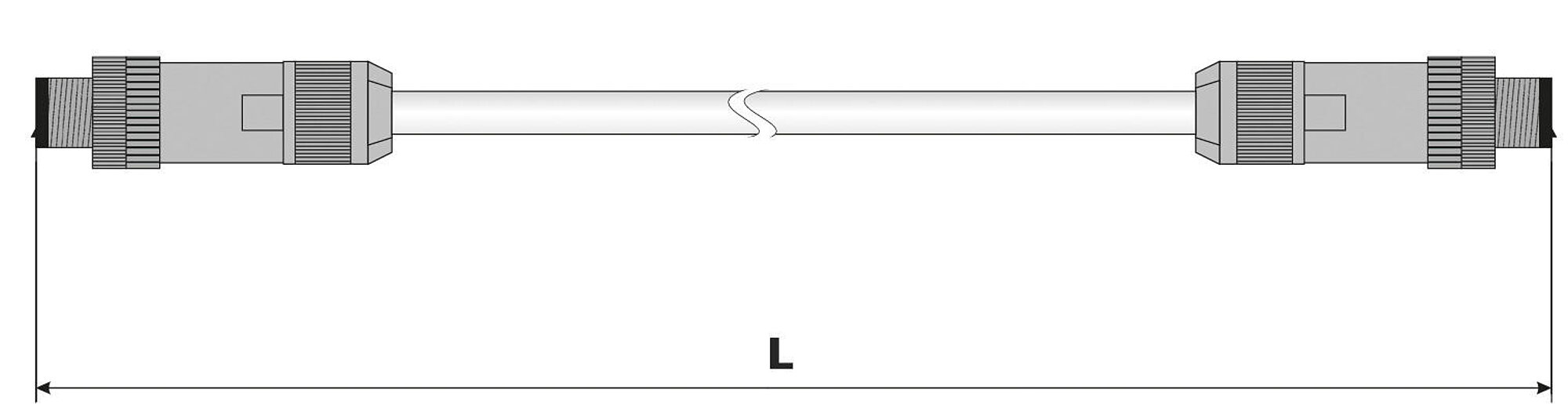

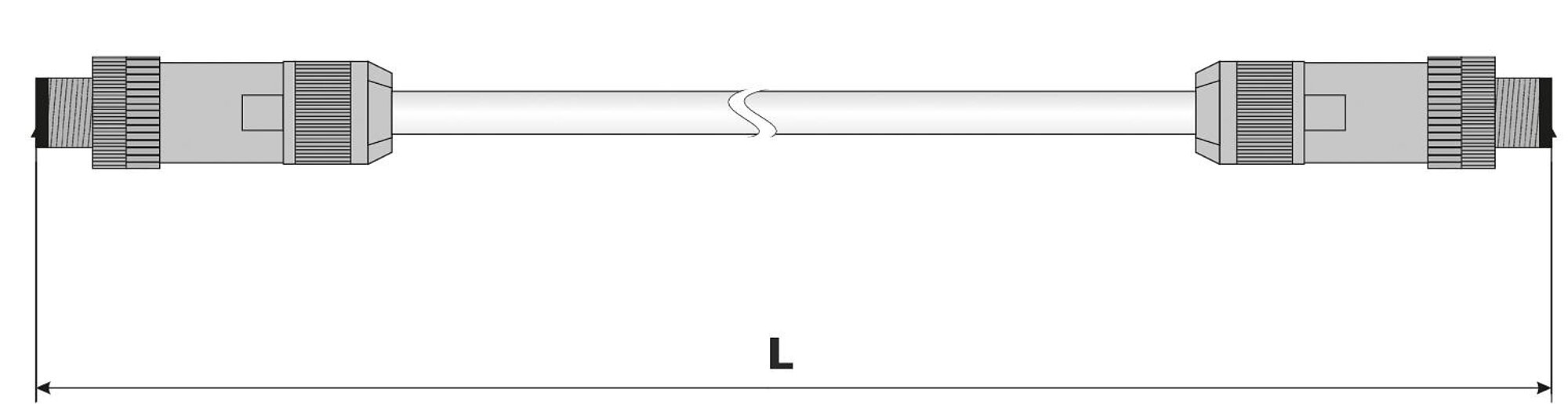

Angegebene Länge L des C-815.82PxxE-Stromversorgungskabels mit geradem Stecker

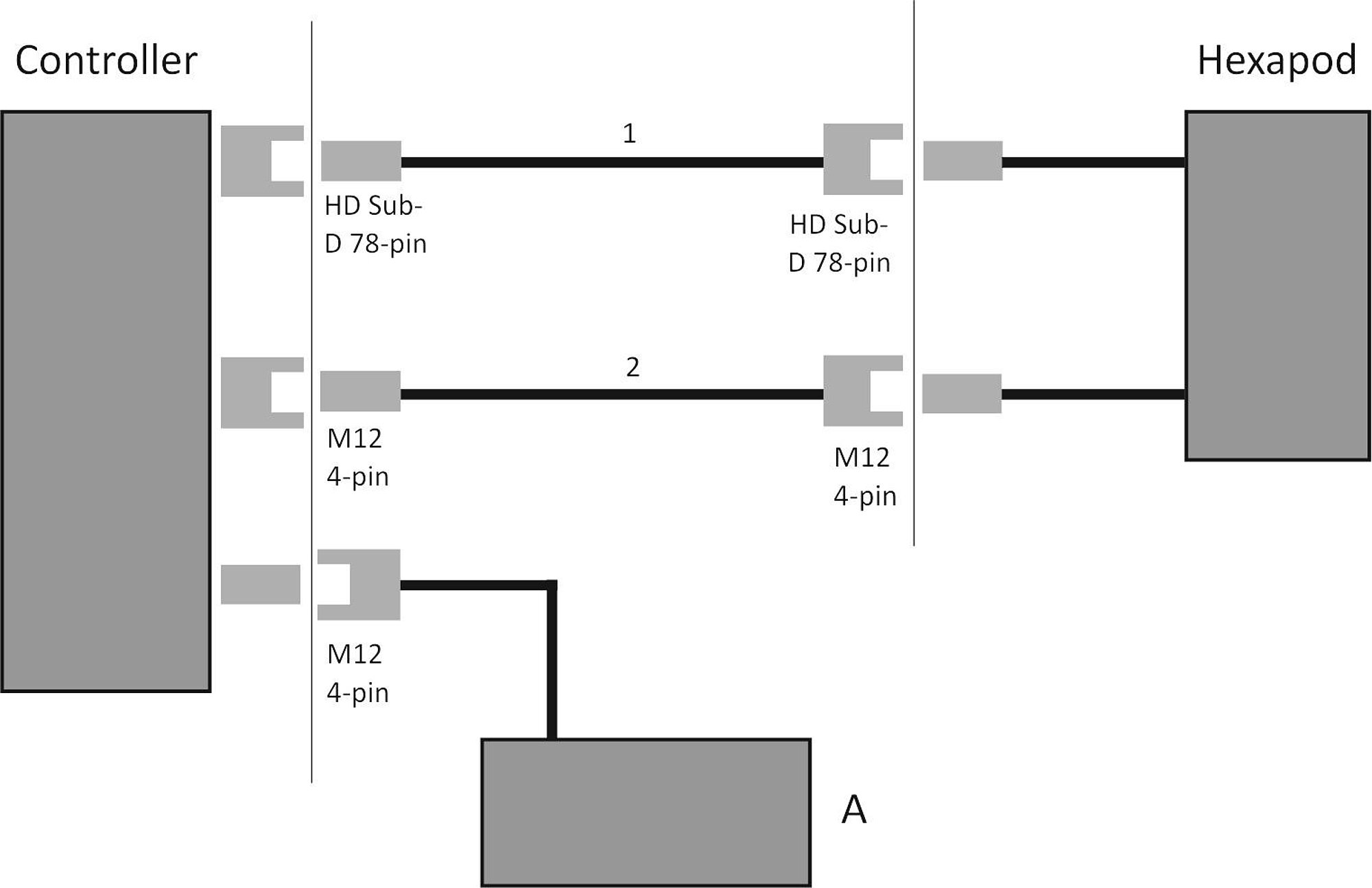

Verkabelung am Beispiel H-811 mit Fixkabeln am Hexapod
C-815.82 Hexapod-Kabel
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Modellübersicht
Datenübertragungskabel (alle Hexapodtypen):
C-815.82D02, C-815.82D03, C-815.82D05, C-815.82D07, C-815.82D10, C-815.82D20
Stromversorgungskabel, einseitig abgewinkelter Stecker (H-820, H-824, H-825, H-840, H-850):
C-815.82P02A, C-815.82P03A, C-815.82P05A, C-815.82P07A, C-815.82P10A, C-815.82P20A
Stromversorgungskabel, gerade Stecker (H-810, H-811, H-206):
C-815.82P02E, C-815.82P03E, C-815.82P05E, C-815.82P07E, C-815.82P10E, C-815.82P20E
Die Modelle unterscheiden sich bezüglich folgender Merkmale:
1. Kabeltyp
2. Länge
3. Steckertyp (nur Stromkabel)
In der Produktnummer sind diese Merkmale durch die Stellen nach dem C-815.82 wie folgt verschlüsselt:
Erste Stelle nach dem C-815.82: Kabeltyp (D - Datenübertragungskabel; P - Stromversorgungskabel)
Zweite Stelle nach dem C-815.82: Länge (02 – 2m; 03 – 3m; 05 – 5m; 07 – 7,5m; 10 – 10m; 20 – 20m)
Dritte Stelle nach dem C-815.82: Steckertyp des Stromversorgungskabels (A - abgewinkelter Stecker; E - gerader Stecker)
Spezifikationen
Spezifikationen
| C-815.82D02 | C-815.82D03 | C-815.82D05 | C-815.82D07 | C-815.82D10 | C-815.82D20 | C-815.82P02A | C-815.82P02E | C-815.82P03A | C-815.82P03E | C-815.82P05A | C-815.82P05E | C-815.82P07A | C-815.82P07E | C-815.82P10A | C-815.82P10E | C-815.82P20A | C-815.82P20E | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Controllerseitiger Anschluss | HD D-Sub 78 (m) | HD D-Sub 78 (m) | HD D-Sub 78 (m) | HD D-Sub 78 (m) | HD D-Sub 78 (m) | HD D-Sub 78 (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | M12 4-polig (m) | |
| Mechanikseitiger Anschluss | HD D-Sub 78 (w) | HD D-Sub 78 (w) | HD D-Sub 78 (w) | HD D-Sub 78 (w) | HD D-Sub 78 (w) | HD D-Sub 78 (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | M12 4-polig (w) | |
| Kabellänge | 2 m | 3 m | 5 m | 7,5 m | 10 m | 20 m | 2 m | 2 m | 3 m | 3 m | 5 m | 5 m | 7,5 m | 7,5 m | 10 m | 10 m | 20 m | 20 m | |
| Betriebstemperaturbereich | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | -10 bis 70 °C | |
| Kabel-Außendurchmesser | 10,7 mm | 10,7 mm | 10,7 mm | 10,7 mm | 10,7 mm | 10,7 mm | 7,5 mm | 4,9 mm | 7,2 mm | 4,9 mm | 7,5 mm | 4,9 mm | 7,5 mm | 4,9 mm | 7,5 mm | 4,9 mm | 7,5 mm | 4,9 mm | |
| Biegeradius bei Festinstallation | 81 mm | 81 mm | 81 mm | 81 mm | 81 mm | 81 mm | 57 mm | 24,5 mm | 36 mm | 24,5 mm | 57 mm | 24,5 mm | 57 mm | 24,5 mm | 57 mm | 24,5 mm | 57 mm | 24,5 mm | |
| Biegeradius in Schleppkette | 107 mm | 107 mm | 107 mm | 107 mm | 107 mm | 107 mm | 94 mm | 49 mm | 72 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | 94 mm | 49 mm | |
| Maximale Anzahl Biegezyklen | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | 1000000 | |
| Schleppkettentauglichkeit | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | schleppkettentauglich | |
| Maximale Beschleunigung | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | 5 m/s² | |
| Maximale Geschwindigkeit | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s | 3 m/s |
Kabellängen über 20 m erfordern zusätzliche Leistungstreiber.
Sonderausführungen auf Anfrage.
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
C-815.82D03 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 3 m
C-815.82D05 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 5 m
C-815.82D07 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 7,5 m
C-815.82D10 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 10 m
C-815.82D20 NEU!
Datenübertragungskabel für Hexapoden, schleppkettentauglich, HD D-Sub 78 m/f, 20 m
C-815.82P02A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 2 m
C-815.82P02E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 2 m
C-815.82P03A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 3 m
C-815.82P03E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 3 m
C-815.82P05A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 5 m
C-815.82P05E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 5 m
C-815.82P07A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 7,5 m
C-815.82P07E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 7,5 m
C-815.82P10A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 10 m
C-815.82P10E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 10 m
C-815.82P20A NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f abgewinkelt, 20 m
C-815.82P20E NEU!
Stromversorgungskabel für Hexapoden, schleppkettentauglich, M12 m/f gerade, 20 m
