H-811.S2
Miniatur-Hexapod für hochdynamische Anwendungen; BLDC-Motor; 2,5 kg Nutzlast; 25 mm/s maximale Geschwindigkeit; 0,5 m Kabellänge. Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

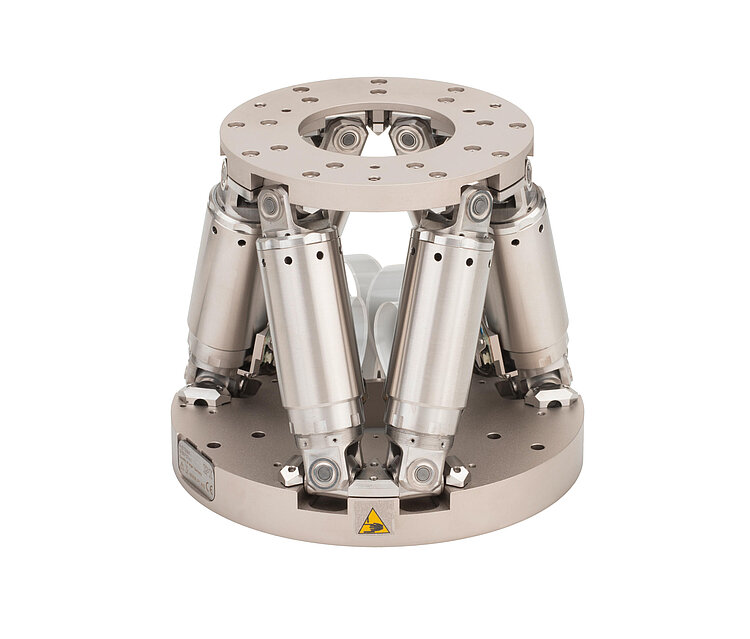

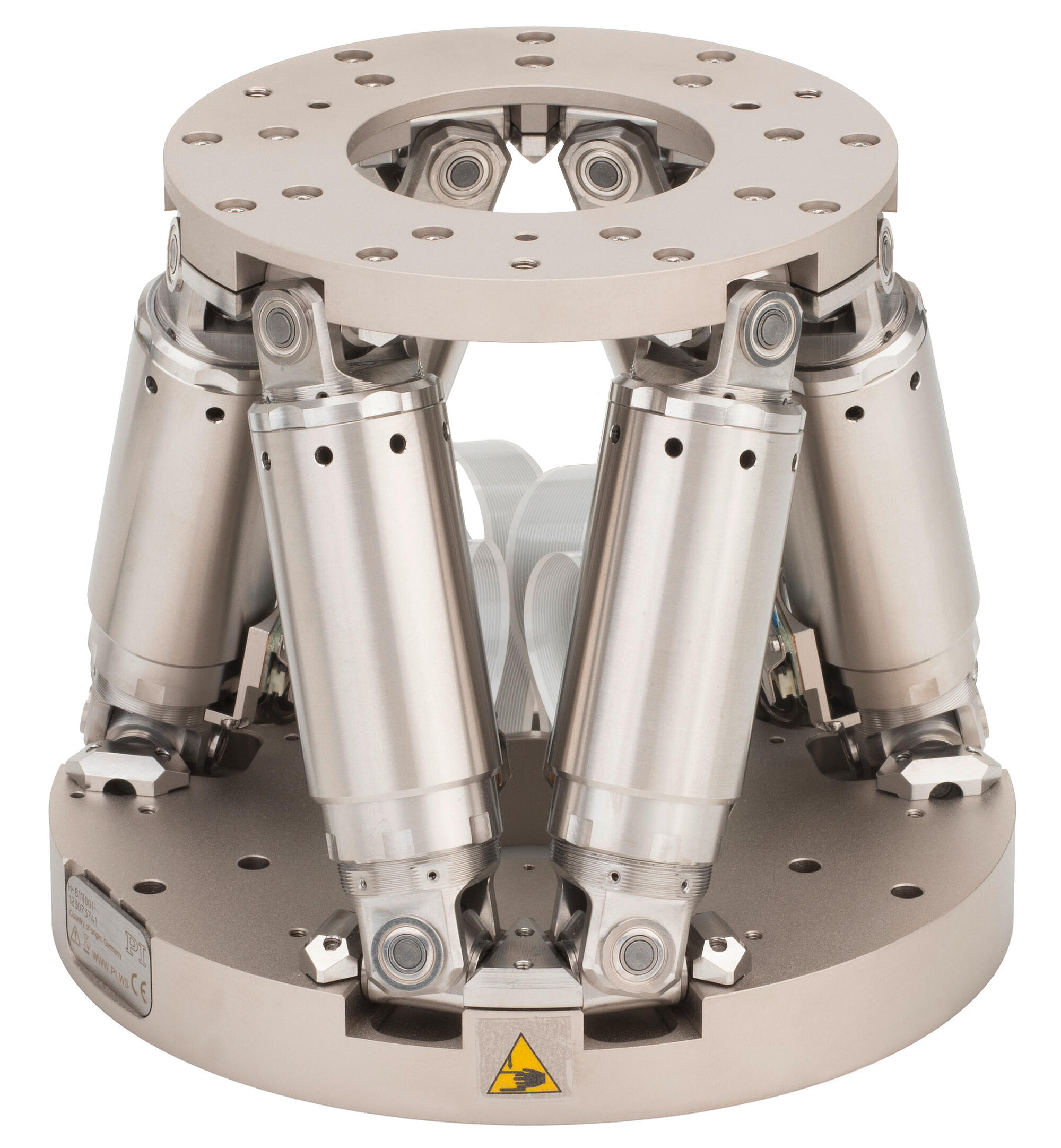

H-811.S2 Miniatur-Hexapod
Schnell und kompakt für hochdynamische Anwendungen
- CIPA-zertifiziert
- Stellweg ±17 mm / ±16 mm / ±6,5 mm
- Rotationsbereich ±10° / ±10° / ±21°
- Dynamik bis 30 Hz über 0,1° Rotationsbereich

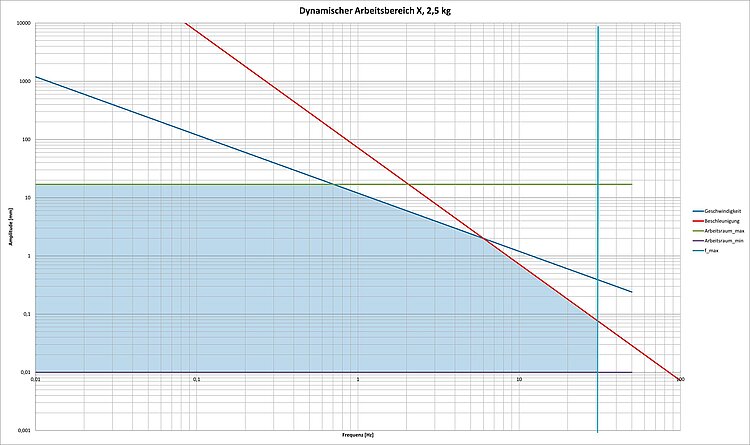

Dynamischer Arbeitsbereich des H-811.S2, X, 2,5 kg

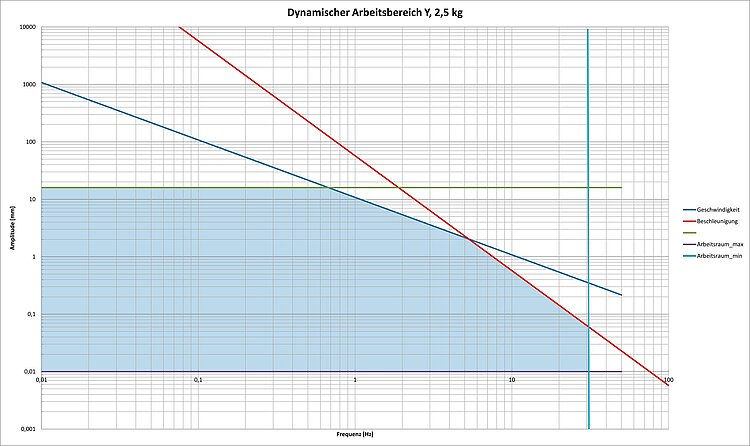

Dynamischer Arbeitsbereich des H-811.S2, Y, 2,5 kg

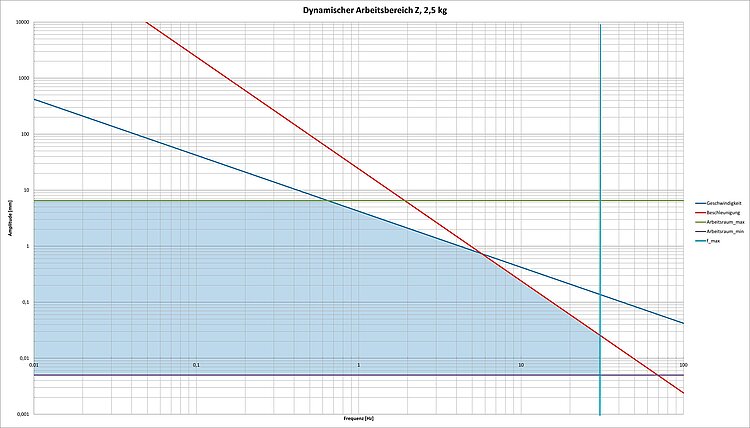

Dynamischer Arbeitsbereich des H-811.S2, Z, 2,5 kg

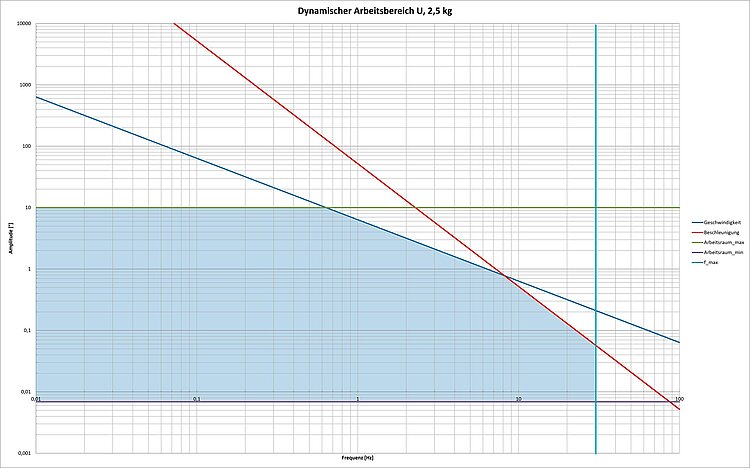

Dynamischer Arbeitsbereich des H-811.S2, U (ƟX), 2,5 kg

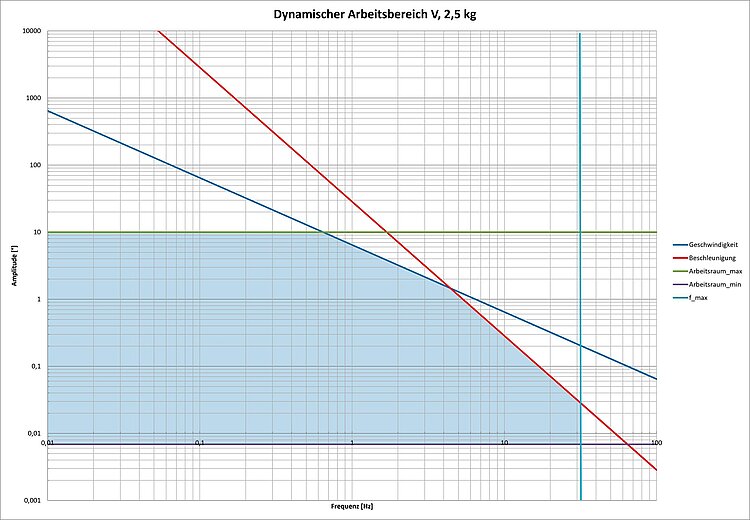

Dynamischer Arbeitsbereich des H-811.S2, V (ƟY), 2,5 kg

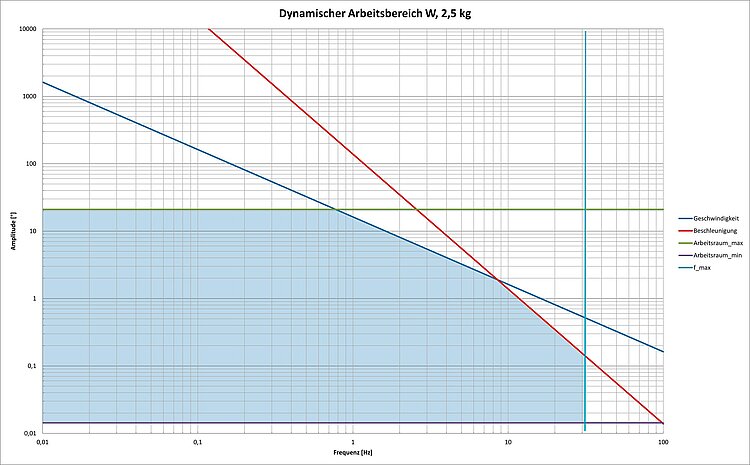

Dynamischer Arbeitsbereich des H-811.S2, W (ƟZ), 2,5 kg

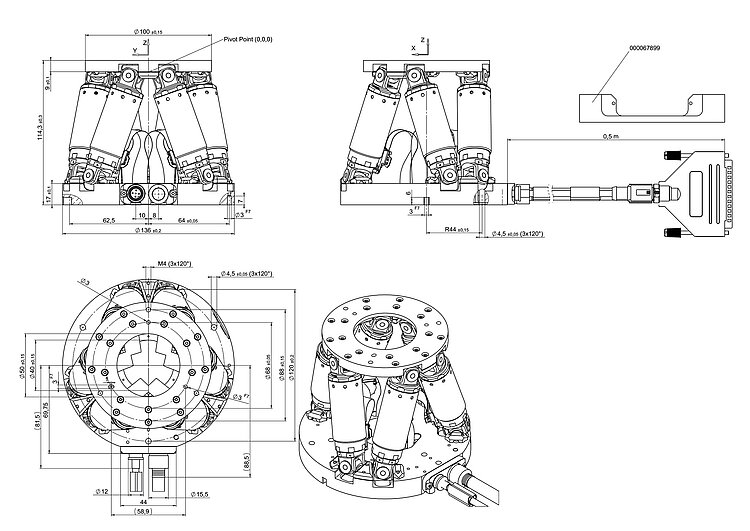

H-811.S2, Abmessungen in mm, bei Nullposition des Nominalstellweges

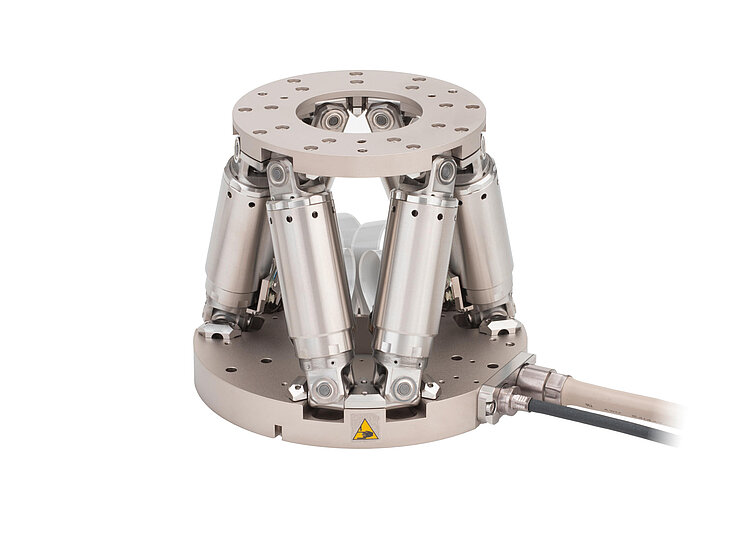

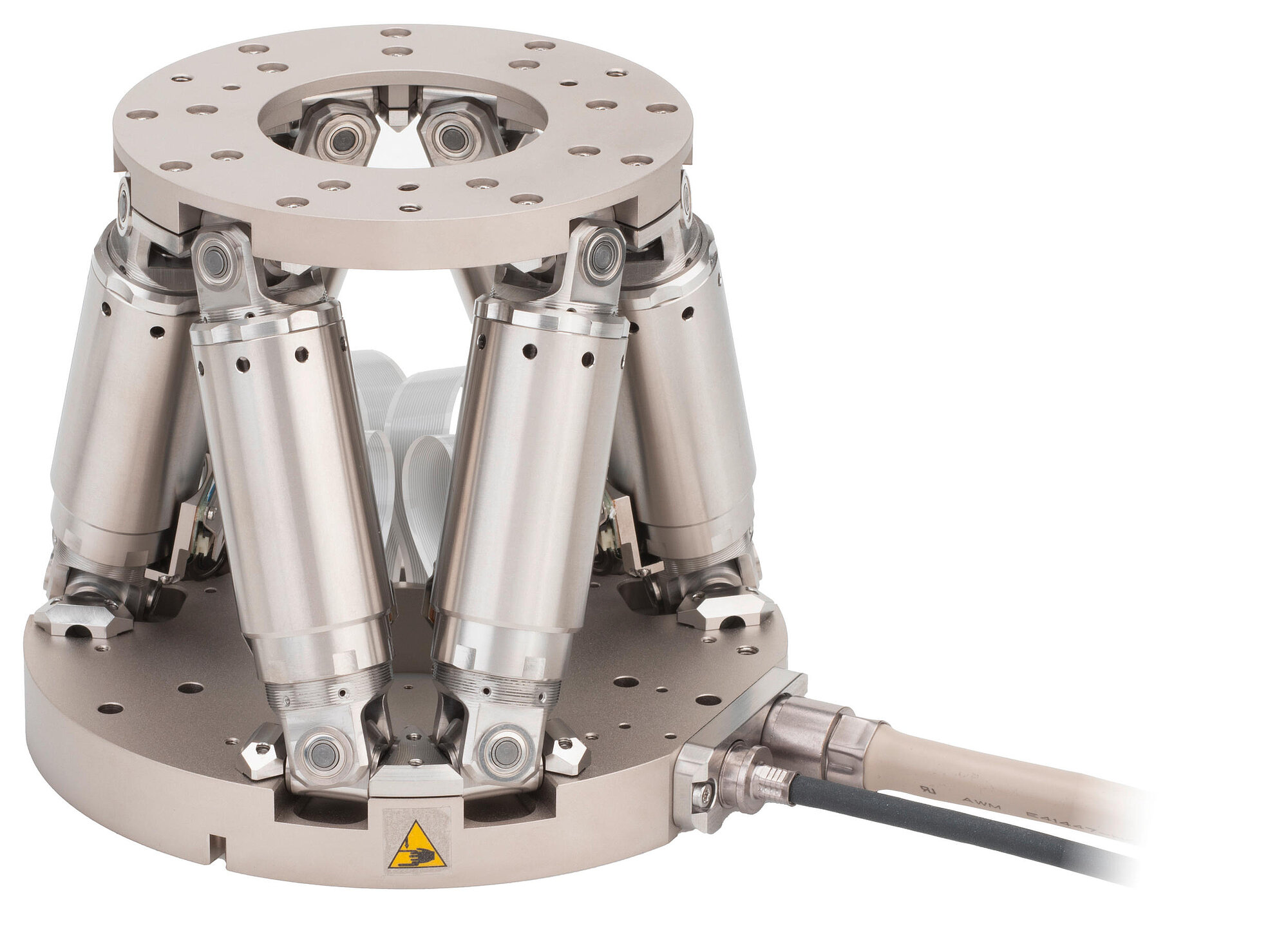

Ansicht des H-811 mit Kabelabgang
Das Hexapod-Positioniersystem mit dem Hexapod-Controller C-887 ist nach den CIPA-Standards (Camera & Imaging Products Association) für Anwendungen zur Bildprüfung und Kameraqualifizierung zertifiziert.
H-811.S2 Miniatur-Hexapod
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Einsatzgebiete
Mit seiner hohen Dynamik eignet sich der H-811.S2 besonders gut für Bewegungssimulationen, z. B. zum Testen der Bildstabilisierung in Kameras oder mobilen Endgeräten. Aufgrund des kleinen Formfaktors und seiner bewährten Zuverlässigkeit in Anwendungen mit hohen Zyklenzahlen wird der H-811 typischerweise der Präzisionsmontage und in der Metrologie eingesetzt. Hier trägt er wesentlich dazu bei, die Produktivität komplexer Fertigungs- oder Messverfahren zu steigern.
Hohe Dynamik bei äußerster Zuverlässigkeit
Aufgrund des parallelkinematischen Designs kann der Hexapod Bewegungen in 6 Achsen in äußerst kompakter Bauform ausführen. Durch den Einsatz bürstenloser DC-Motoren und durch seine steife mechanische Konstruktion bietet der H-811 die Dynamik, die für aktive Ausrichtungsanwendungen erforderlich ist, selbst wenn externe Störungen (z. B. bei Klebeprozessen) auftreten. Umfangreiche Softwaretools bieten Unterstützung, indem sie die Systemabstimmung vereinfachen und automatische Routinen für die Ausrichtung auf ein externes analoges Steuersignal bereitstellen.
Bewegungssimulation zum Schutz des Gesamtsystems
Die Software PIVirtualMove, die kostenfrei heruntergeladen werden kann, simuliert den Stellweg, die Ausrichtung und die zulässigen Kräfte und Momente des H-811, um eine optimale Systemkonfiguration zu ermöglichen. Dabei wird sowohl der gewählte Drehpunkt als auch der Lastschwerpunkt berücksichtigt.
Work- und Tool-Koordinatensysteme sowie ein Emulationstool sind in dem kostenfreien Softwarepaket enthalten, das zum Lieferumfang des Hexapod-Controllers gehört. Die bereitgestellten Tools helfen, kritische Komponenten wie z. B. optische oder photonische Bauteile zu schützen.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | H-811.S2 | Toleranz |
|---|---|---|
| Aktive Achsen | X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ | |
| Stellweg in X | ± 17 mm | |
| Stellweg in Y | ± 16 mm | |
| Stellweg in Z | ± 6,5 mm | |
| Rotationsbereich in θX | ± 10 ° | |
| Rotationsbereich in θY | ± 10 ° | |
| Rotationsbereich in θZ | ± 21 ° | |
| Maximale Geschwindigkeit in X | 25 mm/s | |
| Empfohlene Geschwindigkeit in X | 10 mm/s | |
| Maximale Geschwindigkeit in Y | 25 mm/s | |
| Empfohlene Geschwindigkeit in Y | 10 mm/s | |
| Maximale Geschwindigkeit in Z | 25 mm/s | |
| Empfohlene Geschwindigkeit in Z | 10 mm/s | |
| Maximale Winkelgeschwindigkeit in θX | 625 mrad/s | |
| Empfohlene Winkelgeschwindigkeit in θX | 250 mrad/s | |
| Maximale Winkelgeschwindigkeit in θY | 625 mrad/s | |
| Empfohlene Winkelgeschwindigkeit in θY | 250 mrad/s | |
| Maximale Winkelgeschwindigkeit in θZ | 625 mrad/s | |
| Empfohlene Winkelgeschwindigkeit in θZ | 250 mrad/s | |
| Amplitude-Frequenz-Produkt in X | 11,99 mm·Hz | |
| Amplitude-Frequenz-Produkt in Y | 10,88 mm·Hz | |
| Amplitude-Frequenz-Produkt in Z | 4,2 mm·Hz | |
| Amplitude-Frequenz-Produkt in θX | 6,36 °·Hz | |
| Amplitude-Frequenz-Produkt in θY | 6,45 °·Hz | |
| Amplitude-Frequenz-Produkt in θZ | 16,23 °·Hz | |
| Amplitude-Frequenz²-Produkt in X | 72 mm·Hz² | |
| Amplitude-Frequenz²-Produkt in Y | 57,3 mm·Hz² | |
| Amplitude-Frequenz²-Produkt in Z | 24 mm·Hz² | |
| Amplitude-Frequenz²-Produkt in θX | 52 °·Hz² | |
| Amplitude-Frequenz²-Produkt in θY | 28,5 °·Hz² | |
| Amplitude-Frequenz²-Produkt in θZ | 138,5 °·Hz² | |
| Amplitudenfehler | 10 % | max. |
| Phasenfehler | 60 ° | max. |
| Maximale Frequenz | 30 Hz | |
| Positionieren | H-811.S2 | Toleranz |
| Kleinste Schrittweite in X | 1 µm | typ. |
| Kleinste Schrittweite in Y | 1 µm | typ. |
| Kleinste Schrittweite in Z | 0,5 µm | typ. |
| Kleinste Schrittweite in θX | 12 µrad | typ. |
| Kleinste Schrittweite in θY | 12 µrad | typ. |
| Kleinste Schrittweite in θZ | 25 µrad | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,5 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in Y | ± 0,5 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in Z | ± 0,2 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in θX | ± 6 µrad | typ. |
| Unidirektionale Wiederholgenauigkeit in θY | ± 6 µrad | typ. |
| Unidirektionale Wiederholgenauigkeit in θZ | ± 10 µrad | typ. |
| Umkehrspiel in X | 0,5 µm | typ. |
| Umkehrspiel in Y | 0,5 µm | typ. |
| Umkehrspiel in Z | 0,15 µm | typ. |
| Umkehrspiel in θX | 5 µrad | typ. |
| Umkehrspiel in θY | 5 µrad | typ. |
| Umkehrspiel in θZ | 10 µrad | typ. |
| Integrierter Sensor | Inkrementeller Rotationsencoder | |
| Antriebseigenschaften | H-811.S2 | Toleranz |
| Antriebstyp | Bürstenloser DC-Motor | |
| Mechanische Eigenschaften | H-811.S2 | Toleranz |
| Steifigkeit in X | 0,7 N/µm | |
| Steifigkeit in Y | 0,7 N/µm | |
| Steifigkeit in Z | 8 N/µm | |
| Maximale Nutzlast, beliebige Ausrichtung | 0,9 kg | |
| Maximale Nutzlast, horizontale Ausrichtung | 2,5 kg | |
| Maximale Haltekraft, passiv, beliebige Ausrichtung | 2,5 N | |
| Maximale Haltekraft, passiv, horizontale Ausrichtung | 15 N | |
| Gesamtmasse | 2,2 kg | |
| Material | Edelstahl, Aluminium | |
| Anschlüsse und Umgebung | H-811.S2 | Toleranz |
| Betriebstemperaturbereich | 0 bis 50 °C | |
| Anschluss Datenübertragung | HD D-Sub 78 (m) | |
| Anschluss Versorgungsspannung | M12 4-polig (m) | |
| Kabellänge | 0,5 m | |
| Kabel-Außendurchmesser Versorgungsspannung | 4,95 mm | |
| Minimaler Kabel-Biegeradius bei Festinstallation, Versorgungsspannung | 25 mm | |
| Kabel-Außendurchmesser Datenübertragung | 9,5 mm | |
| Minimaler Kabel-Biegeradius bei Festinstallation, Datenübertragung | 95 mm | |
| Empfohlene Controller/Treiber | C-887.5x |
Die Fixkabel des H-811.S2 haben jeweils eine Länge von 0,5 m.
Die Fixkabel des H-811.S2 sind nicht schleppkettentauglich.
Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Bei der Vermessung der Positionsspezifikationen wird die typische Geschwindigkeit verwendet. Die Daten werden als Messprotokoll mit dem Produkt ausgeliefert und bei PI vorgehalten.
Die maximalen Stellwege der einzelnen Koordinaten (X, Y, Z, θX, θY, θZ) sind voneinander abhängig. Die Daten für jede Achse zeigen jeweils ihren maximalen Stellweg, wenn alle anderen Achsen auf der Nullposition des Nominalstellweges stehen und das werkseitige Koordinatensystem verwendet wird, beziehungsweise wenn der Pivotpunkt auf 0,0,0 gesetzt ist.
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
