L-406.10DD10
Kompakter Lineartisch; DC-Motor; 26 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung; optische Endschalter

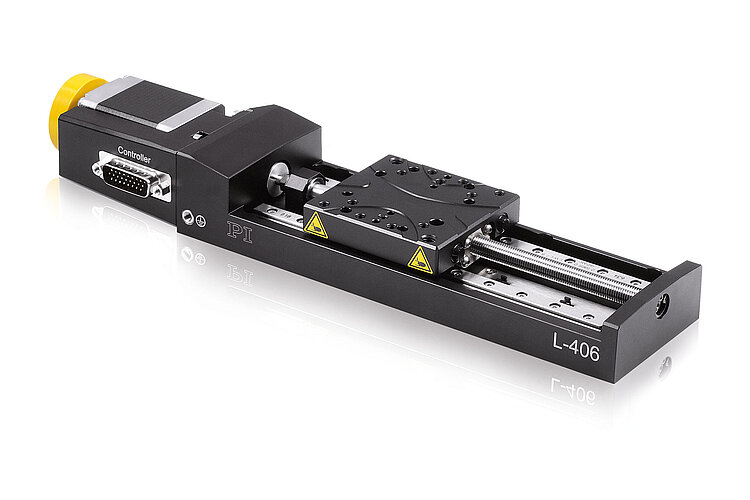

L-406 Kompakter Lineartisch
Für Lasten bis 10 kg
- Stellwege von 26 mm bis 102 mm (1" bis 4")
- Schrittmotor oder DC-Servomotor mit und ohne Getriebe
- Richtungserkennender Referenzschalter
- Integrierte optische Endschalter
L-406 mit DC-Motor, Abmessungen in mm

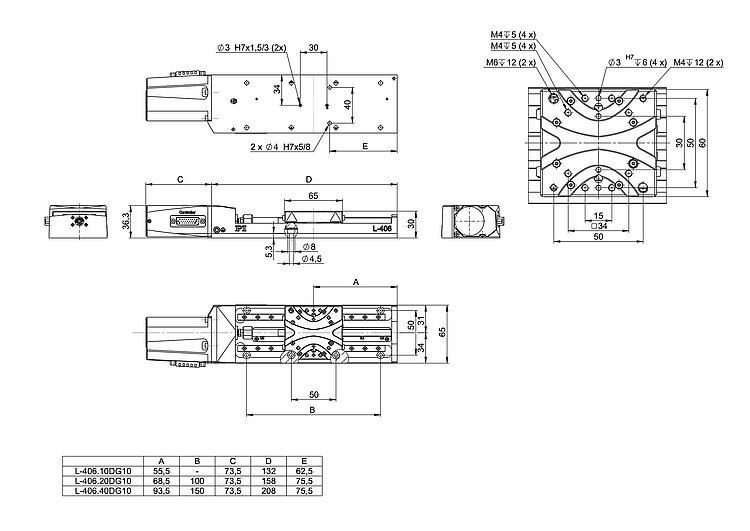

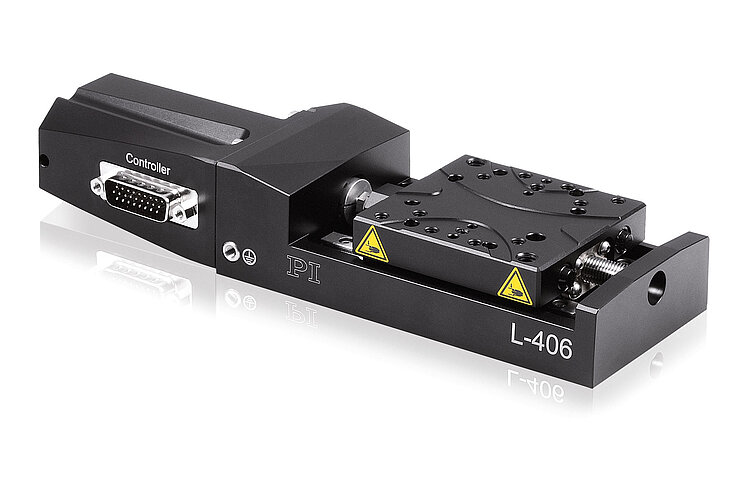

L-406 mit DC-Getriebemotor, Abmessungen in mm

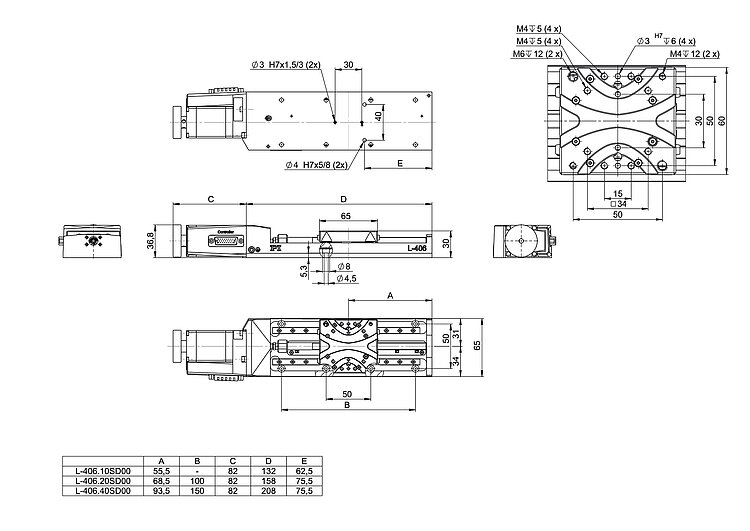

L-406 mit 2-Phasen-Schrittmotor, Abmessungen in mm

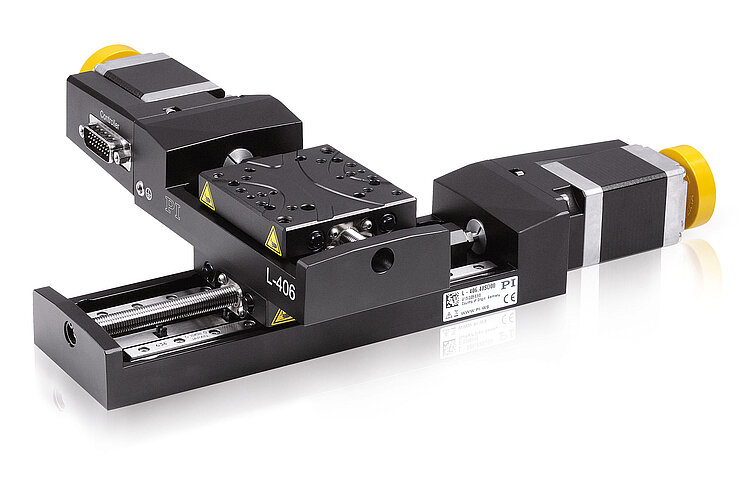

L-406 Lineartische können ohne Adapterplatten für Positionierung in mehreren Achsen kombiniert werden.
L-406 Kompakter Lineartisch
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Lineartisch der Präzisionsklasse
Der Lineartisch verfügt über eine geschliffene Präzisionsgewindespindel, die für ruhigen und gleichmäßigen Lauf sorgt. In Kombination mit der Kugelumlaufführung und dem Grundprofil aus entspanntem Aluminium werden gute Leistungsdaten erzielt.
Antriebsarten
- .xxDD-Variante: DC-Servomotor für mittlere Geschwindigkeit bis 20 mm/s
- .xxDG-Variante: DC-Servomotor mit Getriebe für hohe Drehmomente und Auflösung bei geringer Motorleistung
- .xxSD-Variante: 2-Phasen-Schrittmotor, kosteneffizient für kleine Schrittweiten mit Mikroschritten
Kontaktlose optische Endschalter. Kontaktloser optischer Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs. Integrierter Rotationsencoder auf der Motorwelle (Varianten mit DC-Servomotor).
Kugelumlaufführungen
Kugelumlaufführungen zeichnen sich bei entsprechend sorgfältiger Montage durch eine vorteilhafte Kombination aus hoher Belastbarkeit, Lebensdauer, Wartungsfreiheit und Führungsgenauigkeit aus. Der bewegliche Teil der Tische wird von vier vorgespannten Kugelumlaufschuhen, die auf zwei Führungsschienen laufen, getragen. Jeder Lagerschuh beinhaltet zwei unabhängige Reihen umlaufender Kugeln.
Einsatzgebiete
Präzisions-Mikromontage. Forschung. Automatisierung.
Spezifikationen
Spezifikationen
Wählen Sie einen Stellweg:
| Bewegen | L-406.10DD10 | L-406.20DD10 | L-406.40DD10 | L-406.10DG10 | L-406.20DG10 | L-406.40DG10 | L-406.10SD00 | L-406.20SD00 | L-406.40SD00 | Toleranz |
|---|---|---|---|---|---|---|---|---|---|---|
| Aktive Achsen | X | X | X | X | X | X | X | X | X | |
| Stellweg in X | 26 mm | 52 mm | 102 mm | 26 mm | 52 mm | 102 mm | 26 mm | 52 mm | 102 mm | |
| Maximale Geschwindigkeit in X, unbelastet | 20 mm/s | 20 mm/s | 20 mm/s | 3 mm/s | 3 mm/s | 3 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | |
| Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 2 µm | ± 4 µm | ± 6 µm | ± 2 µm | ± 4 µm | ± 6 µm | ± 2 µm | ± 4 µm | ± 6 µm | typ. |
| Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 2 µm | ± 4 µm | ± 6 µm | ± 2 µm | ± 4 µm | ± 6 µm | ± 2 µm | ± 4 µm | ± 6 µm | typ. |
| Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 70 µrad | ± 90 µrad | ± 100 µrad | ± 70 µrad | ± 90 µrad | ± 100 µrad | ± 70 µrad | ± 90 µrad | ± 100 µrad | typ. |
| Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 70 µrad | ± 90 µrad | ± 100 µrad | ± 70 µrad | ± 90 µrad | ± 100 µrad | ± 70 µrad | ± 90 µrad | ± 100 µrad | typ. |
| Positionieren | L-406.10DD10 | L-406.20DD10 | L-406.40DD10 | L-406.10DG10 | L-406.20DG10 | L-406.40DG10 | L-406.10SD00 | L-406.20SD00 | L-406.40SD00 | Toleranz |
| Kleinste Schrittweite in X | 0,5 µm | 0,5 µm | 0,5 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | typ. |
| Unidirektionale Wiederholgenauigkeit in X | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | ± 0,25 µm | typ. |
| Bidirektionale Wiederholgenauigkeit in X | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | 10 µm | typ. |
| Referenzschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Endschalter | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | Gabellichtschranke, Öffner, 5 V, NPN | |
| Integrierter Sensor | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | |
| Systemauflösung in X | 244 nm | 244 nm | 244 nm | 16,4726 nm | 16,4726 nm | 16,4726 nm | 312,5 nm | 312,5 nm | 312,5 nm | |
| Sensorauflösung | 4096 Impulse/U | 4096 Impulse/U | 4096 Impulse/U | 2048 Impulse/U | 2048 Impulse/U | 2048 Impulse/U | — | — | — | |
| Antriebseigenschaften | L-406.10DD10 | L-406.20DD10 | L-406.40DD10 | L-406.10DG10 | L-406.20DG10 | L-406.40DG10 | L-406.10SD00 | L-406.20SD00 | L-406.40SD00 | Toleranz |
| Antriebstyp | DC-Motor | DC-Motor | DC-Motor | DC-Getriebemotor | DC-Getriebemotor | DC-Getriebemotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
| Betriebsspannung | 24 V | 24 V | 24 V | 12 V | 12 V | 12 V | 24 V | 24 V | 24 V | |
| Antriebskraft in X | 15 N | 15 N | 15 N | 100 N | 100 N | 100 N | 50 N | 50 N | 50 N | typ. |
| Motorauflösung | — | — | — | — | — | — | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | |
| Mechanische Eigenschaften | L-406.10DD10 | L-406.20DD10 | L-406.40DD10 | L-406.10DG10 | L-406.20DG10 | L-406.40DG10 | L-406.10SD00 | L-406.20SD00 | L-406.40SD00 | Toleranz |
| Zulässige Druckkraft in Y | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | max. |
| Zulässige Druckkraft in Z | 100 N | 1000 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | max. |
| Zulässiges Moment in θX | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | max. |
| Zulässiges Moment in θY | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | max. |
| Zulässiges Moment in θZ | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | 7,5 N·m | max. |
| Haltekraft in X, passiv | 15 N | 15 N | 15 N | 100 N | 100 N | 100 N | 50 N | 50 N | 50 N | |
| Bewegte Masse in X, unbelastet | 160 g | 160 g | 160 g | 160 g | 160 g | 160 g | 160 g | 160 g | 160 g | |
| Spindeltyp | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | Trapezgewindespindel | |
| Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | |
| Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
| Gesamtmasse | 800 g | 900 g | 1000 g | 800 g | 900 g | 1000 g | 800 g | 900 g | 1000 g | |
| Material | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | Aluminium, Stahl | |
| Getriebeuntersetzung i | — | — | — | 2401 : 81 | 2401 : 81 | 2401 : 81 | — | — | — | |
| Anschlüsse und Umgebung | L-406.10DD10 | L-406.20DD10 | L-406.40DD10 | L-406.10DG10 | L-406.20DG10 | L-406.40DG10 | L-406.10SD00 | L-406.20SD00 | L-406.40SD00 | Toleranz |
| Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
| Anschluss | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | HD D-Sub 26 (m) | |
| Empfohlene Controller / Treiber | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-863.12 C-885 mit C-863.20C885 C-884.4DC, C-884.6DC Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller |
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch MP150
L-406 Kompakter Linearversteller
Version / Datum
2017-02-16
pdf - 3 MB
Version / Datum
2017-02-16
pdf - 3 MB
3-D-Modelle
3-D-Modelle
L-406 3D-Modell
Version / Datum
2020-06-15
zip - 14 MB
Englisch
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
L-406.20DD10
Kompakter Lineartisch; DC-Motor; 52 mm Stellweg; 1000 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung; optische Endschalter
L-406.40DD10
Kompakter Lineartisch; DC-Motor; 102 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 4096 Impulse/U Sensorauflösung; optische Endschalter
L-406.10DG10
Kompakter Lineartisch; DC-Getriebemotor; 26 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 2048 Impulse/U Sensorauflösung; optische Endschalter
L-406.20DG10
Kompakter Lineartisch; DC-Getriebemotor; 52 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 2048 Impulse/U Sensorauflösung; optische Endschalter
L-406.40DG10
Kompakter Lineartisch; DC-Getriebemotor; 102 mm Stellweg; 100 N Belastbarkeit; 3 mm/s maximale Geschwindigkeit; Trapezgewindespindel; Inkrementeller Rotationsencoder, 2048 Impulse/U Sensorauflösung; optische Endschalter
L-406.10SD00
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 26 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; optische Endschalter
L-406.20SD00
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 52 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; optische Endschalter
L-406.40SD00
Kompakter Lineartisch; 2-Phasen-Schrittmotor; 102 mm Stellweg; 100 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; Trapezgewindespindel; optische Endschalter
