Schnelle, mehrkanalige Gradienten-Suchroutinen

Firmware-Funktionalität bietet schnelle Optimierung in mehreren Achsen

  • Flexible Optimierung von photonischen und optischen Baugruppen
  • Die gleichzeitige Durchführung von Alignment-Prozessen beschleunigt die globale Ausrichtung, da zeitaufwändige repetitive Schleifen entfallen
  • In alle F-712-Systeme integriert
  • Verfügbar für H-811 Hexapoden mit C-887 Hexapod-Controllern
Schnelle, mehrkanalige Gradienten-Suchroutinen
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

Verbesserter Durchsatz in automatisierten Alignment-Prozessen

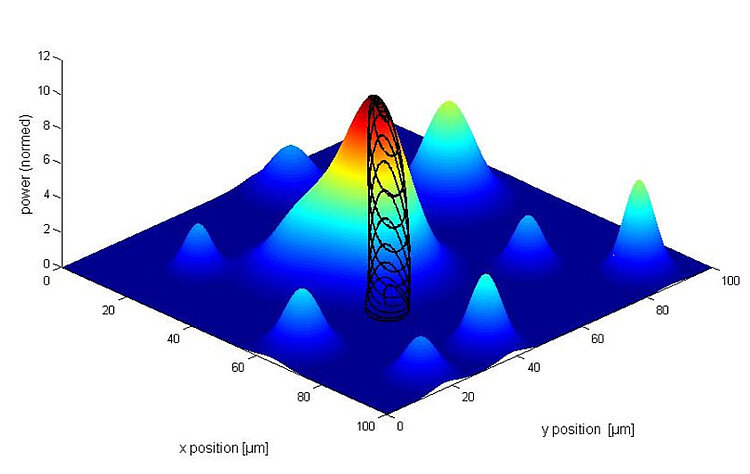

Die Optimierung einer analogen Leistungszahl (LZ), wie beispielsweise die optische Leistungsübertragung oder die Darstellung einer berechneten Größe, wie z.B. die Modulationsübertragungsfunktion (MTF), kann gleichzeitig über mehrere Achsen erfolgen. Jede analoge Leistungszahl, die als +5V/-5V-Spannung dargestellt werden kann wird akzeptiert.

Die Gradientensuchfunktionalität ist in die Firmware der Steuerung integriert, was eine schnelle Ausführung und beste Integration in Prüf- oder Produktionsprozesse ermöglicht. Die langwierige serielle Ausführung der Bewegungsabläufe entfällt, der Gesamtprozess wird spürbar abgekürzt.

Die Anzahl der gleichzeitig möglichen Optimierungen in einem System hängt von Faktoren wie der LZ-Bandbreite, der Last und der gesamten Positionierungsbandbreite ab. Typische Konfigurationen können gleichzeitig XY- und Winkeloptimierungsprozesse durchführen.

Systemkonfiguration / Installationsvoraussetzungen

Die Gradientensuche ist verfügbar für die Hexapod-Mechaniken H-811.F2 und H-811.I2 in Kombination mit einem C-887 Hexapod-Controller, der über einen hochauflösenden Analogeingang verfügt.

Optimierte, schnelle Mehrkanal-Photonik-Ausrichtungssysteme erhältlich

Die volle Optimierungsfunktionalität und eine noch schnellere Ausführung wird mit den speziellen Ausrichtungssystemen F-712 erreicht. Mit einem integrierten 3-Achsen-Piezosystem für beste Dynamik und Stabilität bieten diese Systeme eine unübertroffene Leistung bezüglich gleichzeitiger Durchführbarkeit, höchster Geschwindigkeit und bestem Tracking. Für weitergehende Beratung oder Hilfe wenden Sie sich an einen PI-Anwendungsingenieur.

Spezifikationen

Datenblatt

Datenblatt R-FMP-GSM

Version / Datum
2020-01-30
pdf - 394 KB
Version / Datum
2020-01-30
pdf - 397 KB

Downloads

Datenblatt

Datenblatt

Datenblatt R-FMP-GSM

Version / Datum
2020-01-30
pdf - 394 KB
Version / Datum
2020-01-30
pdf - 397 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

R-FMP-GSM
Gradientensuchmodus. Firmware-Funktionalität zur gleichzeitigen Ausführung von Gradientensuchroutinen in mehreren Bewegungsachsen. Verfügbar für die Hexapod-Mechaniken H-811.F2 und H-811.I2 in Kombination mit einem C-887 Hexapod-Controller, der über hochauflösende analoge Eingänge mit hoher Bandbreite verfügt.
