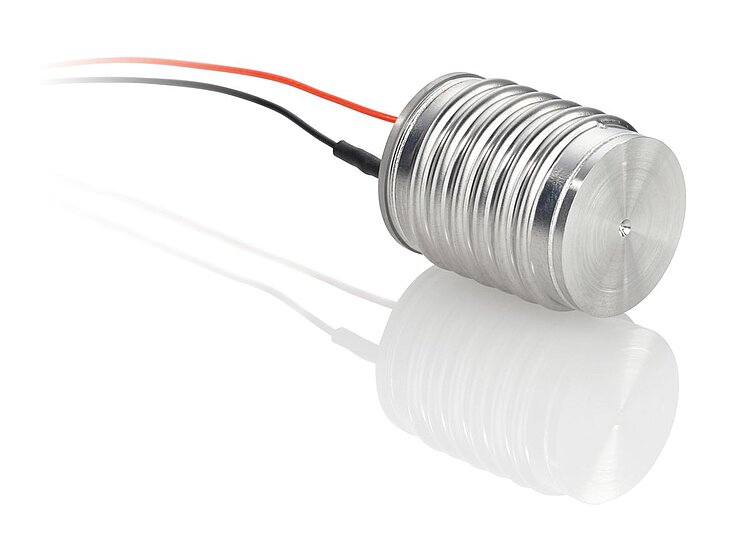

P-88x.x5 Gekapselte PICMA® Stack Piezoaktoren

Für raue Industrieumgebungen

Wassergeschützte Vollkapselung
Überlegene Lebensdauer
Hohe Steifigkeit
µs-Ansprechzeit
Sub-nm-Auflösung
UHV-kompatibel bis 10^-9 hPa

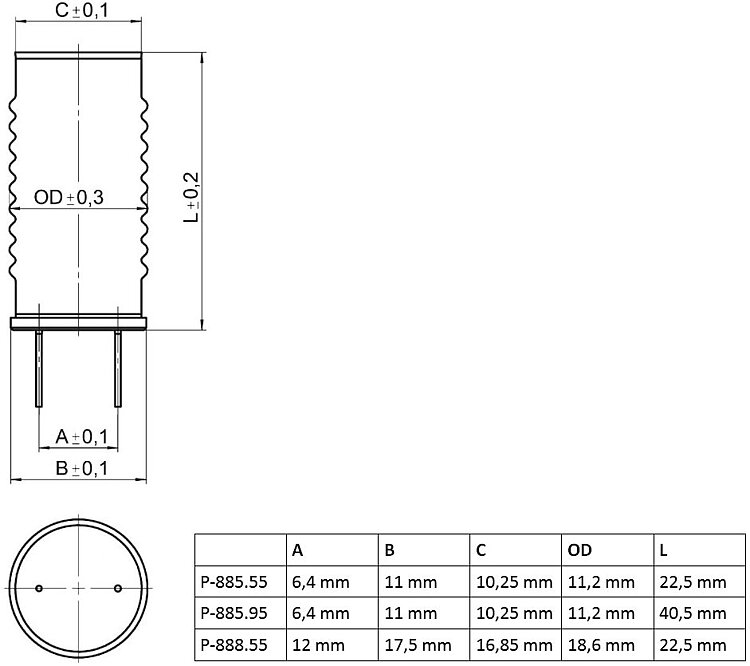

Gekapselte PICMA® Aktoren, Abmessungen in mm.

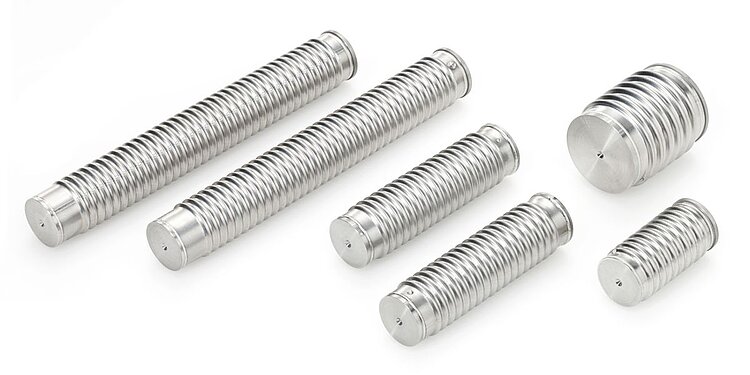

Gekapselte PICMA® Stack Aktoren können auch dann verwendet werden, wenn Öl, Spritzwasser oder dauerhaft hohe Luftfeuchtigkeit die Applikationsumgebung bestimmen. Die Piezoaktoren sind Inertgas umgeben.

Betriebsspannung -20 bis 120 V. UHV-kompatibel bis 10^-9 hPa. Variante für Betrieb in Spritzwasser, Umgebung mit hoher Luftfeuchtigkeit oder Öl.

Spezifikationen Angebot / Bestellung

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	P-885.55	P-885.95	P-888.55	Einheit
Abmessungen OD × L	11,2 mm × 22,5 mm	11,2 mm × 40,5 mm	18,6 mm × 22,5 mm
Nominalstellweg	14	30	14	µm
Maximaler Stellweg	17	36	17	µm
Blockierkraft	850	900	3400	N
Steifigkeit	50	25	200	N/µm
Kapazität	1,5	3,1	6,0	µF
Resonanzfrequenz	60	35	60	kHz
Masse	6,5	11,6	20,0	g

Nominalstellweg: Bei 0 bis 100 V, Toleranz ±10 %.

Maximaler Stellweg: Bei 0 bis 120 V, Toleranz ±10 %.

Blockierkraft: Bei 0 bis 120 V.

Elektrische Kapazität: Gemessen bei 1 V_pp, 1 kHz, RT, Toleranz ±20 %.

Resonanzfrequenz: Gemessen bei 1 V_pp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert, Toleranz ±20 %.

Piezokeramik: PIC252.

Standardanschlüsse: PTFE-isolierte Anschlusslitzen, UHV-kompatibel, 100 mm, AWG 30, Ø 0,61 mm.

Betriebsspannungsbereich: -20 bis 120 V.

Betriebstemperaturbereich: -40 bis 150 °C.Der Betriebstemperaturbereich gilt nicht für den dynamischen Betrieb. Wenn Ihre Anwendung den dynamischen Betrieb vorsieht, kontaktieren Sie unseren .

Sonderausführungen auf Anfrage.
