PL088.30
PICMA® Chip Miniatur-Piezoaktor, 2,2 µm Stellweg, 10 mm × 10 mm × 2 mm
PL0xx PICMA® Chip Aktoren

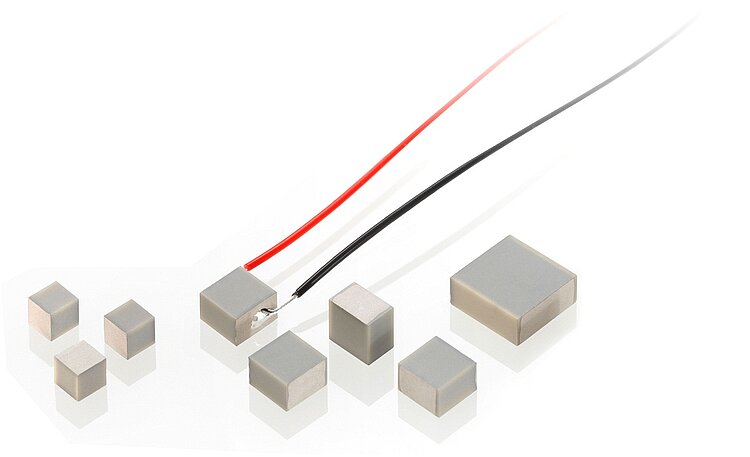

Miniatur-Multilayer-Piezoaktoren
- Überlegene Lebensdauer
- Ultrakompakt: Ab 2 mm × 2 mm × 2 mm
- Ideal für den dynamischen Betrieb
- µs-Ansprechzeit
- Sub-nm-Auflösung
- UHV-kompatibel bis 10-9 hPa
Auf Anfrage können PICMA® Chip Piezoaktoren mit vollkeramisch isolierter Innenbohrung (links) oder mit überschliffenen Keramikendflächen gefertigt werden (rechts)
PL0xx PICMA® Chip Aktoren
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Piezolinearaktor mit PICMA® Multilayer-Technologie
Betriebsspannung -20 bis 100 V. Keramische Isolierung, polymerfrei. Unempfindlich gegen Luftfeuchtigkeit. UHV-kompatibel bis 10-9 hPa, kein Ausgasen, hohe Ausheiztemperatur. Flexibel durch zahlreiche Ausführungsvarianten. Versionen mit quadratischem, rundem oder ringförmigem Querschnitt.
Mögliche Modifikationen
PTFE-isolierte Anschlusslitzen. Verschiedene Geometrien, Innenbohrung. Überschliffene Keramikendflächen.
Einsatzgebiete
Industrie und Forschung. Für Lasertuning, Mikrodosierung, Life Sciences.
Spezifikationen
Spezifikationen

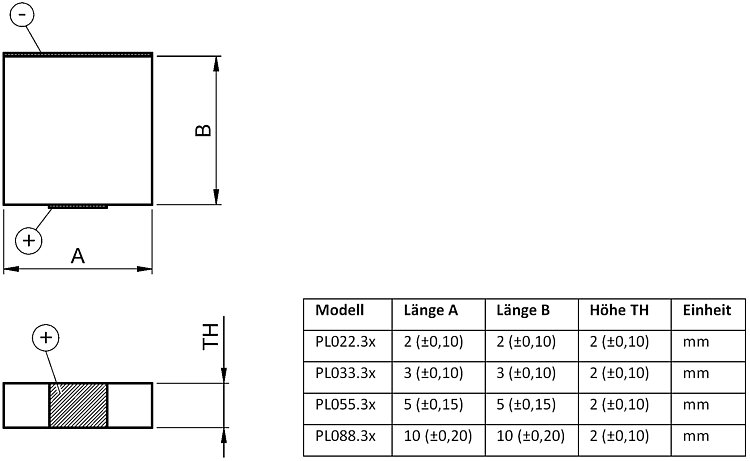

| PL022.3x | PL033.3x | PL055.3x | PL088.3x | Einheit | Toleranz | |
|---|---|---|---|---|---|---|
Kantenlänge (A) | 2 ±0,10 | 3 ±0,10 | 5 ±0,15 | 10 ±0,20 | mm | |
Kantenlänge (B) | 2 ±0,10 | 3 ±0,10 | 5 ±0,15 | 10 ±0,20 | mm | |
Höhe (TH) | 2 ±0,10 | 2 ±0,10 | 2 ±0,10 | 2 ±0,10 | mm | |
Stellweg* | 2,2 | 2,2 | 2,2 | 2,2 | µm | ±20 % |
Blockierkraft** | >120 | >300 | >500 | >2000 | N | |
Elektrische Kapazität*** | 25 | 75 | 250 | 1100 | nF | ±20 % |
Axiale Resonanzfrequenz**** | >600 | >600 | >600 | >600 | kHz | |
Piezokeramik | PIC252 | PIC252 | PIC252 | PIC252 | ||
Betriebsspannungsbereich | -20 bis 100 | -20 bis 100 | -20 bis 100 | -20 bis 100 | V | |
Betriebstemperaturbereich | -40 bis 150 | -40 bis 150 | -40 bis 150 | -40 bis 150 | °C | |
Empfohlene Vorspannung für den dynamischen Betrieb | 15 | 15 | 15 | 15 | MPa | |
Maximale Vorspannung für konstante Kraftausübung | 30 | 30 | 30 | 30 | MPa | |
Empfohlene Elektroniken | E-610, E-617, E-831 | E-610, E-617, E-831 | E-610, E-617, E-831 | E-610, E-617, E-831 |
Standardanschlüsse: PL0xx.31: PTFE-isolierte Anschlusslitzen, UHV-kompatibel, 100 mm, AWG 32, Ø 0,49 mm; PL0xx.30: lötbare Kontakte
* Bei 0 bis 100 V. Die Werte beziehen sich auf das freie Bauelement und können sich im verklebten Zustand reduzieren.
** Bei 0 bis 100 V
*** Gemessen bei 1 Vpp, 1 kHz, RT
**** Gemessen bei 1 Vpp, unbelastet, beidseitig frei. Bei einseitiger Einspannung halbiert sich der Wert. Laterale Resonanzfrequenzen können je nach Einbausituation unterhalb der axialen Resonanzfrequenzen liegen.
Sonderausführungen auf Anfrage.
