P-007.00
PICA Stack Piezoaktor, 5 µm Stellweg, OD 7 mm × L 8 mm
P-007 – P-056 PICA Stack Piezoaktoren
Hohe Kräfte, große Auslenkungen, flexibel fertigbar
- Stellwege bis 300 µm
- Hohe Belastbarkeit
- Krafterzeugung bis 80 kN
- Sehr zuverlässig: >109 Zyklen

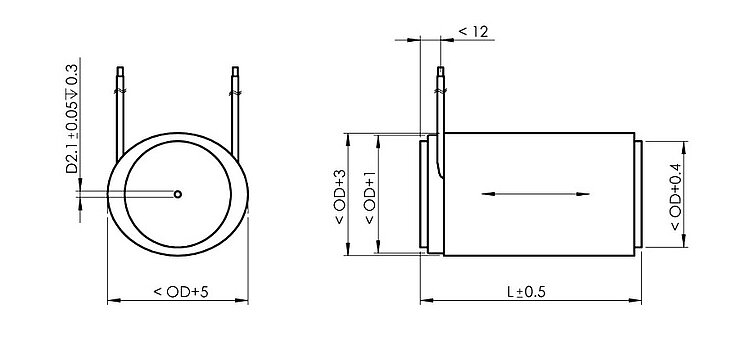

PICA Stack, Abmessungen in mm. L, OD siehe Datentabelle

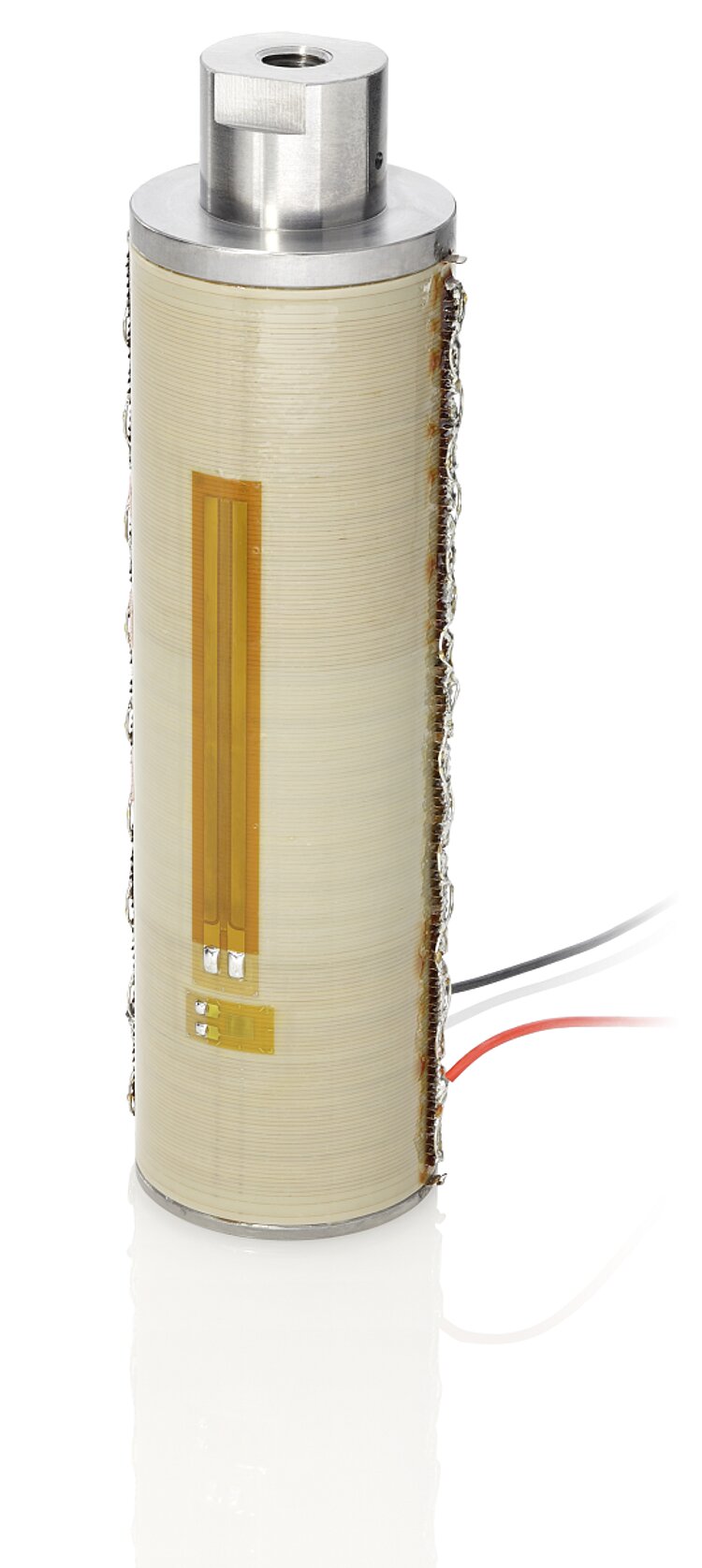

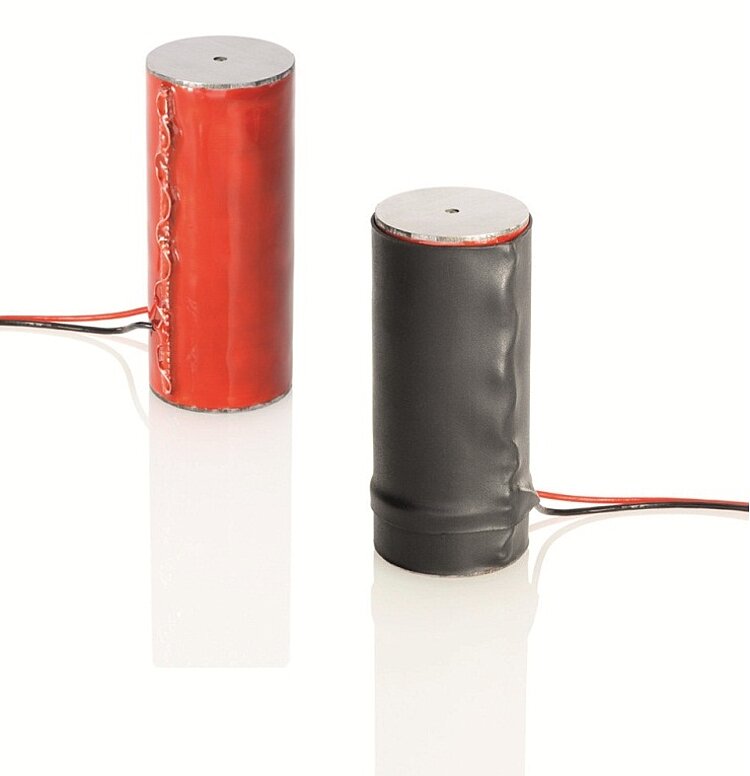

Sonderaktor mit kundenspezifischem Kopfstück und applizierten DMS-Sensoren. Die Polymerschutzschicht kann unterschiedlich gefärbt sein. Standardversionen werden mit Anschlusslitzen und schwart umhüllt ausgeliefert
P-007 – P-056 PICA Stack Piezoaktoren
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Piezolinearaktor in gestapelter Bauweise
Betriebsspannung 0 bis 1000 V. Lange Lebensdauer ohne Leistungseinbußen. Große spezifische Auslenkung. Hohe Kräfte. Sub-nm-Auflösung, µs-Ansprechzeit. Betriebstemperaturbereich -20 bis 85 °C
Mögliche Modifikationen
- DMS-Sensoren für Positionsstabilität
- Piezokeramikmaterial
- Spannungsbereich, Auslenkung, Lagendicke
- Belastbarkeit, Krafterzeugung
- Geometrie: rund, rechteckig
- Endstücke: flach, sphärisch, Metall, Keramik, Glas, Saphir etc.
- Integrierte piezoelektrische Kraftdetektorscheiben
- Erweiterter Temperaturbereich, Temperatursensor
- Vakuumkompatible und unmagnetische Versionen
- Verringerte Längentoleranzen
Einsatzgebiete
Industrie und Forschung. Für Hochlast-Präzisionspositionierung, Präzisionsmechanik und -fertigung, Schaltanwendungen
Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen
Stellweg | Durchmesser OD | Länge L | Blockierkraft | Steifigkeit | Elektrische Kapazität | Resonanzfrequenz | |
|---|---|---|---|---|---|---|---|
µm | mm | mm | N | N/µm | nF | kHz | |
P-007.00 | 5 | 7 | 8 | 650 | 130 | 11 | 126 |
P-007.10 | 15 | 7 | 17 | 850 | 59 | 33 | 59 |
P-007.20 | 30 | 7 | 29 | 1000 | 35 | 64 | 36 |
P-007.40 | 60 | 7 | 54 | 1150 | 19 | 130 | 20 |
P-010.00 | 5 | 10 | 8 | 1400 | 270 | 21 | 126 |
P-010.10 | 15 | 10 | 17 | 1800 | 120 | 64 | 59 |
P-010.20 | 30 | 10 | 30 | 2100 | 71 | 130 | 35 |
P-010.40 | 60 | 10 | 56 | 2200 | 38 | 260 | 20 |
P-010.80 | 120 | 10 | 107 | 2400 | 20 | 510 | 10 |
P-016.10 | 15 | 16 | 17 | 4600 | 320 | 180 | 59 |
P-016.20 | 30 | 16 | 29 | 5500 | 190 | 340 | 36 |
P-016.40 | 60 | 16 | 54 | 6000 | 100 | 680 | 20 |
P-016.80 | 120 | 16 | 101 | 6500 | 54 | 1300 | 11 |
P-016.90 | 180 | 16 | 150 | 6500 | 36 | 2000 | 7 |
P-025.10 | 15 | 25 | 18 | 11000 | 740 | 400 | 56 |
P-025.20 | 30 | 25 | 30 | 13000 | 440 | 820 | 35 |
P-025.40 | 60 | 25 | 53 | 15000 | 250 | 1700 | 21 |
P-025.80 | 120 | 25 | 101 | 16000 | 130 | 3400 | 11 |
P-025.90 | 180 | 25 | 149 | 16000 | 89 | 5100 | 7 |
P-025.150 | 250 | 25 | 204 | 16000 | 65 | 7100 | 5 |
P-025.200 | 300 | 25 | 244 | 16000 | 54 | 8500 | 5 |
P-035.10 | 15 | 35 | 20 | 20000 | 1300 | 700 | 51 |
P-035.20 | 30 | 35 | 32 | 24000 | 810 | 1600 | 33 |
P-035.40 | 60 | 35 | 57 | 28000 | 460 | 3300 | 19 |
P-035.80 | 120 | 35 | 104 | 30000 | 250 | 6700 | 11 |
P-035.90 | 180 | 35 | 153 | 31000 | 170 | 10000 | 7 |
P-045.20 | 30 | 45 | 33 | 39000 | 1300 | 2800 | 32 |
P-045.40 | 60 | 45 | 58 | 44000 | 740 | 5700 | 19 |
P-045.80 | 120 | 45 | 105 | 49000 | 410 | 11000 | 10 |
P-045.90 | 180 | 45 | 154 | 50000 | 280 | 17000 | 7 |
P-050.20 | 30 | 50 | 33 | 48000 | 1600 | 3400 | 32 |
P-050.40 | 60 | 50 | 58 | 55000 | 910 | 7000 | 19 |
P-050.80 | 120 | 50 | 105 | 60000 | 500 | 14000 | 10 |
P-050.90 | 180 | 50 | 154 | 61000 | 340 | 22000 | 7 |
P-056.20 | 30 | 56 | 33 | 60000 | 2000 | 4300 | 32 |
P-056.40 | 60 | 56 | 58 | 66000 | 1100 | 8900 | 19 |
P-056.80 | 120 | 56 | 105 | 76000 | 630 | 18000 | 10 |
P-056.90 | 180 | 56 | 154 | 78000 | 430 | 27000 | 7 |
Downloads
Dokumentation
Dokumentation
Benutzerhandbuch PZ138
PICA Piezoaktoren: P-007, P-010, P-016, P-025, P-035, P-045, P-050, P-056 PICA Stack/Power/Thru Sonderprodukte
Version / Datum
2014-12-10
pdf - 922 KB
Version / Datum
2014-12-10
pdf - 923 KB
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
P-007.10
PICA Stack Piezoaktor, 15 µm Stellweg, OD 7 mm × L 17 mm
P-007.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 7 mm × L 29 mm
P-007.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 7 mm × L 54 mm
P-010.00
PICA Stack Piezoaktor, 5 µm Stellweg, OD 10 mm × L 8 mm
P-010.10
PICA Stack Piezoaktor, 15 µm Stellweg, OD 10 mm × L 17 mm
P-010.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 10 mm × L 30 mm
P-010.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 10 mm × L 56 mm
P-010.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 10 mm × L 107 mm
P-016.10
PICA Stack Piezoaktor, 15 µm Stellweg, OD 16 mm × L 17 mm
P-016.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 16 mm × L 29 mm
P-016.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 16 mm × L 54 mm
P-016.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 16 mm × L 101 mm
P-016.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 16 mm × L 150 mm
P-025.10
PICA Stack Piezoaktor, 15 µm Stellweg, OD 25 mm × L 18 mm
P-025.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 25 mm × L 30 mm
P-025.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 25 mm × L 53 mm
P-025.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 25 mm × L 101 mm
P-025.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 25 mm × L 149 mm
P-025.150
PICA Stack Piezoaktor, 250 µm Stellweg, OD 25 mm × L 204 mm
P-025.200
PICA Stack Piezoaktor, 300 µm Stellweg, OD 25 mm × L 244 mm
P-035.10
PICA Stack Piezoaktor, 15 µm Stellweg, OD 35 mm × L 20 mm
P-035.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 35 mm × L 32 mm
P-035.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 35 mm × L 57 mm
P-035.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 35 mm × L 104 mm
P-035.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 35 mm × L 153 mm
P-045.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 45 mm × L 33 mm
P-045.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 45 mm × L 58 mm
P-045.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 45 mm × L 105 mm
P-045.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 45 mm × L 154 mm
P-050.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 50 mm × L 33 mm
P-050.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 50 mm × L 58 mm
P-050.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 50 mm × L 105 mm
P-050.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 50 mm × L 154 mm
P-056.20
PICA Stack Piezoaktor, 30 µm Stellweg, OD 56 mm × L 33 mm
P-056.40
PICA Stack Piezoaktor, 60 µm Stellweg, OD 56 mm × L 58 mm
P-056.80
PICA Stack Piezoaktor, 120 µm Stellweg, OD 56 mm × L 105 mm
P-056.90
PICA Stack Piezoaktor, 180 µm Stellweg, OD 56 mm × L 154 mm
Sonderausführungen und andere Spezifikationen auf Anfrage.
