P-010.xxH – P-025.xxH PICA Thru Ringaktoren

P-010.xxH – P-025.xxH PICA Thru Ringaktoren

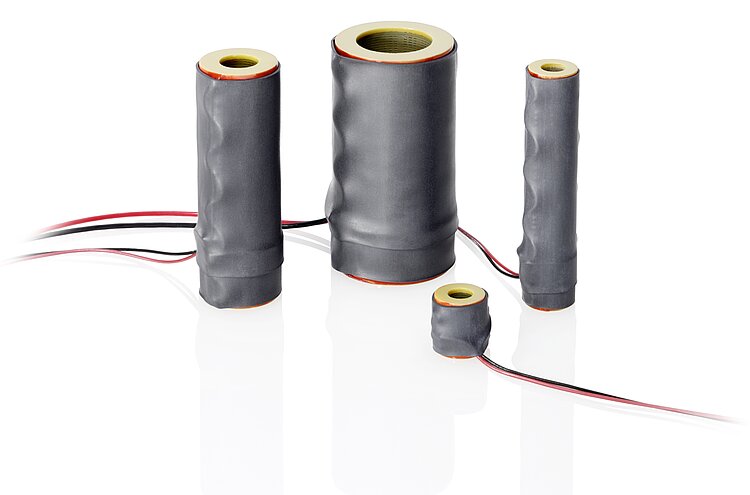

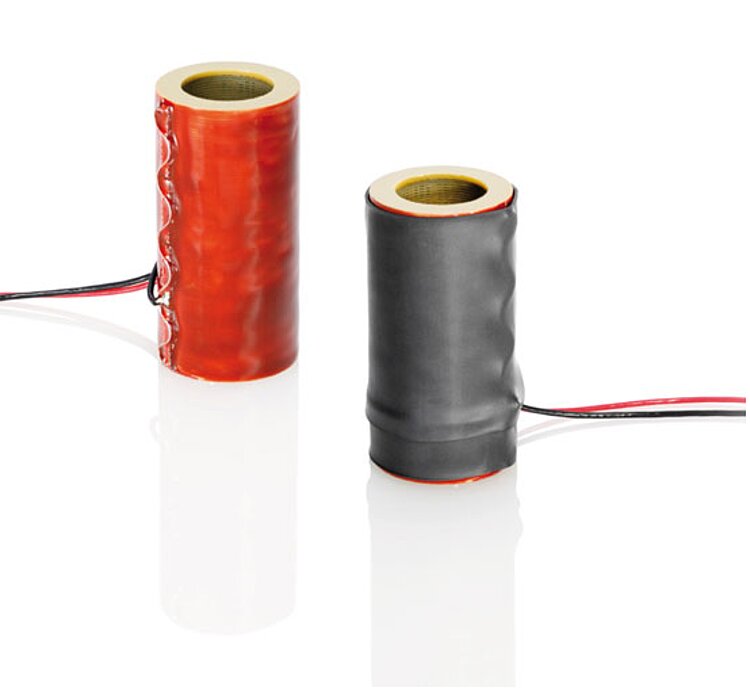

Hochbelastbare Piezoaktoren mit Innenbohrung

Hohe Belastbarkeit
Sehr zuverlässig: >10⁹ Zyklen
µs-Ansprechzeit
Sub-nm-Auflösung
Flexibel durch zahlreiche Ausführungsvarianten

Angebot / Bestellung

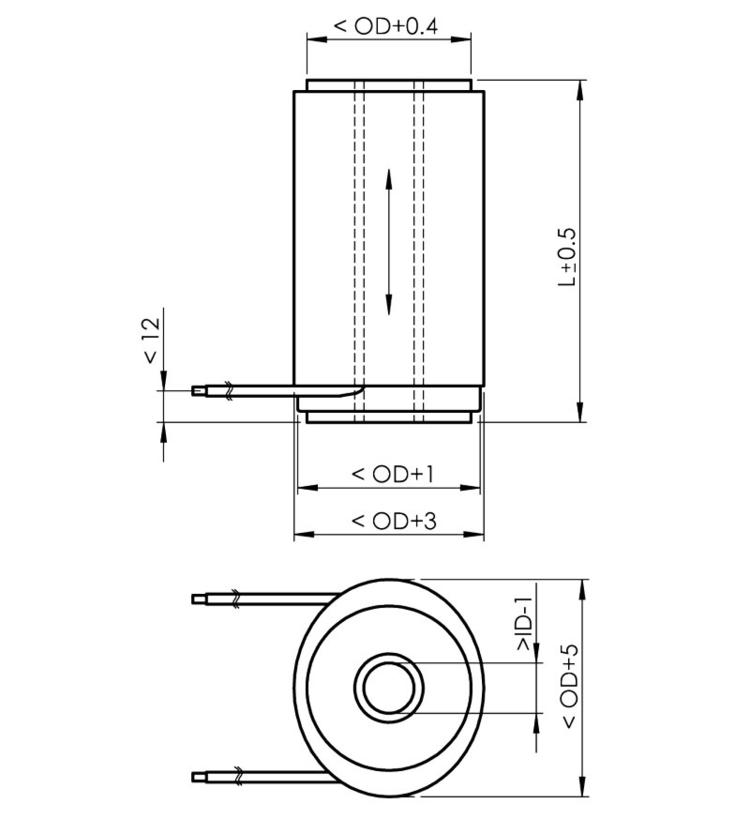

PICA Thru, Abmessungen in mm

Betriebsspannung 0 bis 1000 V. Lange Lebensdauer ohne Leistungseinbußen. Große spezifische Auslenkung. Aufbringen einer mechanischen Vorspannung über Innenbohrung möglich

DMS-Sensoren für Positionsstabilität
Piezokeramikmaterial
Spannungsbereich, Auslenkung, Lagendicke
Belastbarkeit, Krafterzeugung
Geometrie: rund, rechteckig, andere Durchmesser
Endstück: flach
Integrierte piezoelektrische Kraftdetektorscheiben
Erweiterter Temperaturbereich
UHV-kompatible Versionen bis 10^-9hPa
Unmagnetische Ausführungen
Verringerte Längentoleranzen

Industrie und Forschung. Für Optik, Präzisionsmechanik und -fertigung, Lasertuning

Spezifikationen

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.

	Stellweg	Durchmesser OD	Durchmesser ID	Länge L	Blockierkraft	Steifigkeit	Elektrische Kapazität	Resonanzfrequenz
	µm	mm	mm	mm	N	N/µm	nF	kHz
P-010.00H	5	10	5	7	1200	230	15	144
P-010.10H	15	10	5	15	1700	110	40	67
P-010.20H	30	10	5	27	1800	59	82	39
P-010.40H	60	10	5	54	1800	29	180	21
P-016.00H	5	16	8	7	2900	580	42	144
P-016.10H	15	16	8	15	4100	270	120	67
P-016.20H	30	16	8	27	4500	150	230	39
P-016.40H	60	16	8	52	4700	78	490	21
P-025.10H	15	25	16	16	7400	490	220	63
P-025.20H	30	25	16	27	8700	290	430	39
P-025.40H	60	25	16	51	9000	150	920	22
P-025.50H	80	25	16	66	9600	120	1200	17

Dokumentation

PICA Piezoaktoren: P-007, P-010, P-016, P-025, P-035, P-045, P-050, P-056 PICA Stack/Power/Thru Sonderprodukte

Version / Datum

2014-12-10

pdf - 922 KB

Version / Datum

2014-12-10

pdf - 923 KB

Dokumentation

PICA Piezoaktoren bis 1000 V: P-0xx, P-1xx, P-405, PICA Stack, PICA Power, PICA Thru, PICA Shear, Picoactuator®

Version / Datum

3.0.0 04/2021

pdf - 812 KB

Version / Datum

3.0.0 04/2021

pdf - 826 KB

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

P-010.00H

PICA Thru Piezoaktor, 5 µm Stellweg, OD 10 mm × ID 5 mm × L 7 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-010.10H

PICA Thru Piezoaktor, 15 µm Stellweg, OD 10 mm × ID 5 mm × L 15 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-010.20H

PICA Thru Piezoaktor, 30 µm Stellweg, OD 10 mm × ID 5 mm × L 27 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-010.40H

PICA Thru Piezoaktor, 60 µm Stellweg, OD 10 mm × ID 5 mm × L 54 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-016.00H

PICA Thru Piezoaktor, 5 µm Stellweg, OD 16 mm × ID 8 mm × L 7 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-016.10H

PICA Thru Piezoaktor, 15 µm Stellweg, OD 16 mm × ID 8 mm × L 15 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-016.20H

PICA Thru Piezoaktor, 30 µm Stellweg, OD 16 mm × ID 8 mm × L 27 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-016.40H

PICA Thru Piezoaktor, 60 µm Stellweg, OD 16 mm × ID 8 mm × L 52 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-025.10H

PICA Thru Piezoaktor, 15 µm Stellweg, OD 25 mm × ID 16 mm × L 16 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-025.20H

PICA Thru Piezoaktor, 30 µm Stellweg, OD 25 mm × ID 16 mm × L 27 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-025.40H

PICA Thru Piezoaktor, 60 µm Stellweg, OD 25 mm × ID 16 mm × L 51 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

P-025.50H

PICA Thru Piezoaktor, 80 µm Stellweg, OD 25 mm × ID 16 mm × L 66 mm

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführungen und andere Spezifikationen auf Anfrage.
