Lineartisch; DC-Motor; 25 mm Stellweg; 50 N Belastbarkeit; 20 mm/s maximale Geschwindigkeit; metrische Gewindespindel; Inkrementeller Rotationsencoder, 2000 Impulse/U Auflösung, A/B-Quadratur, RS-422
VT-80 Lineartisch
Basisversion für universelle Einsatzgebiete
- Stellwege von 25 bis 300 mm (1 bis 12")
- Flache Bauform, auch für XY-Kombinationen
- Max. Geschwindigkeit bis 20 mm/s
- Belastbar bis 5 kg
- Vakuumkompatible Artikel verfügbar

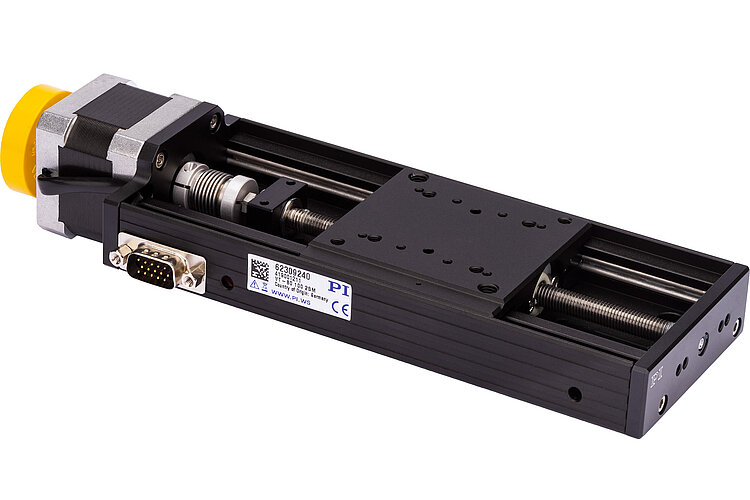

Lineartisch der Standardklasse
Kugelumlaufführungen und Präzisions-Gewindespindel für ruhigen und gleichmäßigen Vorschub. Grundprofil aus entspanntem Aluminium für hohe Stabilität. Mechanische Endschalter.
XY-Kombinationen

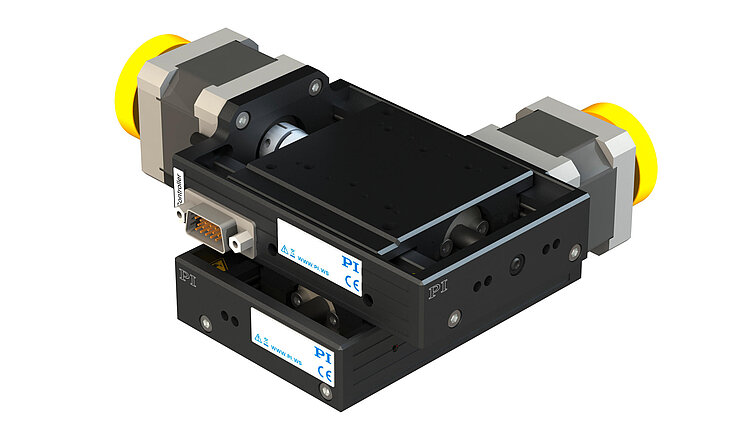

XY-Kombinationen aus VT-80 Lineartischen sind ohne Adapter möglich. Die kompakte XY-Variante mit 25 mm Stellweg pro Achse ist für beide Motortypen als Werksoption (werksseitig vormontiert) erhältlich:
- 62309111: VT-80 XY-Lineartisch, DC-Motor, 80 mm Breite, 25 mm Stellweg, mechanische Endschalter, werksseitig vormontierte XYKombination aus zwei 62309110-0000 Lineartischen
- 62309211: VT-80 XY-Lineartisch, Schrittmotor, 80 mm Breite, 25 mm Stellweg, mechanische Endschalter, werksseitig vormontierte XYKombination aus zwei 62309210-0000 Lineartischen
Alle anderen Stellwegsvarianten können durch den Kunden selbst zu XY-Kombinationen verbunden werden.
Beachten Sie, dass Spezifikationen für XY-Kombinationen von den Spezifikationen der Einzelachsen abweichen können.
Antriebsarten
- Geregelter DC-Motor mit Rotationsencoder auf der Antriebswelle
- 2-Phasen-Schrittmotor für hohes Drehmoment auch bei kleinen Geschwindigkeiten und hohe Auflösung
Kugelumlaufführungen
Kugelumlaufführungen zeichnen sich bei entsprechend sorgfältiger Montage durch eine vorteilhafte Kombination aus hoher Belastbarkeit, Lebensdauer und Führungsgenauigkeit aus.
Einsatzgebiete
Positionierungsaufgaben in Industrie und Forschung mit geringer Einschaltdauer.
Spezifikationen
Spezifikationen

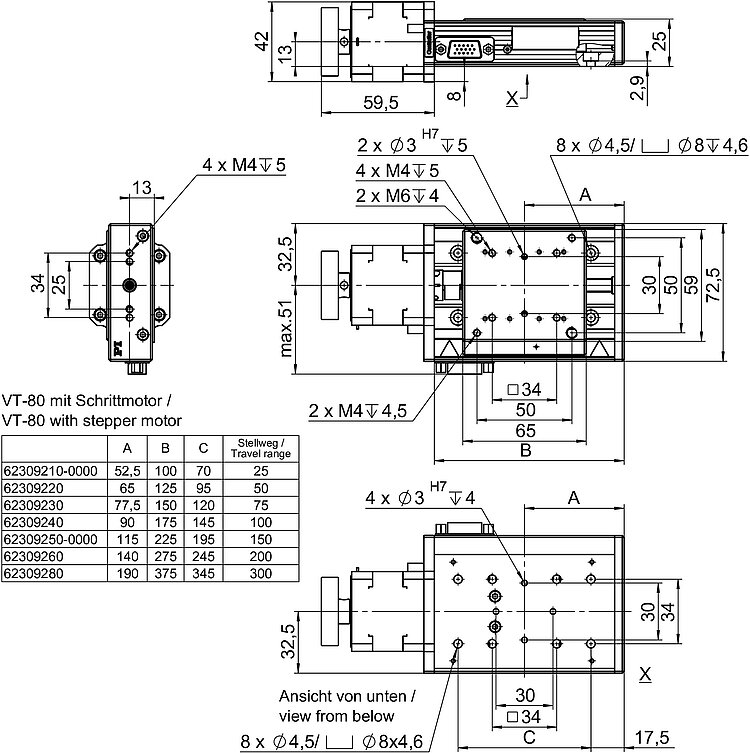

Bewegen | 62309110-0000 | 62309120 | 62309130 | 62309140 | 62309150 | 62309160 | 62309180 | 62309210-0000 | 62309220 | 62309230 | 62309240 | 62309250-0000 | 62309260 | 62309280 | Toleranz |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | X | X | X | X | X | X | X | X | X | X | |
Stellweg in X | 25 mm | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 300 mm | 25 mm | 50 mm | 75 mm | 100 mm | 150 mm | 200 mm | 300 mm | |
Maximale Geschwindigkeit in X, unbelastet | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | 20 mm/s | |
Geradheitsabweichung E_YX (Geradheit) | ± 8 µm | ± 10 µm | ± 11 µm | ± 12 µm | ± 14 µm | ± 20 µm | ± 35 µm | ± 8 µm | ± 10 µm | ± 11 µm | ± 12 µm | ± 14 µm | ± 20 µm | ± 35 µm | typ. |
Geradheitsabweichung E_ZX (Ebenheit) | ± 8 µm | ± 10 µm | ± 11 µm | ± 12 µm | ± 14 µm | ± 20 µm | ± 35 µm | ± 8 µm | ± 10 µm | ± 11 µm | ± 12 µm | ± 14 µm | ± 20 µm | ± 35 µm | typ. |
Winkelabweichung E_BX (Nicken) | ± 100 µrad | ± 110 µrad | ± 120 µrad | ± 130 µrad | ± 150 µrad | ± 170 µrad | ± 210 µrad | ± 100 µrad | ± 110 µrad | ± 120 µrad | ± 130 µrad | ± 150 µrad | ± 170 µrad | ± 210 µrad | typ. |
Winkelabweichung E_CX (Gieren) | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 170 µrad | ± 210 µrad | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 150 µrad | ± 170 µrad | ± 210 µrad | typ. |
Positionieren | 62309110-0000 | 62309120 | 62309130 | 62309140 | 62309150 | 62309160 | 62309180 | 62309210-0000 | 62309220 | 62309230 | 62309240 | 62309250-0000 | 62309260 | 62309280 | Toleranz |
Kleinste Schrittweite in X | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 1 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | 0,2 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | ± 0,2 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | 20 µm | typ. |
Endschalter | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | Mechanisch, Öffner, bis 30 V, NPN | |
Motorencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | Inkrementeller Rotationsencoder | — | — | — | — | — | — | — | |
Sensorsignal Motorencoder | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | A/B-Quadratur, RS-422 | — | — | — | — | — | — | — | |
Auflösung Motorencoder | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | 2000 Impulse/U | — | — | — | — | — | — | — | |
Antriebseigenschaften | 62309110-0000 | 62309120 | 62309130 | 62309140 | 62309150 | 62309160 | 62309180 | 62309210-0000 | 62309220 | 62309230 | 62309240 | 62309250-0000 | 62309260 | 62309280 | Toleranz |
Antriebstyp | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | DC-Motor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | 2-Phasen-Schrittmotor | |
Nennspannung | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | 24 V | — | — | — | — | — | — | — | |
Nennstrom, effektiv | 0,98 A | 0,98 A | 0,98 A | 0,98 A | 0,98 A | 0,98 A | 0,98 A | 1,7 A | 1,7 A | 1,7 A | 1,7 A | 1,7 A | 1,7 A | 1,7 A | typ. |
Motorauflösung | — | — | — | — | — | — | — | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | 200 Vollschritte/U | |
Antriebskraft in positiver Bewegungsrichtung in X | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | typ. |
Antriebskraft in negativer Bewegungsrichtung in X | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | typ. |
Widerstand Phase-Phase | 5,78 Ω | 5,78 Ω | 5,78 Ω | 5,78 Ω | 5,78 Ω | 5,78 Ω | 5,78 Ω | 1,7 Ω | 1,7 Ω | 1,7 Ω | 1,7 Ω | 1,7 Ω | 1,7 Ω | 1,7 Ω | typ. |
Induktivität Phase-Phase | 0,55 mH | 0,55 mH | 0,55 mH | 0,55 mH | 0,55 mH | 0,55 mH | 0,55 mH | 3,3 mH | 3,3 mH | 3,3 mH | 3,3 mH | 3,3 mH | 3,3 mH | 3,3 mH | |
Mechanische Eigenschaften | 62309110-0000 | 62309120 | 62309130 | 62309140 | 62309150 | 62309160 | 62309180 | 62309210-0000 | 62309220 | 62309230 | 62309240 | 62309250-0000 | 62309260 | 62309280 | Toleranz |
Zulässige Druckkraft in Y | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | 30 N | max. |
Zulässige Druckkraft in Z | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | 50 N | max. |
Zulässiges Moment in θX | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | 5 N·m | max. |
Zulässiges Moment in θY | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | max. |
Zulässiges Moment in θZ | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | 2,5 N·m | max. |
Haltekraft in X, passiv | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | 40 N | |
Bewegte Masse in X, unbelastet | 130 g | 140 g | 140 g | 150 g | 150 g | 150 g | 150 g | 160 g | 160 g | 170 g | 170 g | 170 g | 180 g | 180 g | |
Spindeltyp | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | metrische Gewindespindel | |
Spindelsteigung | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | |
Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
Gesamtmasse | 550 g | 650 g | 700 g | 750 g | 850 g | 950 g | 1250 g | 550 g | 650 g | 700 g | 750 g | 850 g | 950 g | 1250 g | |
Material | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | Aluminium, eloxiert | |
Anschlüsse und Umgebung | 62309110-0000 | 62309120 | 62309130 | 62309140 | 62309150 | 62309160 | 62309180 | 62309210-0000 | 62309220 | 62309230 | 62309240 | 62309250-0000 | 62309260 | 62309280 | Toleranz |
Betriebstemperaturbereich | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | 5 bis 40 °C | |
Anschluss | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | HD D-Sub 15 (m) | |
Empfohlene Controller / Treiber | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-863 C-885 mit C-863.20C885 C-884 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller | C-663.12 C-885 mit C-663.12C885 Modularer ACS-Controller |
Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
