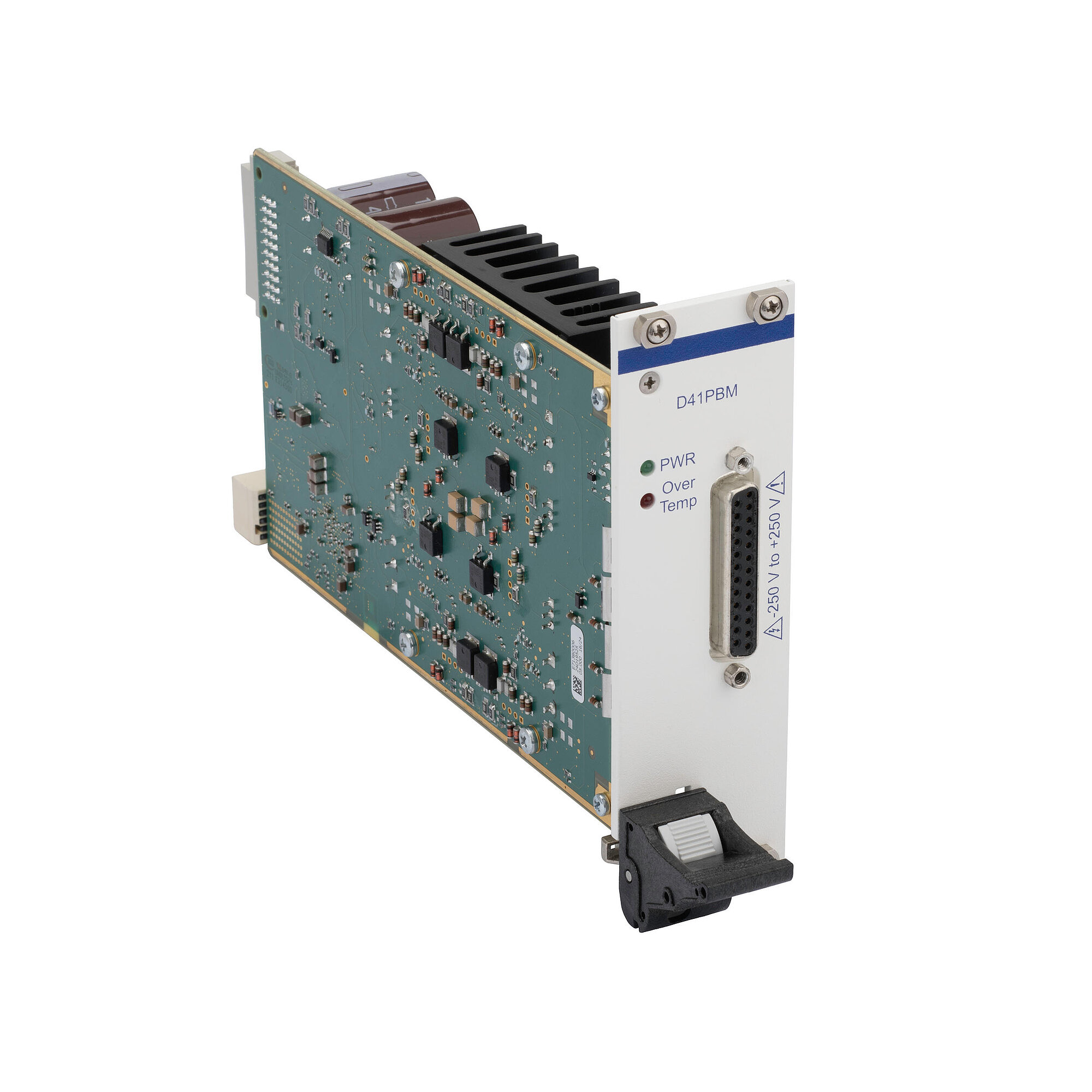

E-713.DxxPxL • DxxPxM Verstärker für E-713 Motion Controller

NEU

Für piezobasierte Antriebe mit und ohne Sensor

Für modularen E-713 Motion Controller
Höchste Flexibilität für hochpräzise Bewegungen
Hochstabile 20-Bit-D/A-Wandler
Für PICMA Piezoaktoren, PICMAWalk- und NEXLINE®-Antriebe
Encodereingang über BiSS C-Schnittstelle

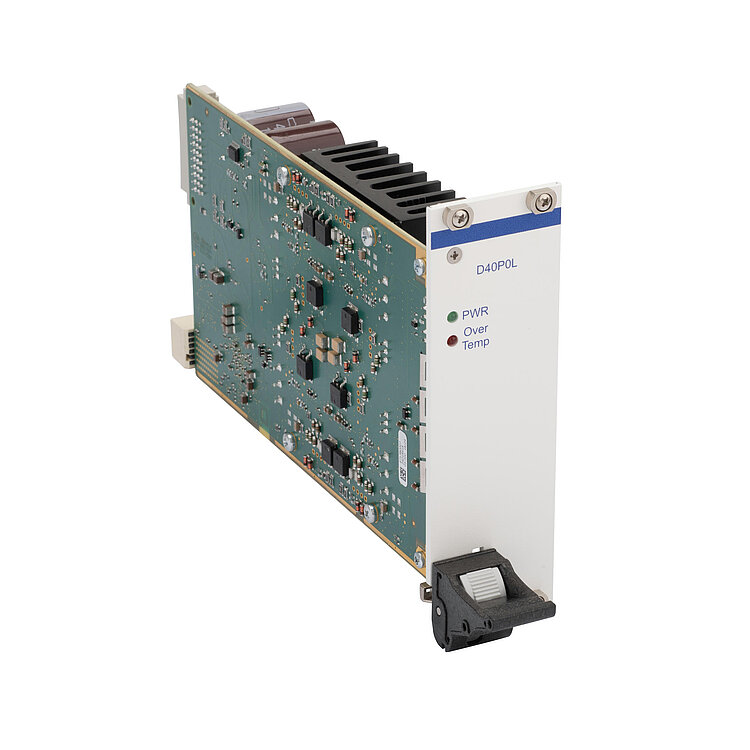

E-713.D40P0L Verstärkermodul für Piezoaktoren

Verstärker für piezobasierte Antriebe

Bewegungsteuerung von PI Positioniersystemen mit piezobasiertem Antrieb: je nach Modell bis zu 4 PICMA Piezoaktoren, 1 PICMAWalk-Antrieb oder 1 NEXLINE®-Antrieb.

Sensortypen

1 Positionssensor pro PICMAWalk-Antrieb und NEXLINE®-Antrieb. Eingang über BiSS. Auswahl des verwendeten Sensortyps per Parameter.

Modularer Aufbau

Die Verstärkermodule sind für den Einsatz im modularen E-713 Motion Controller vorgesehen. Durch das modulare Konzept können E-713 Motion Controller genau nach den Anforderungen der Kunden zusammengestellt werden. Ein E-713 Motion Controller steuert bis zu 16 Achsen mit verschiedensten Antriebsarten koordiniert an. Dabei kommen modernste Regel- und Linearisierungsalgorithmen zum Einsatz. Optionale digitale und analoge Schnittstellen unterstützen die Bewegungsautomatisierung.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Datenblatt E-713.DxxPxL • DxxPxM

Version / Datum

2025-02-11

pdf - 1 MB

Version / Datum

2025-02-11

pdf - 1 MB

Download

Grundlegendes	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Gehäuseform	Modul ohne Gehäuse, 8 TE	Modul ohne Gehäuse, 8 TE	Modul ohne Gehäuse, 8 TE
Antriebstyp	PICMA®	PICMAWalk	NEXLINE® Piezoschreitantrieb
Ausgangskanäle	4	1	1
Eingangskanäle	—	1	1
Schutzfunktionen	Abschaltung des Spannungsausgangs bei interner Überhitzung	Abschaltung des Spannungsausgangs bei interner Überhitzung	Abschaltung des Spannungsausgangs bei interner Überhitzung
Unterstützter ID-Chip	ID-Chip 2.0	ID-Chip 2.0	ID-Chip 2.0
Bewegung und Regler	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Unterstütztes Sensorsignal	—	BiSS-C	BiSS-C
Schnittstellen und Bedienung	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Display und Anzeigen	Power-LED ǀ Overtemp-LED	Power-LED ǀ Overtemp-LED	Power-LED ǀ Overtemp-LED
Verstärker	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Auflösung DAC/Spannungsauflösung	20 Bit	20 Bit	20 Bit
Sensor	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Maximaler Sensor-Interpolationsfaktor	—	65536	65536
Elektrische Eigenschaften	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Ausgangsspannung	-30 bis +135 V	-30 bis +135 V	-250 bis +250 V
Kurzschlussfest	Ja	Ja	Ja
Dauerausgangsleistung pro Kanal	8 W	8 W	15 W
Spitzenausgangsleistung pro Kanal	25 W	25 W	45 W
Spitzenausgangsleistung pro Kanal, Zeitbegrenzung	5 ms	5 ms	5 ms
Dauerausgangsstrom pro Kanal	150 mA	150 mA	60 mA
Spitzenausgangsstrom pro Kanal	250 mA	250 mA	180 mA
Spitzenausgangsstrom pro Kanal, Zeitbegrenzung	5 ms	5 ms	5 ms
Anschlüsse und Umgebung	E-713.D40P0L	E-713.D41PBL	E-713.D41PBM
Motor-/Aktoranschluss	—	D-Sub 37 (w)	D-Sub 25 (w)
Sensoranschluss	—	D-Sub 37 (w)	D-Sub 25 (w)
Betriebstemperaturbereich	5 bis 40 °C	5 bis 40 °C	5 bis 40 °C
Gesamtmasse	515 g	515 g	515 g

Bei den Verstärkermodulen für PICMAWalk-Antriebe und NEXLINE®-Antriebe entspricht der Ausgangskanal einem sogenannten PiezoWalk-Kanal. An der Ansteuerung des Antriebs durch den PiezoWalk-Kanal können intern bis zu 4 Verstärkerkanäle des Moduls beteiligt sein.

Das Verstärkermodul E-713.D40P0L hat keinen Anschluss für Positioniersysteme, sondern die Spannungsausgabe für die Piezoaktoren erfolgt über den Anschluss eines Moduls für kapazitive Sensoren oder Dehnmessstreifensensoren. Deshalb muss für jedes Verstärkermodul E-713.D40P0L auch ein entsprechendes Sensorauswertungsmodul im E-713 Motion Controller enthalten sein.
