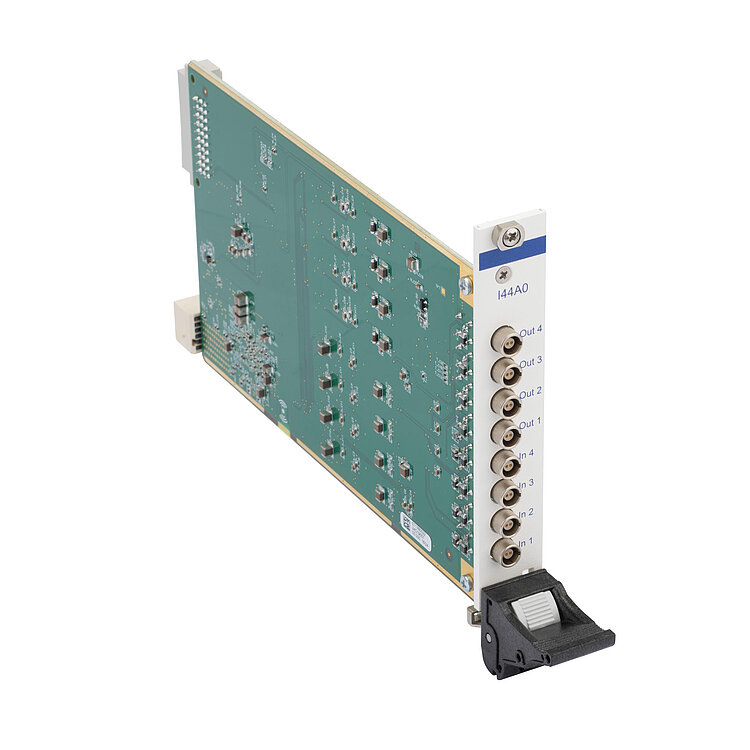

E-713.IxxA0 Analoge Schnittstellen für E-713 Motion Controller

Einbindung analoger Signale

Schnittstellenmodul mit jeweils 4 hochauflösenden analogen Eingängen und Ausgängen mit hoher Bandbreite.

Flexibel konfigurierbar über Parametereinstellungen

Jeder der analogen Eingänge und Ausgänge kann vom Benutzer für verschiedene Einsatzzwecke konfiguriert werden. Digitale Linearisierung der Eingänge über Polynome vierter Ordnung und Filterung für reduziertes Signalrauschen ermöglichen Anwendungen, die extrem hohe Genauigkeit erfordern.

Steuereingang, Sensoreingang oder Motorstopp

Ist ein analoger Eingang als Steuereingang konfiguriert, dient die angelegte Spannung zum Kommandieren der Achsen des E-713 Motion Controllers. Die Konfiguration als externer Sensoreingang erlaubt z. B. die Anbindung von optischen Leistungsmessern zur Verwendung in Fast-Alignment-Routinen. Darüber hinaus kann ein analoger Eingang verwendet werden, um im Fehlerfall das automatische Ausschalten des Servomodus und damit einen Motorstopp auszulösen.

Steuerausgang oder Monitorausgang

Über analoge Ausgänge, die als Steuerausgang konfiguriert sind, können zusätzliche externe Verstärker in das Bewegungssystem eingebunden werden. Die Konfiguration als Monitorausgang erlaubt die Überwachung einer Achsenposition mithilfe eines analogen Ausgangssignals.

Modularer Aufbau

Das analoge Schnittstellenmodul ist für den Einsatz im modularen E-713 Motion Controller vorgesehen. Durch das modulare Konzept können E-713 Motion Controller genau nach den Anforderungen der Kunden zusammengestellt werden. Ein E-713 Motion Controller steuert bis zu 16 Achsen mit verschiedensten Antriebsarten koordiniert an. Dabei kommen modernste Regel- und Linearisierungsalgorithmen zum Einsatz. Optionale Schnittstellenmodule unterstützen die Bewegungsautomatisierung.
