E-713.Rx Gehäuse für E-713 Motion Controller

NEU

Für flexible Bestückung mit Modulen

Für modularen E-713 Motion Controller
Einsatz im Schaltschrank oder als Tischgerät
Netzteilkombinationen für höchste Flexibilität
19" 4 HE mit 17 Slots
PCI Express 3.0 für internen Bus
Aktive Kühlung, EMI-Filter

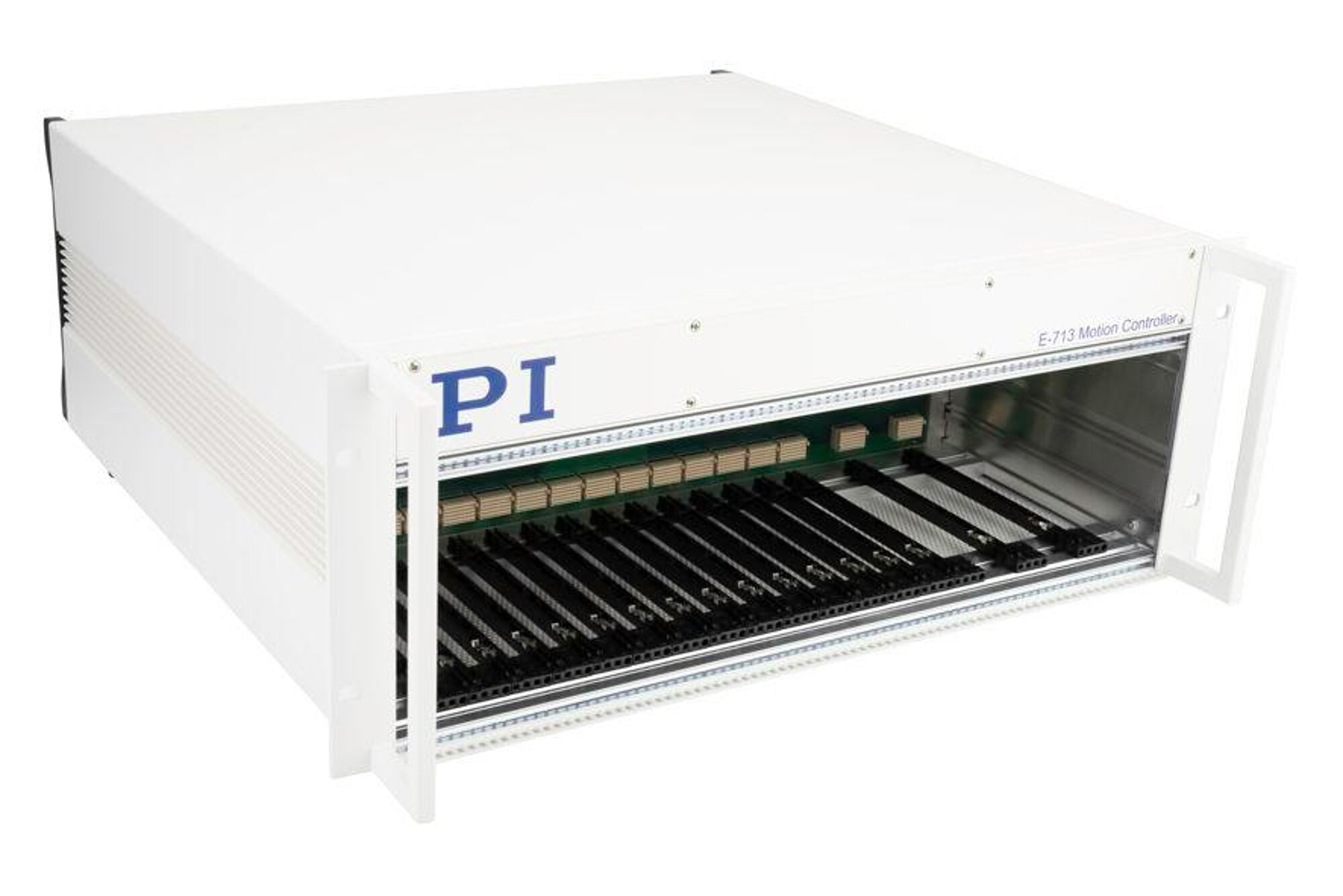

E-713.R1 Gehäuse 19" 4 HE, für modularen E-713 Motion Controller, für Ausgangsspannungsbereiche -30 V bis +135 V und -250 V bis +250 V

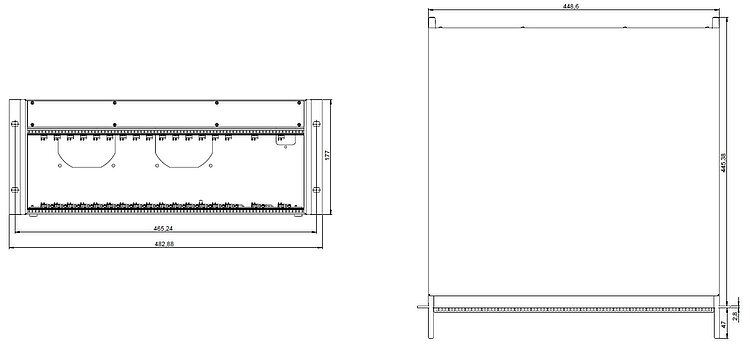

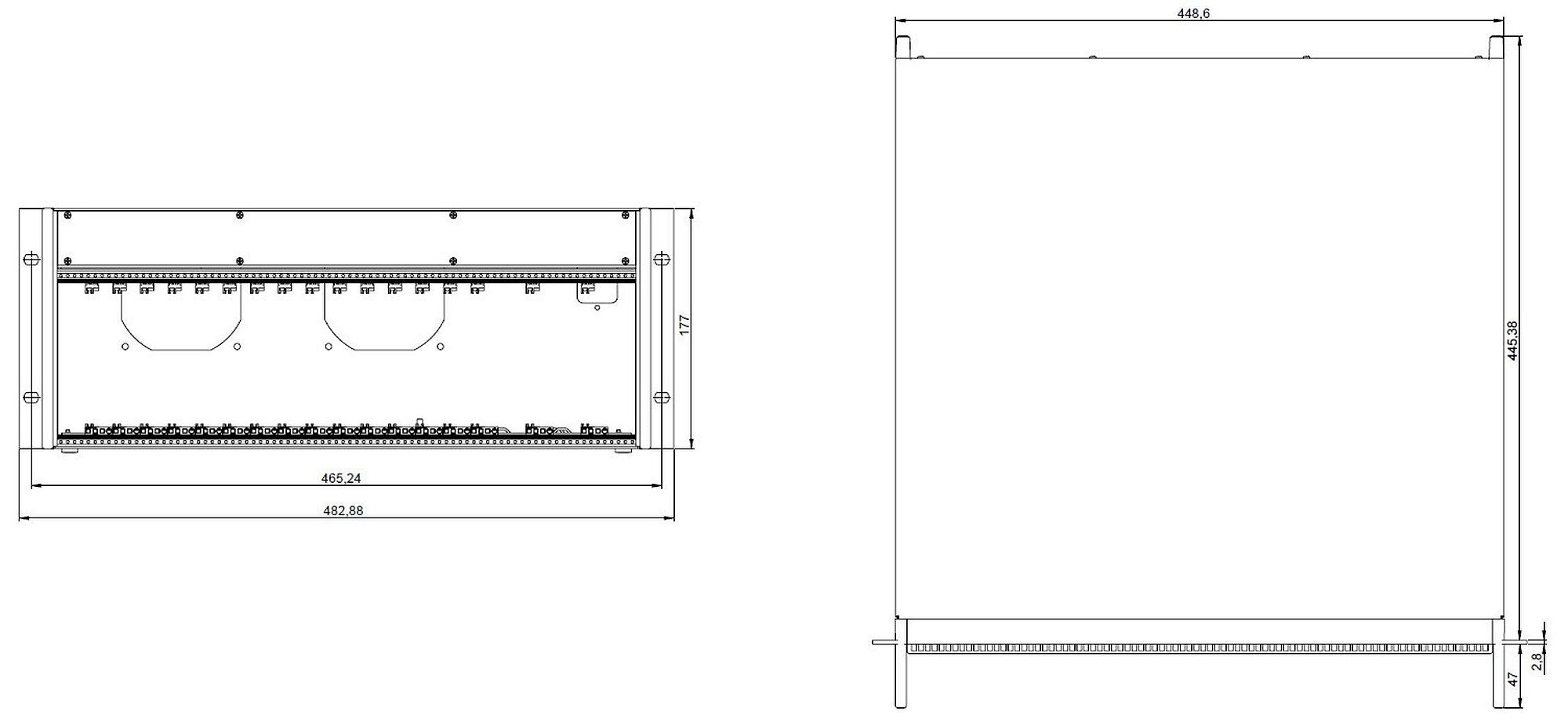

E-713.R1, .R2, .R3: Abmessungen in mm

Größte Flexibilität für Nanopositioniersysteme von PI

Gehäuse für ein Mastermodul und bis zu 16 weitere Module. Unterstützt die flexible Zusammenstellung von Schnittstellenmodulen und Modulen zur Ansteuerung von mehrachsigen Nanopositioniersystemen mit unterschiedlichen Antriebs- und Sensortypen.

Ausgangsspannungsbereiche wählbar

Damit die passenden Ausgangsspannungsbereiche für alle Kombinationen von Verstärkermodulen bereitgestellt werden können, sind Gehäusevarianten mit verschiedenen Kombinationen der integrierten Netzteile verfügbar.

PCI Express 3.0 für schnelle Datenübertragung

Die interne Anbindung des Mastermoduls über eine PCI Express (PCIe) 3.0-Schnittstelle sorgt für eine schnelle Datenübertragung zwischen den Komponenten des E-713 Motion Controllers.

Modularer Aufbau

Durch das modulare Konzept können E-713 Motion Controller genau nach den Anforderungen der Kunden zusammengestellt werden. Ein E-713 Motion Controller steuert bis zu 16 Achsen mit verschiedensten Antriebsarten koordiniert an. Dabei kommen modernste Regel- und Linearisierungsalgorithmen zum Einsatz. Optionale digitale und analoge Schnittstellen unterstützen die Bewegungsautomatisierung.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Datenblatt E-713.Rx

Version / Datum

2025-02-11

pdf - 915 KB

Version / Datum

2025-02-11

pdf - 918 KB

Download

Grundlegendes	E-713.R1	E-713.R2	E-713.R3
Gehäuseform	Rack-Einschub 19" 4HE	Rack-Einschub 19" 4HE	Rack-Einschub 19" 4HE
Anzahl Einschübe	17	17	17
Schnittstellen und Bedienung	E-713.R1	E-713.R2	E-713.R3
An/Aus-Schalter	Hardware-Schalter An/Aus	Hardware-Schalter An/Aus	Hardware-Schalter An/Aus
Elektrische Eigenschaften	E-713.R1	E-713.R2	E-713.R3
Ausgangsspannung	-30 V bis +135 V, -250 V bis +250 V	-30 V bis +135 V	-250 V bis +250 V
Anschlüsse und Umgebung	E-713.R1	E-713.R2	E-713.R3
Anschluss Versorgungsspannung	IEC 60320 Typ C14	IEC 60320 Typ C14	IEC 60320 Typ C14
Netzanschluss	100 bis 240 V AC ǀ 50 bis 60 Hz	100 bis 240 V AC ǀ 50 bis 60 Hz	100 bis 240 V AC ǀ 50 bis 60 Hz
Sicherung Netzanschluss	1 x T6,3AH, 250 V	1 x T6,3AH, 250 V	1 x T6,3AH, 250 V
Maximale Leistungsaufnahme	330 W	330 W	330 W
Betriebstemperaturbereich	5 bis 40 °C	5 bis 40 °C	5 bis 40 °C
Gesamtmasse	6700 g	6700 g	6700 g
