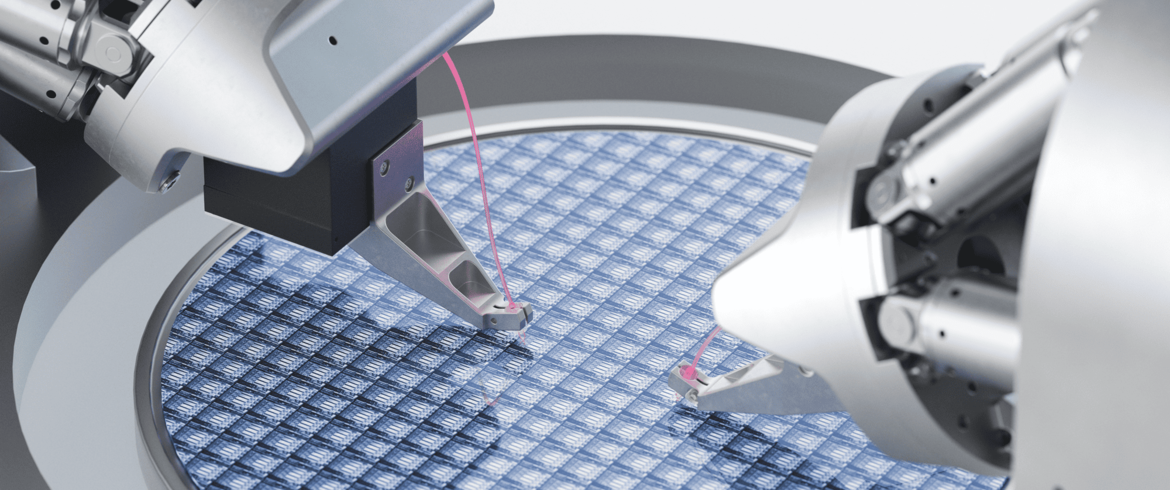

Optisches Wafer-Probing ist für die Prüfung und Fertigung photonischer Bauelemente und photonisch integrierter Schaltkreise (Photonic Integrated Circuits, PICs) von entscheidender Bedeutung. Hardware-Leistung allein reicht hierfür nicht aus – erforderlich ist eine nahtlose Integration von Bewegungssteuerung, optischer Rückmeldung und Automationssoftware.
Photonische Bauelemente werden immer komplexer, und die Produktionsvolumina nehmen zu. Deshalb ist eine exakte Charakterisierung auf Wafer-Ebene von entscheidender Bedeutung für Ausbeute und Kosteneffizienz. Optisches Wafer-Probing ermöglicht:
- Messung von Schlüsselparametern wie Einfügungsdämpfung, optischer Leistung und Wellenlängen-Verhalten vor dem Vereinzeln und dem Packaging
- Schnellere Bauelementcharakterisierung und Prozessoptimierung während der Entwicklung
- Frühe Defekterkennung in der Produktion, um nachgelagerte Kosten zu senken und die Ausbeute zu verbessern
Im Zentrum jedes Probing-Systems steht eine grundlegende Anforderung: eine stabile und präzise optische Ausrichtung. Bereits Positionierungsabweichungen im Submikrometerbereich können die Kopplungseffizienz und Messgenauigkeit signifikant beeinflussen.
Voraussetzung für das Erreichen des erforderlichen Leistungsniveaus ist das erfolgreiche Zusammenspiel mehrerer Elemente: Bewegungssysteme, Steuerungen, mehrachsige Synchronisation, optische Rückmeldung, Ausrichtungsalgorithmen und Anwendungssoftware.
PI begegnet den Herausforderungen der optischen Ausrichtung mit einem vollintegrierten Systemansatz. Durch die Kombination von Hochpräzisions-Bewegungstechnologien mit intelligenter Ausrichtungssoftware und Anwendungsexpertise unterstützt PI seine Kunden bei der Verbesserung der Messgenauigkeit, Erhöhung des Automationsgrades sowie Maximierung der Produktivität von Wafer-Prüfungen, von F&E bis zur Volumenfertigung.
Zentrale Anforderungen an produktionsreife optische Wafer-Level-Tests
Wenn PICs aus der F&E-Phase in die Volumenfertigung überführt werden, müssen Lösungen für optische Wafer-Level-Tests dieselben Fertigungsziele erfüllen, die die Halbleiterindustrie seit Langem antreiben: Maximierung der Ausbeute und Steigerung des Durchsatzes, Senkung der Testkosten und Skalierbarkeit der Produktion.
Zu den zentralen Anforderungen gehören:
- Optische Messungen mit hoher Wiederholgenauigkeit und geringer Unsicherheit, um eine zuverlässige Bauelementcharakterisierung zu gewährleisten sowie falsch positive und falsch negative Ergebnisse zu minimieren.
- Minimierung der Zykluszeiten für Ausrichtung, Positionierung und Messung sowie Maximierung der Erfolgsquote im ersten Messdurchlauf durch automatisierte Ausrichtungs-Workflows zur Unterstützung der Volumenfertigung.
- Robuste optische Ausrichtung während des Testprozesses, um konsistente Messergebnisse über den gesamten Wafer hinweg und auch bei langen Produktionsläufen zu erreichen.
- Nahtlose Integration mit automatisierten Wafer-Probern, Wafer-Handlern, MES und Produktionssoftware, um eine bedienerlose Fertigung und standardisierte Produktionsabläufe zu ermöglichen.
- Maximale Anlagenverfügbarkeit durch schnelle Rezeptwechsel, automatisierte Kalibrierung, minimale Bedienereingriffe und eine zuverlässige Langzeitstabilität des Systems.
Zu überwindende technische Herausforderungen
Zum Erreichen dieser Ziele müssen einige komplexe technische Herausforderungen bewältigt werden:
- Aufrechterhaltung von Positionier- und Wiederholgenauigkeit im Submikrometerbereich – trotz Vibrationen, thermischer Drift und Umgebungseinflüssen
- Unterstützung von Konfigurationen der ein- und doppelseitigen optischen Kopplung
- Synchronisation mehrerer Bewegungsachsen mit hoher Genauigkeit
- Aufrechterhaltung einer stabilen optischen Kopplung über den gesamten Messzyklus hinweg
- Erfüllen von Anforderungen der Halbleiterfertigung, darunter Reinraumkompatibilität und geringe Partikelgenerierung
- Unterstützung schneller Bewegungsprofile und kurzer Einschwingzeiten für einen hohen Durchsatz
- Minimale Systemabmessungen bei maximaler Funktionalität
Eine erfolgreiche Bewältigung dieser Herausforderungen ist für exakte Messergebnisse, stabile Prozesse und den für eine skalierbare photonische Fertigung erforderlichen Durchsatz von entscheidender Bedeutung.
Anwendungsexpertise und modulares Systemdesign
Jahrzehntelange Erfahrungen in der hochpräzisen Bewegungssteuerung und in Photonikanwendungen ermöglichen PI die Entwicklung maßgeschneiderter Lösungen für das optische Wafer-Level-Probing. Die Technologien von PI kombinieren Positioniergenauigkeit, Langzeitstabilität, Wiederholgenauigkeit und dynamische Performance mit Reinraumkompatibilität sowie Unterstützung für automatisierte Prüfumgebungen.
Da jede Anwendung spezifische Anforderungen stellt, bietet PI unterschiedliche Integrationstiefen, von einzelnen Bewegungskomponenten bis hin zu vollintegrierten Ausrichtungs-Teilsystemen. Je nach Anwendung lassen sich Präzisionspositionierungsstufen, Hexapoden, Bewegungssteuerungen, Faserhalter, Abstandssensoren, optische Leistungsmesser und Ausrichtungssoftware zu einer maßgeschneiderten Ausrichtungsplattform kombinieren.
Dieser modulare Ansatz ermöglicht den Kunden, während der Forschung und Prozessentwicklung mit einzelnen Bewegungskomponenten zu beginnen und die Lösung bei zunehmenden Anforderungen bis zu hochautomatisierten Produktionssystemen auszubauen. Dabei profitieren die Kunden von PIs umfassender Kompetenz in den Bereichen Bewegungssteuerung und Anwendungs-Know-how über alle Phasen der Prüfung photonischer Bauelemente hinweg.
Beschleunigte First-Light-Erfassung mit PI Lightning

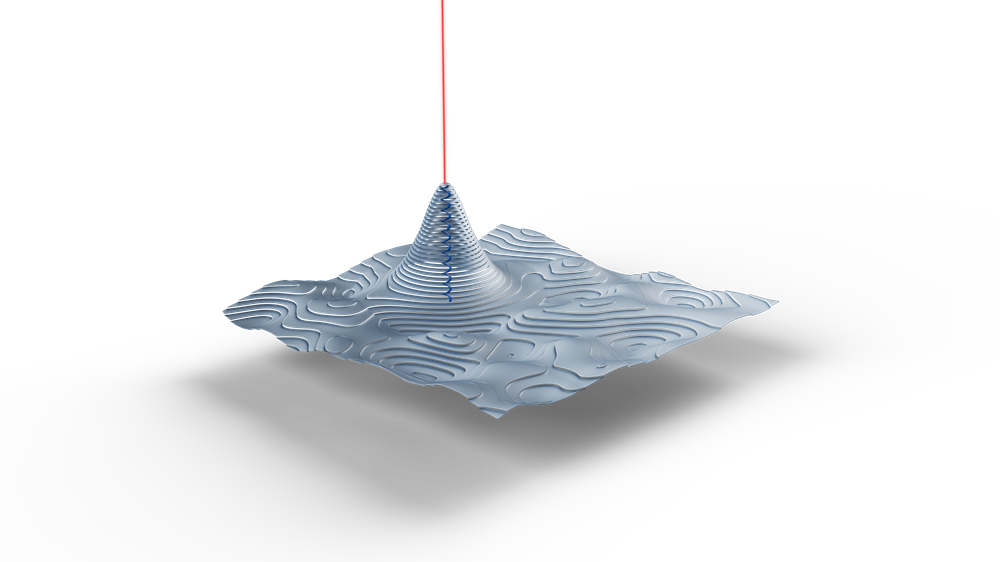

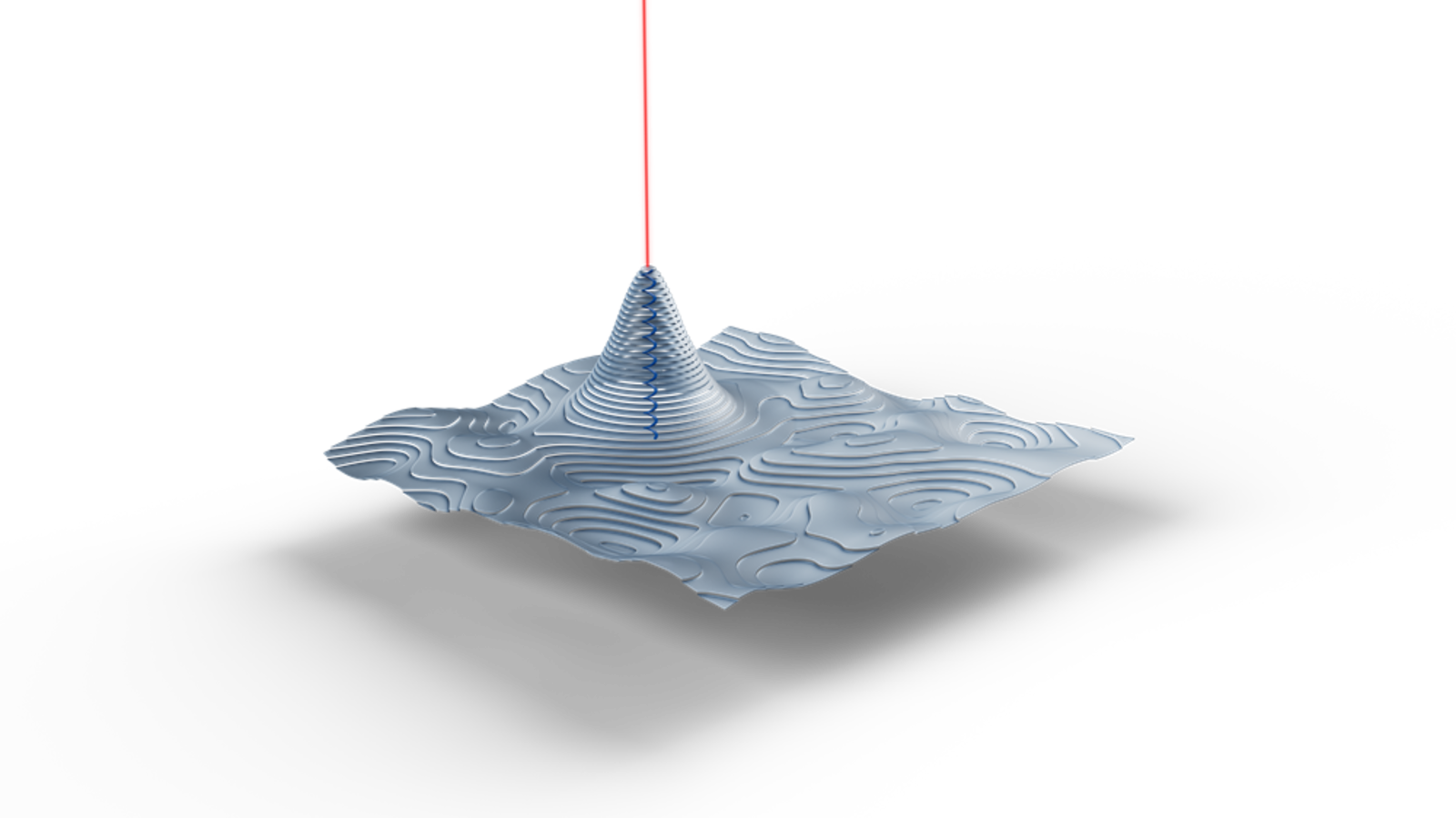

Die für das Aufbauen der optischen Kopplung erforderliche Zeit hat entscheidenden Einfluss auf die Produktivität von Wafer-Tests. In Produktionsumgebungen verringert jede mit der First-Light-Suche verbrachte Sekunde die Anlagenauslastung und erhöht die Testkosten. Um dieser Herausforderung zu begegnen, hat PI mit PI Lightning einen modernen Ausrichtungsalgorithmus speziell zur Beschleunigung der First-Light-Erfassung entwickelt. Dank der Kombination intelligenter Suchstrategien mit den leistungsstarken Positioniersystemen von PI ermöglicht PI Lightning im Vergleich zu herkömmlichen Scanning-Ansätzen eine deutliche Reduzierung der Ausrichtungszeiten. Zu den Vorteilen gehören:
Statt mehrere Minuten mit der Suche nach einem optischen Signal zu verbringen, können die Hersteller innerhalb von Sekunden eine stabile optische Kopplung aufbauen, was die Effizienz der gesamten Produktion signifikant verbessert.

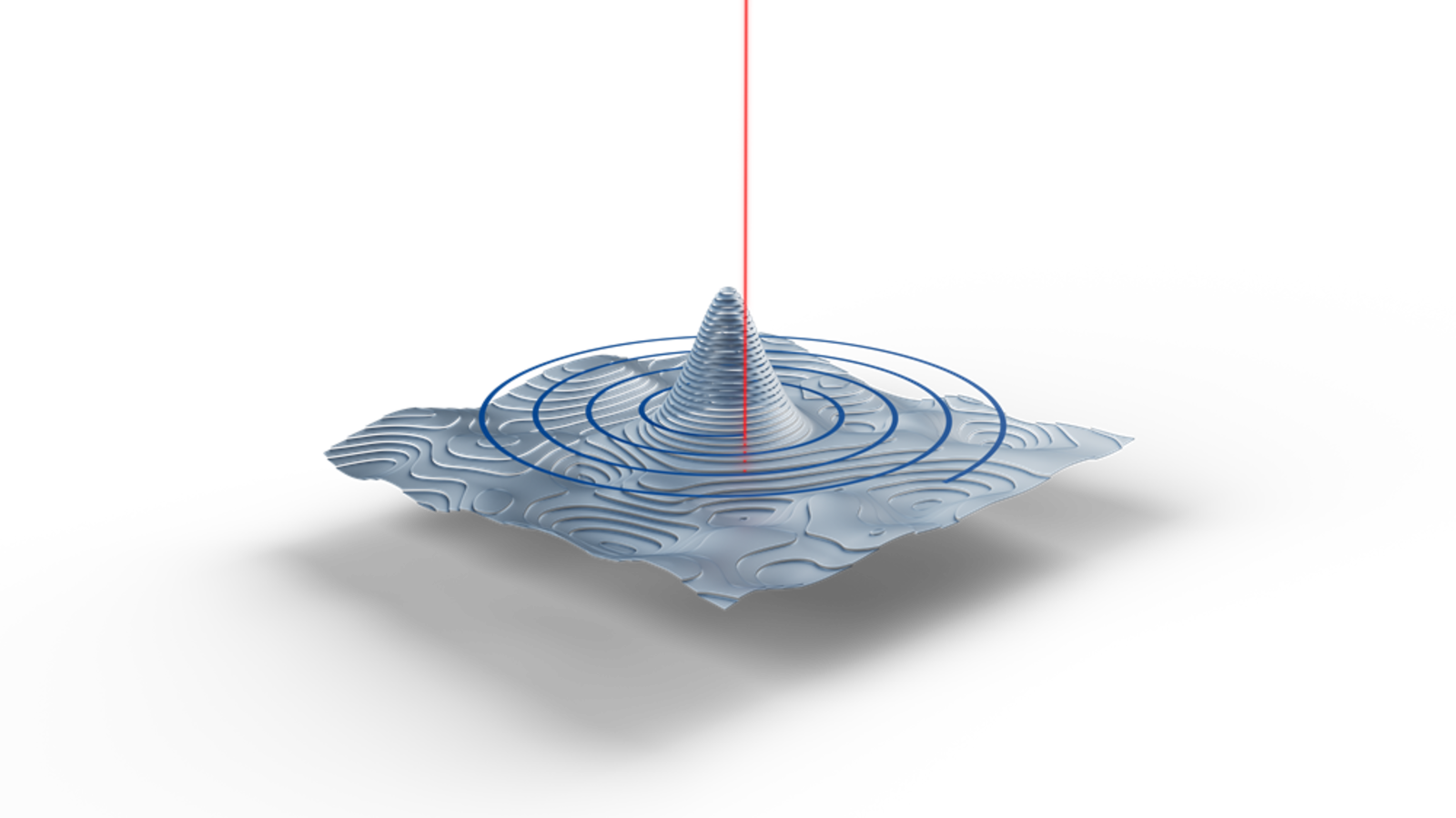

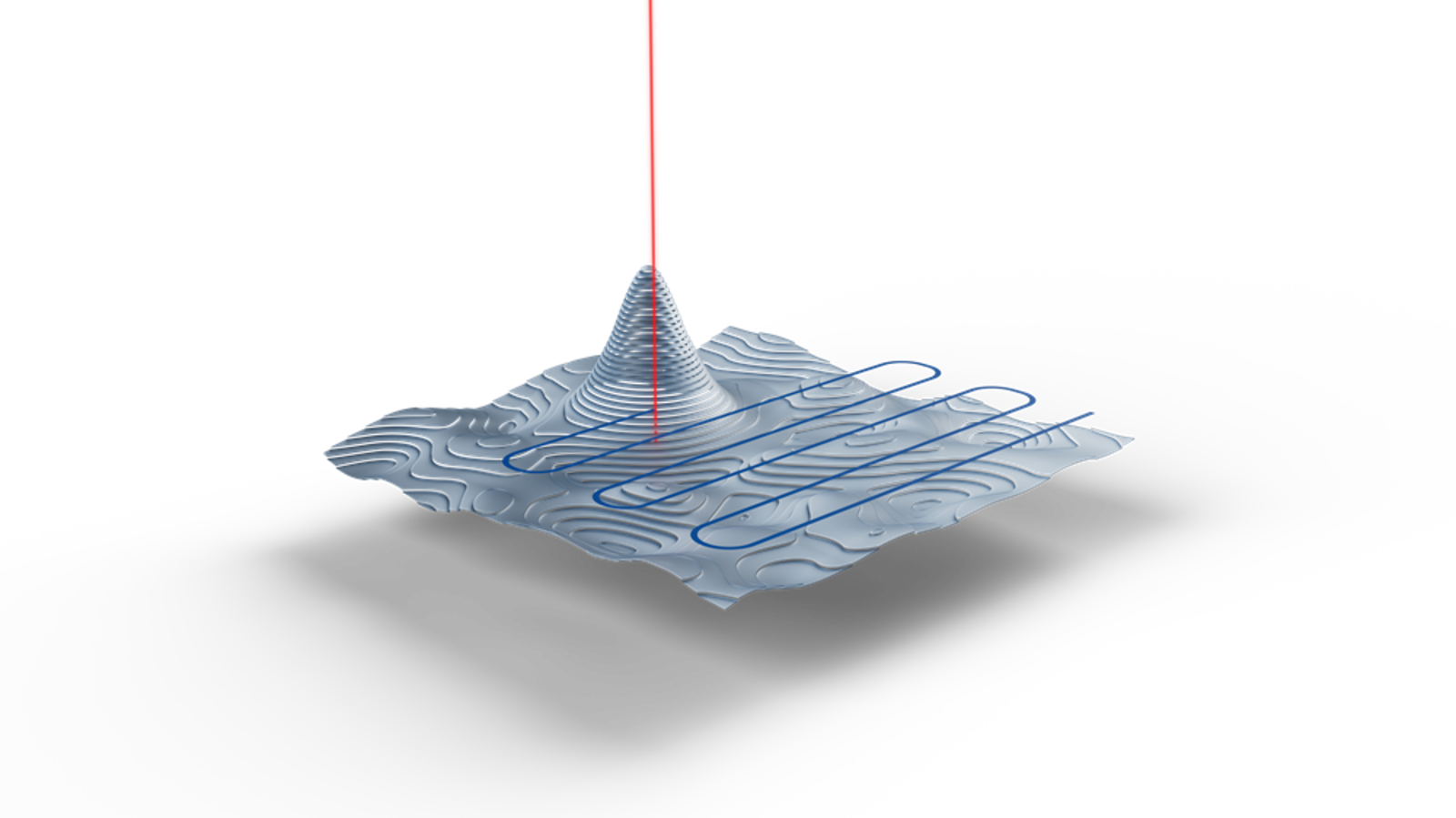

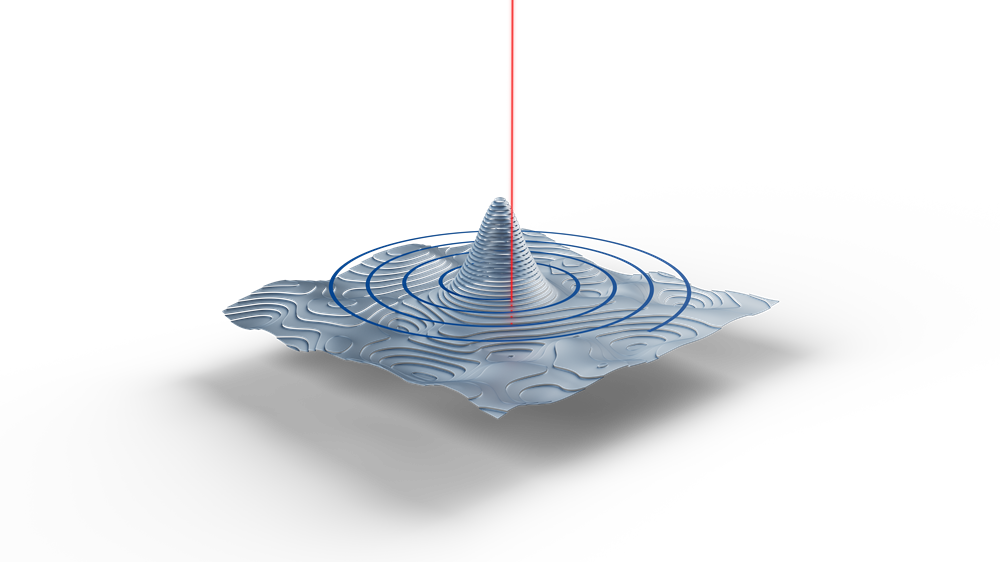

Die First-Light-Suche mit heutigen Signalsuchverfahren basiert auf Flächen-Scans, gefolgt von Gradientensuche oder mehrstufiger Optimierung. Spiral-Scans oder Scans mit einem sinusförmigen Raster im Mikrometer- bis Submikrometerbereich können jedoch sehr zeitaufwendig sein, je nach der zu durchsuchenden Fläche, der Notwendigkeit der gleichzeitigen Ausrichtung von Ein- und Ausgang und weiteren Faktoren.
Skalierbare Lösungen vom Labor bis zur Fertigung
Beim Übergang photonischer Produkte von der Forschung in die industrielle Fertigung verändern sich die Anforderungen an Ausrichtungsprozesse deutlich. Bei der Bewertung von Ausrichtungskonzepten und der Entwicklung von Prüfmethoden benötigen Forscher maximale Flexibilität. Systemintegratoren brauchen Lösungen, die die Implementierung vereinfachen und den Entwicklungsaufwand reduzieren. Produktionsumgebungen hingegen erfordern ein hohes Maß an Automatisierung, Wiederholgenauigkeit und Durchsatz.

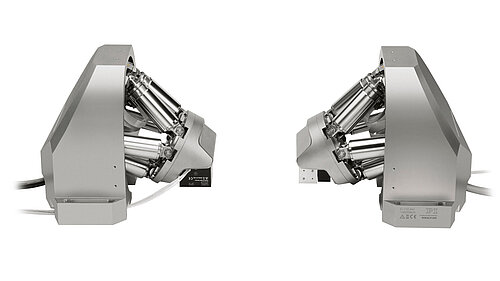

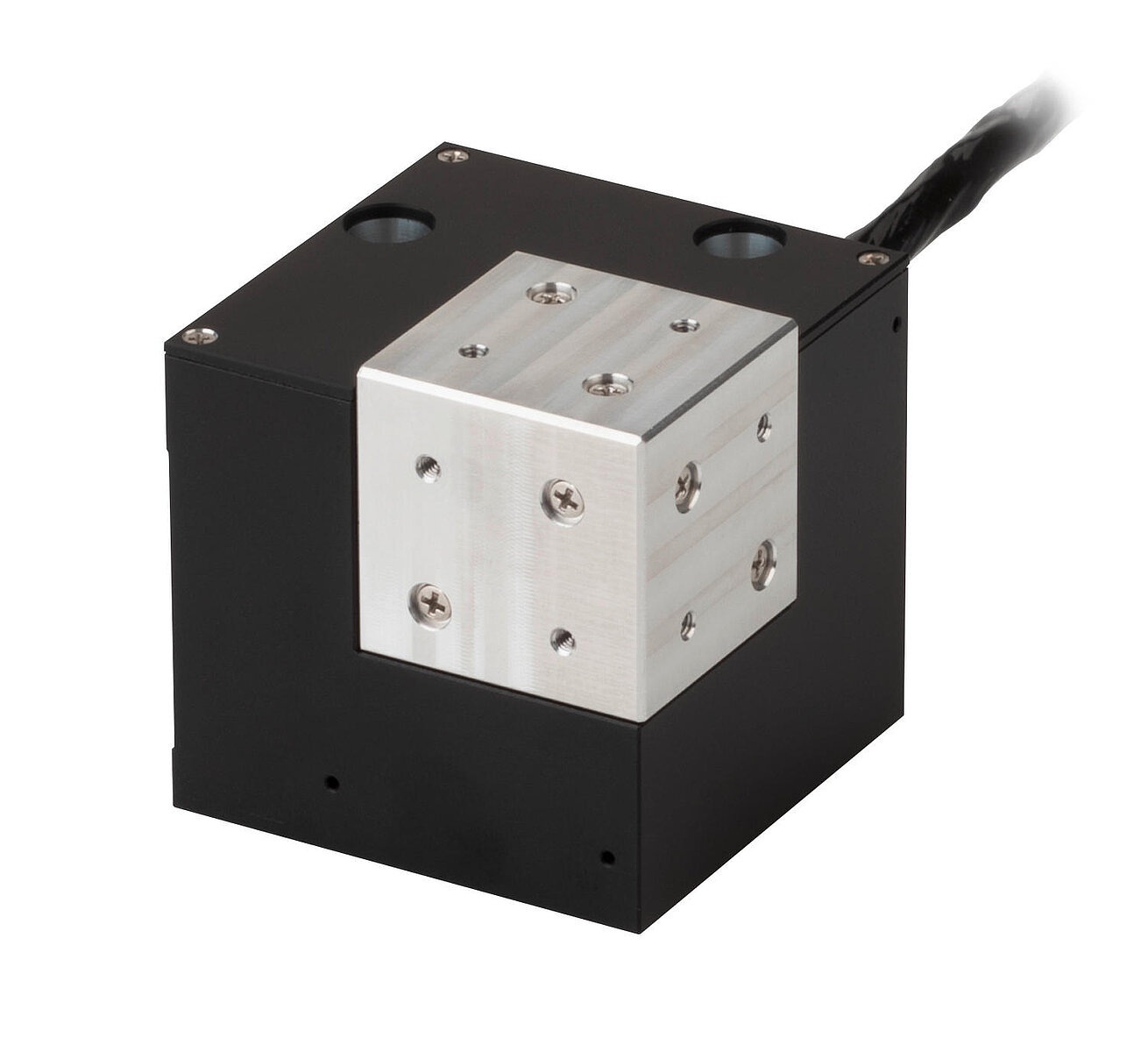

Um diesen sehr unterschiedlichen Anforderungen gerecht zu werden, bietet PI ein skalierbares Portfolio von Ausrichtungslösungen mit unterschiedlichen Integrationstiefen. Die >> P-616-Familie ermöglicht eine flexible Entwicklung von Prozessen für optisches Wafer-Probing, während die >> F-713-Familie vollintegrierte Lösungen zur ein- und doppelseitigen Ausrichtung für automatisierte Wafer-Tests bietet.
Die wichtigsten Vorteile der Wafer-Probing-Lösungen von PI
Exakte Messungen, effiziente Ausrichtungs-Workflows und skalierbare Automation sind für ein erfolgreiches optisches Wafer-Probing von entscheidender Bedeutung. Durch die Kombination präziser Bewegungstechnologien, intelligenter Ausrichtungsalgorithmen wie PI Lightning und umfassender Anwendungsexpertise unterstützt PI seine Kunden bei der Verbesserung der Messqualität, der Erhöhung der Produktivität und beim Übergang von der Entwicklung in die Produktion.
Kunden profitieren von:
