Die optische Freiraumkommunikation (FSOC) ermöglicht Intersatellitenlinks mit hoher Datenrate in LEO-Konstellationen. Um unter dynamischen Umlaufbahnbedingungen stabile optische Links herzustellen, ist eine hochpräzise Strahlsteuerung erforderlich.
Im Rahmen eines kürzlich durchgeführten Entwicklungsprojekts wurde ein weltraumtauglicher schneller Kippspiegel für den Einsatz in FSO-Terminals benötigt, der sich gleichzeitig für die Serienfertigung in großen Stückzahlen eignet. Das Ziel bestand darin, eine zuverlässige Stabilität der optischen Links sicherzustellen und gleichzeitig strenge Anforderungen an Masse, Bauraum, Umweltbeständigkeit und Skalierbarkeit zu erfüllen.
Von Anfang an wurden dynamische Performance und die Herstellbarkeit für großskalige Konstellationen als gleichermaßen entscheidend betrachtet. Wie in allen PI Projekten startete die Zusammenarbeit mit einer umfassenden Anforderungsanalyse, um ein tiefgehendes Verständnis für die spezifischen Anforderungen an Passgenauigkeit, Form und Funktionalität zu entwickeln.
Stabile optische Links in dynamischen LEO-Umgebungen
In LEO-Konstellationen müssen optische Terminals trotz plattformbedingter Störungen eine präzise Strahlsteuerung aufrechterhalten. Gleichzeitig stellt jede Mission einzigartige Anforderungen.
Aufgrund des extrem schmalen optischen Strahls können minimale Ausrichtungsabweichungen zu Signalverlust führen.
Dies erfordert:
Systemorientierter Entwicklungsansatz
Wir basieren die Entwicklung auf anwendungsspezifischen Systemanforderungen (Passgenauigkeit, Form und Funktionalität).
In enger Zusammenarbeit mit dem Kunden konzipieren wir Lösungen ab der frühen Systemdefinition – für perfekte Abstimmung von Design, Validierung und Skalierbarkeit.
Der Ansatz priorisiert robuste Leistung unter realen Betriebsbedingungen und integriert dynamische Leistungsfähigkeit sowie Produktionsskalierbarkeit als Kernfaktoren.
Wichtige Konstruktionsfaktoren:
- Dynamisches Plattformverhalten
- Integrationsbeschränkungen innerhalb des optischen Systems
- Umgebungsanforderungen für Start und Orbitalbetrieb
- Skalierbarkeit für Großserienfertigung (Hunderte Einheiten/Monat)
Konzeptbewertung: Ausgewogenes Verhältnis zwischen Schwenkbereich, Dynamik und Integration
Es wurden mehrere Antriebskonzepte ohne technologische Vorurteile anhand von Schwenkbereich, dynamischer Bandbreite, Auflösung, mechanischer Integration und Herstellbarkeit in Serie bewertet.
Der Schwerpunkt lag dabei auf der generellen Eignung des Systems im Kontext optischer Anwendungen – nicht auf der Optimierung einzelner Parameter.

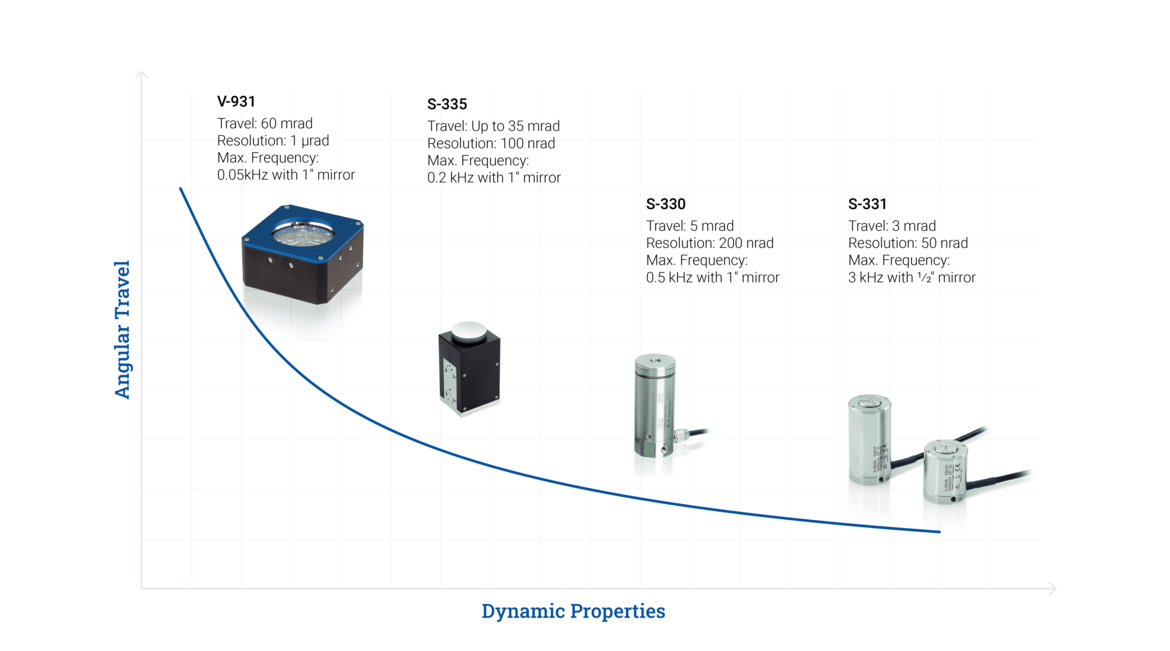

Alternative Konzepte boten zwar Vorteile wie höhere Auflösung, ihr nutzbarer Schwenkbereich war jedoch gegenüber den Anforderungen an Akquisition und Nachführung begrenzt.
Die finale Auslegung verfolgt daher einen ausgewogenen Kompromiss zwischen Schwenkbereich, dynamischer Performance und Integration – nicht den maximalen Fokus auf Spitzenauflösung. In FSO-Systemen bestimmt der Schwenkbereich die Akquisitionsfähigkeit unmittelbar.
Die Lösung der Wahl: Schnelle Kippspiegel mit Voice-Coil-Antrieb

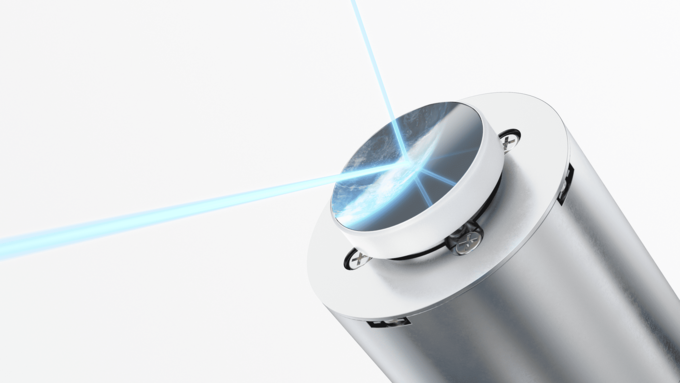

Die gewählte Lösung ist ein maßgeschneiderter schneller Kippspiegel >> V-931 mit Voice-Coil-Antrieb, optimiert für den Einsatz im Weltraum und für skalierbare Anwendungen.
Schlüsselmerkmale:
- Schwenkbereich von bis zu 60 mrad
- Frequenz > 50 Hz bei vollem Hub
- Kompakte Bauweise bei einem Systemgewicht von ca. 140 g
- Geschlossener Regelkreis mit Auflösung im µrad-Bereich
- Mechanische Konstruktion, die für automatisierte Montage ausgelegt ist
Diese Konfiguration gewährleistet eine zuverlässige Strahlakquisition und stabile Nachführung unter dynamischen Bedingungen.
Validierung unter weltraumrelevanten Bedingungen
Die Leistungsgrenzen wurden mithilfe von simulationsgestütztem Design und Prototypentests validiert, darunter Labor-, Vibrations- und Dauertests unter repräsentativen Umgebungsbedingungen. Dieser Ansatz reduzierte das technische Risiko bereits vor der finalen Designfestlegung deutlich.
Skalierbare Produktion für den Konstellationsaufbau
Das System ist nicht nur auf Leistung ausgelegt, sondern auch auf Reproduzierbarkeit bei groß angelegten Implementierungen.
Die für Konstellationen skalierbare Produktion umfasst:
- Automatisierte Montage und Kalibrierung
- Automatisierte Messung relevanter Spezifikationen
- Endkontrolle
- Rückverfolgbarkeit auf Einheitenebene
Produktionskapazität: mehrere hundert Einheiten pro Monat
Systemleistung im realen Einsatz
Das daraus resultierende System ermöglicht eine zuverlässige optische Kommunikation unter realen Betriebsbedingungen und unterstützt den Einsatz in großen Satellitenkonstellationen.
Damit gewährleistet das System zuverlässige Leistung nicht nur auf Komponentenebene, sondern auch in vollständig eingesetzten Satellitenkonstellationen.
Unsere Ingenieure beraten Sie gerne zu zuverlässigen optischen Links mit hoher Bandbreite für Ihre LEO-Satelliten.
Nehmen Sie Kontakt mit uns auf und erfahren Sie, wie zuverlässige FSOC-Technologien Ihre Mission unterstützen können.
