F-122.5DC

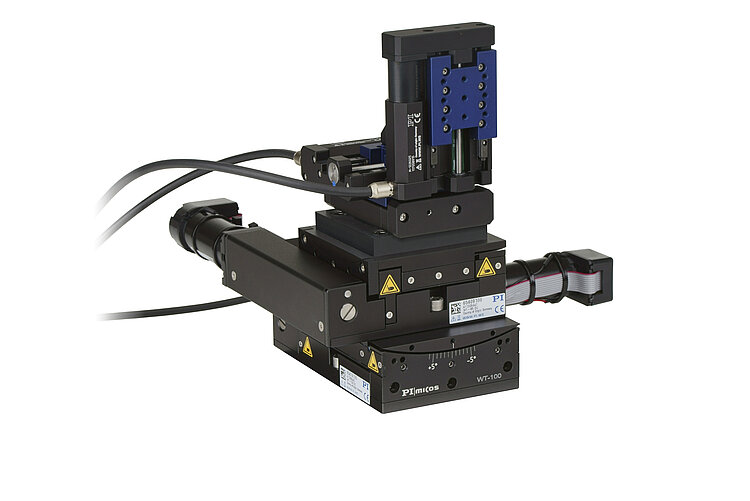

Faserjustage-System aus gestapelten Lineartischen M-122 und Goniometern WT-85/WT-100, Stellwege bis 25 mm / 10°, DC-Motor
F-122 5-achsiges Faserjustage-System
Ideal für "array devices"
- Winkeloptimierung durch Goniometer
- Sicherheit durch integrierte Sensorik
- Lange Stellwege bis 25 mm bzw. 10°
- Höchstgeschwindigkeit von 20 mm/s bzw. 15°/s

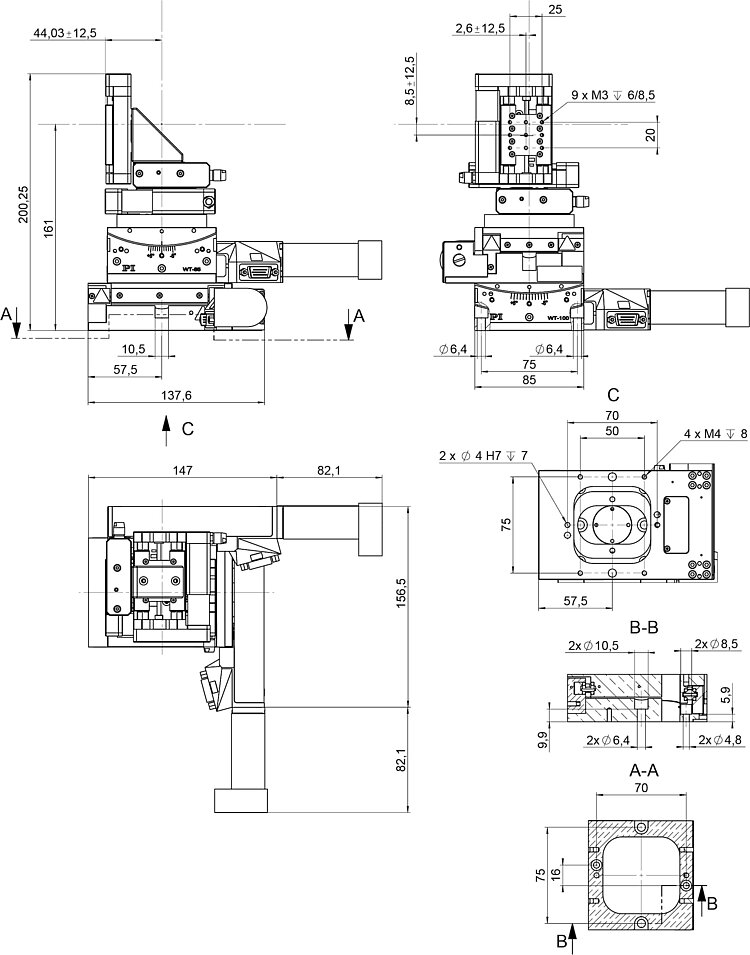

F-122.5DC, Abmessungen in mm
F-122 5-achsiges Faserjustage-System
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Robuste und präzise Antriebe
Der XYZ-Aufbau des Faserjustage-Systems besteht aus drei motorisierten Linearverstellern der M-122-Reihe für die Linearbewegungen und den Goniometern WT-85 und WT-100 für die Winkelbewegungen. Alle Versteller zeichnen sich durch hohe Präzision und Robustheit aus. Da alle Antriebe über Positionssensoren verfügen, können z. B. Kollisionen mit einem teuren Silizium-Wafer zuverlässig verhindert werden.
Umfangreiches Softwarepaket
Das Faserjustage-System wird mit einem umfangreichen Softwarepaket ausgeliefert, welches die grafische Bediensoftware PIMikroMove für die Inbetriebnahme und Bedienung sämtlicher PI Systeme enthält.
Programmier-Schnittstellen, die dem Anwender die Integration eines PI Controllers in seine eigenen Anwenderprogramme ermöglichen, sind ebenfalls in dem Softwarepaket enthalten. Die Ansteuerung des Positioniersystems wird so Teil des Anwenderprogramms. Schnittstellen stehen für alle gängigen Programmiersprachen einschließlich, NI LabVIEW und MATLAB zur Verfügung.
Darüber hinaus besteht die Option, die Software C-990.FA1 zu erwerben. Sie bietet eine besonders komfortable Möglichkeit, das Scannen der Achsen einzurichten, die Scans durchzuführen und die Ergebnisse darzustellen.
Automatisches Ausrichten
Im Zusammenspiel mit dem C-884.6DC und der optionalen Software C-990.FA1 lässt sich das 5-achsige Faserjustage-System F-122.5DC zum vollautomatischen Ausrichten von lichtführenden Komponenten einsetzen. Hierzu wird dem Controller das optische Intensitätssignal direkt über seinen analogen Eingang zur Verfügung gestellt.
Einsatzgebiete
Ausrichtung optischer Komponenten, Qualifizierung von optischen Bauteilen in der Siliziumphotonik
Spezifikationen
Spezifikationen
Bewegen und Positionieren | F-122.5DC | Einheit |
|---|---|---|
Aktive Achsen | X, Y, Z, θX, θY | |
Stellweg in X, Y, Z | 25, 25, 25 | mm |
Stellweg in θX, θY | 10, 10 | ° |
Kleinste Schrittweite X, Y, Z, typ. | 0,75 | µm |
Kleinste Schrittweite θX, θY, typ. | 17,5 | µrad |
Rechnerische Auflösung X, Y, Z, | 0,1 | µm |
Rechnerische Auflösung θX, θY | 3,5 (WT-100) 4,65 (WT-85) | µrad |
Unidirektionale Wiederholgenauigkeit X, Y, Z, | 0,3 | µm |
Unidirektionale Wiederholgenauigkeit θX, θY | 70 | µrad |
Umkehrspiel X, Y, Z | 1 | µm |
Max. Geschwindigkeit X, Y, Z | 20 | mm/s |
Max. Geschwindigkeit θX, θY | 15 | °/s |
Technische Daten werden bei 20±3 °C spezifiziert.
* typische Zeitspanne, um den gesamten Bereich zu scannen und sich zur höchsten Intensität zu bewegen
Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Downloads
Datenblatt
Dokumentation
Dokumentation
Technical Note F122T0001
F-122.5DC 5-Axis Alignment System
Version / Datum
2020-06-30
pdf - 1 MB
Englisch
Separates Anschlusskabel jeweils erforderlich für Motor- und Sensorverbindung. Anschlusskabel sind nicht im Lieferumfang enthalten, obwohl dies im Handbuch möglicherweise anders angegeben ist. Das Handbuch befindet sich aktuell in der Überarbeitung.
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Zubehör
C-990.FA1
PI FA1 Alignment Tool, Software zur Ausrichtung optoelektronischer Komponenten, zur Verwendung mit Controller C-884 für motorisierte Achsen und Controller E-727.AS mit Fast-Alignment-Routinen (spiralförmiger Flächenscan) für Piezoachsen mit DMS-Sensor.
F-603.BNC
Adapterset für BNC-Anschlüsse, bestehend aus F131B0002 Adapterbox, D-Sub 25 auf 4 x BNC und K040B0329 Y-Kabel, D-Sub 25 (f) auf D-Sub 15 (m) und HD D-Sub 26 (m).
C-887.MC2
Manuelle Bedieneinheit für Hexapoden, USB-Anschluss mit 3 m Anschlusskabel, Drehknöpfe für alle kartesischen Achsen, Taster für Bewegungsstopp und Referenzierung, Positionsanzeige
