PI FA1 Alignment Tool, Software zur Ausrichtung optoelektronischer Komponenten, zur Verwendung mit Controller C-884 für motorisierte Achsen und Controller E-727.AS mit Fast-Alignment-Routinen (spiralförmiger Flächenscan) für Piezoachsen mit DMS-Sensor.
C-990.FA1 PI FA1 Alignment Tool
Software für schnelles Scannen beim Ausrichten optoelektronischer Komponenten
- Einfach zu nutzende Bediener-Software für Alignment-Systeme von PI
- Speziell optimiert für Alignment-Aufgaben in der Silizium-Photonik
- Komfortables Einrichten, Durchführen und Auswerten von Scans
Software für schnelles Scannen in Alignment-Prozessen

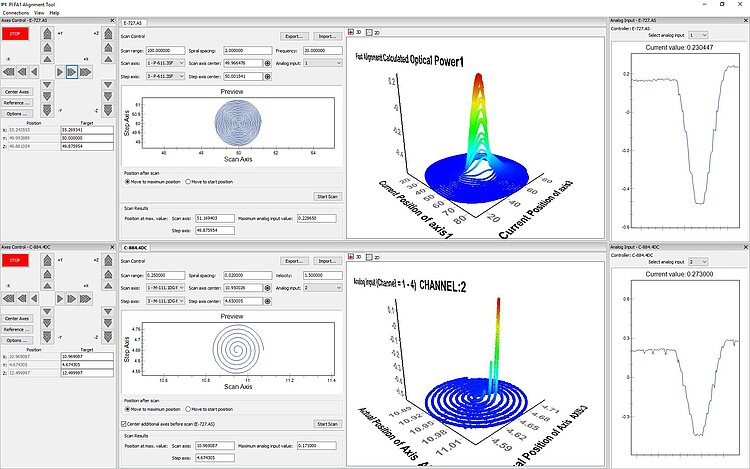

Optimal angepasst an die Anforderungen bei der interaktiven Ausrichtung optoelektronischer Komponenten: Grafische Darstellung der definierten Flächenscans und der Scan-Ergebnisse. Monitor des gemessenen Intensitätssignals. Speichern und Laden von Einstellungen.
Systemkonfiguration
Flexibel konfigurierbar. Für Alignment-Systeme mit maximal sechs motorisierten Achsen für lange Stellwege und drei Achsen auf Piezobasis für die Feinausrichtung. Empfohlene Systeme von PI: F-131.3SD1 mit jeweils drei Achsen für Grob- und Feinausrichtung, F-122.5DC mit fünf motorisierten Achsen. Unterstützte Controller: C-884 für motorisierte Achsen, E-727.AS für piezobasierte Feinpositionierer. Viele weitere Systemkonfigurationen auf Anfrage.
Installationsvoraussetzungen
Geeignet für PCs mit Windows-Betriebssystem. Für Installation und Bedienung sind keinerlei Befehls- oder Programmierkenntnisse erforderlich. Zur ersten Inbetriebnahme und Parametrisierung des Alignment-Systems muss PIMikroMove® oder ähnliche Software benutzt werden.
Lizenzmodell
Die Software ist kostenpflichtig. Die Lizenz erlaubt die Verwendung je eines Controllers C-884 und E-727.AS und ist an die Seriennummern der Geräte gebunden.
Downloads
Datenblatt
Dokumentation
User Manual C990T0001
C-990.FA1 PI FA1 Alignment Tool - Software for aligning optoelectronic components
Allgemeine Softwaredokumentation
Benutzerhandbuch A000T0075
Einen Controller C-887 von PI in TwinCAT 3.1 implementieren
Benutzerhandbuch A000T0028
Aktualisierung von PI-Software mit dem PIUpdateFinder
Software Handbuch SM148
PIMikroMove
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Fragen Sie den Fachmann!
Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
Kompatible Produkte
Anwendungen
Prüfung, Aufbau- und Verbindungstechnik photonischer Bauelemente
Ausrichtung ist der wichtigste Kostenfaktor für Durchsatz und Produktionskosten bei Prüfung, Aufbau und Verbindung von photonischen Bauteilen. Maximale Leistung erfordert die optimale Kombination aus Genauigkeit, Geschwindigkeit und intelligenter Automatisierung.
Siliziumphotonik
Präzise, schnelle und hochautomatisierte Ausrichtung von photonischen Elementen und Glasfasern ist erforderlich, um die Qualitätssicherung und Herstellung von SiPh-Komponenten und PICs wirtschaftlich zu gestalten. Die erprobte aktive Ausrichtung und die Routinen von PI sind um bis zu zwei Größenordnungen schneller als herkömmliche Methoden.
