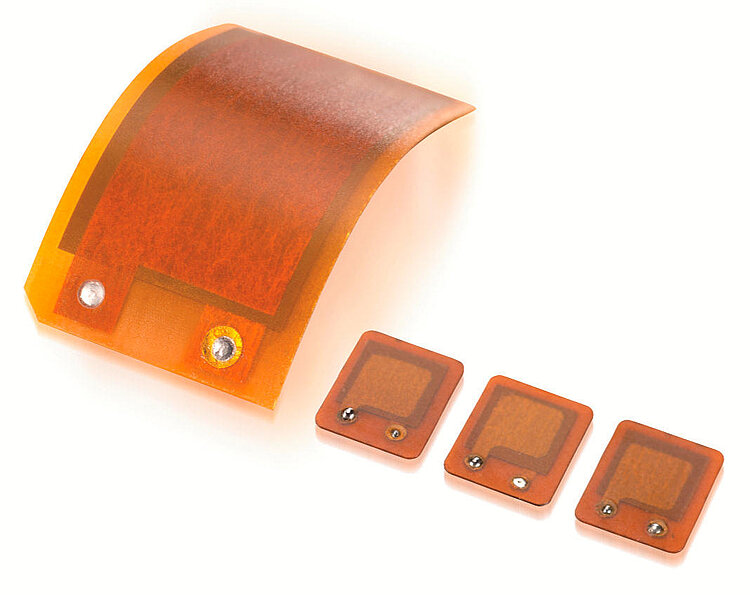

P-876 DuraAct Flächenwandler

Biegsam und robust

Einsatz als Aktor, Sensor oder Energieerzeuger
Kostengünstig
Minimale Biegeradien bis 12 mm
Kompakte Bauweise
Individuelle Lösungen

Angebot / Bestellung

P-876.A1x, Abmessungen in mm. P-876.A11: TH = 0,4 mm. P-876.A12: TH = 0,5 mm. P-876.A15: TH = 0,8 mm.

P-876.SP1, Abmessungen in mm

Beim Anlegen einer Spannung kontrahiert der DuraAct Flächenwandler in lateraler Richtung.

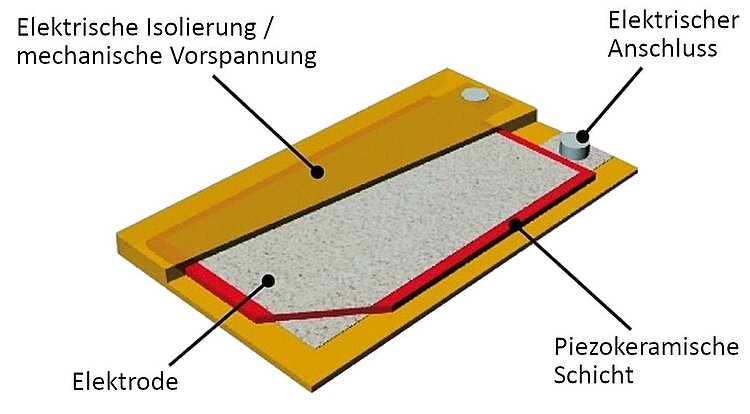

Schematischer Aufbau eines DuraAct Flächenwandlers

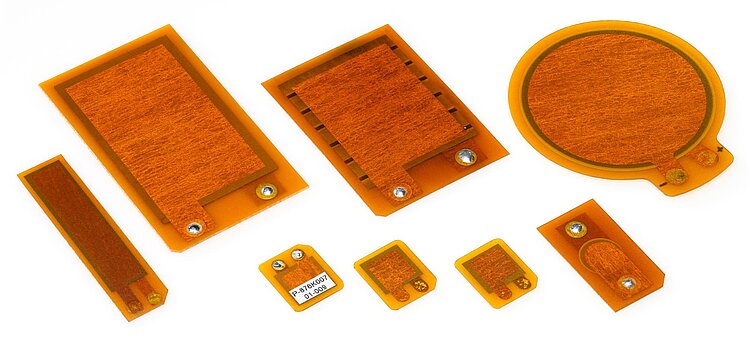

DuraAct Flächenwandler können in verschiedenen Formen gefertigt werden.

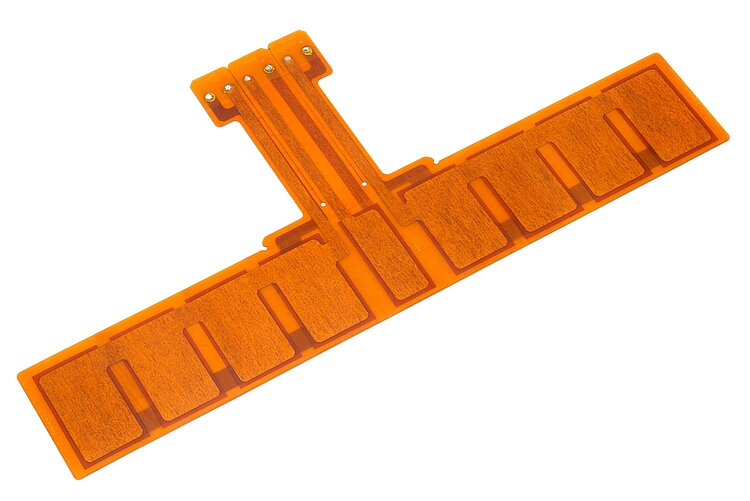

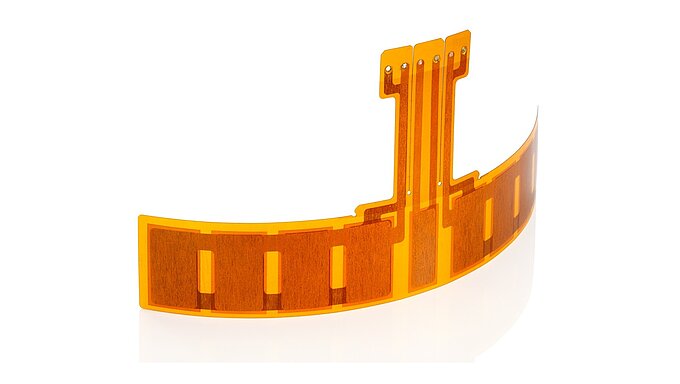

Angeordnet als Array ermöglichen DuraAct Flächenwandler z. B. die zuverlässige Überwachung bzw. Ansteuerung größerer Bereiche.

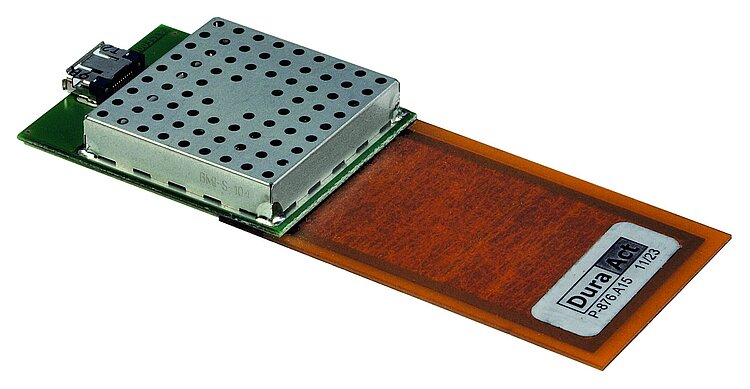

Elektronikmodule zur Verarbeitung von Sensordaten, zur Ansteuerung des DuraAct Aktors oder für Energy Harvesting können wandlernah angebracht werden.

Flächenwandler

Funktionalität als Aktor- und Sensorkomponente. Nominale Betriebsspannung von 100 bis zu 1000 V, je nach aktiver Schichthöhe. Mögliche Energieerzeugung für autarke Systeme bis in den Milliwattbereich. Applizierbar auch auf gekrümmten Flächen.

Robuster, kostengünstiger Aufbau

Laminierte Struktur aus einer piezokeramischen Platte, Elektroden und Polymermaterialien. Herstellung durch blasenfreies Injektionsverfahren. Die Polymerummantelung dient gleichzeitig als elektrische Isolierung und als mechanische Vorspannung, so dass der DuraAct biegsam ist.

Sonderausführungen und andere Spezifikationen auf Anfrage

Flexible Wahl der Größe
Flexible Wahl der Dicke und damit der Biegsamkeit
Flexible Wahl des piezokeramischen Materials
Variable Gestaltung der elektrischen Anschlüsse
Kombinierte Aktor/Sensor-Applikationen, auch mit mehreren Piezokeramikschichten
Multilayer-Piezoelemente
Feldanordnungen (Array)

Einsatzgebiete

Industrie und Forschung. Applizierbar auch auf gekrümmten Flächen, oder zur Integration in Strukturen. Für adaptive Systeme, Energy Harvesting, Strukturüberwachung (Structural Health Monitoring).

Download Datenblatt Spezifikationen

Datenblatt

Version / Datum

2023-05-11

pdf - 732 KB

Version / Datum

2023-05-11

pdf - 740 KB

Version / Datum

2019-02-06

pdf - 811 KB

Download

Bewegen	P-876.A11	P-876.A12	P-876.A15	P-876.SP1	Toleranz
Minimale laterale Kontraktion	400 µm/m	650 µm/m	800 µm/m	650 µm/m
Relative laterale Kontraktion	1,6 µm/m/V	1,3 µm/m/V	0,64 µm/m/V	1,3 µm/m/V
Antriebseigenschaften	P-876.A11	P-876.A12	P-876.A15	P-876.SP1	Toleranz
Betriebsspannung	-50 bis 200	-100 bis 400	-250 bis 1000	-100 bis 400
Antriebstyp	DuraAct	DuraAct	DuraAct	DuraAct
Aktortyp	Transducer	Transducer	Transducer	Transducer
Piezomaterial	PIC255	PIC255	PIC255	PIC255
Piezokeramikhöhe	100 µm	200 µm	500 µm	200 µm
Elektrische Kapazität	150 nF	90 nF	45 nF	8 nF	±20 %
Mechanische Eigenschaften	P-876.A11	P-876.A12	P-876.A15	P-876.SP1	Toleranz
Minimaler Biegeradius	12 mm	20 mm	70 mm
Blockierkraft	90 N	265 N	775 N	280 N
Anschlüsse und Umgebung	P-876.A11	P-876.A12	P-876.A15	P-876.SP1	Toleranz
Betriebstemperaturbereich	-20 bis 150 °C	-20 bis 150 °C	-20 bis 150 °C	-20 bis 150 °C
Anschluss	lötbare Kontakte	lötbare Kontakte	lötbare Kontakte	lötbare Kontakte
Empfohlene Controller / Treiber	E-413, E-821, E-835	E-413, E-821, E-835	E-413, E-821, E-835	E-413, E-821, E-835
