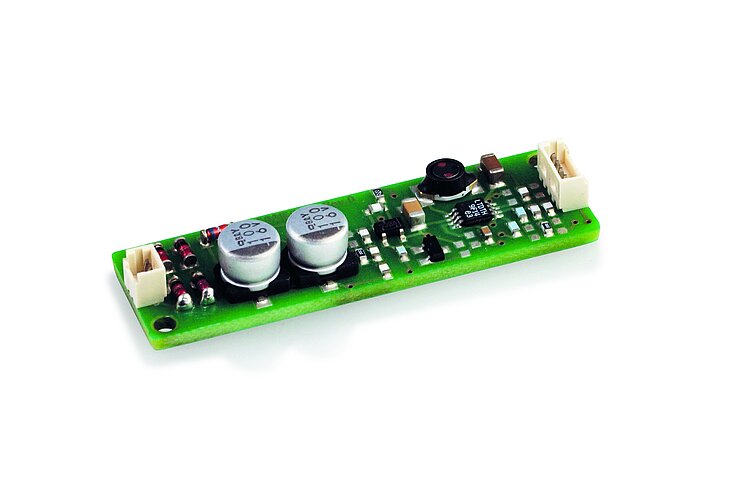

E-821 Elektronikmodul für Energy Harvesting

E-821 Elektronikmodul für Energy Harvesting

Piezoaktoren für die Energiegewinnung nutzen

  • Konstante Ausgangsspannung
  • Nutzbare Energie 8,7 mJ
  • Nutzt gepulste oder kontinuierliche Anregung
  • Anpassung an Kundenapplikation auf Anfrage
zum Inhalt Angebot / Bestellung
E-821 Energy Harvesting Module

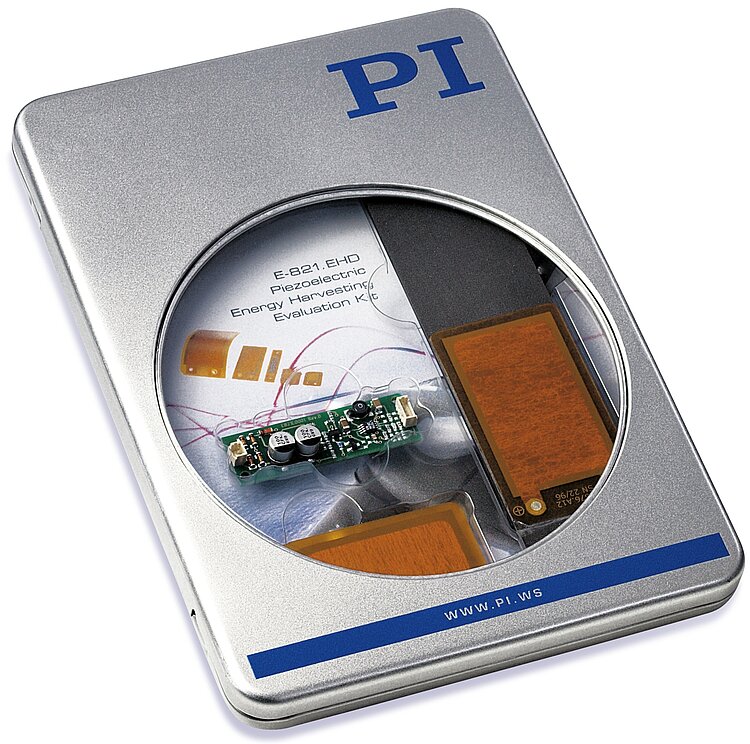

Das Evaluierungsset E-821.EHD enthält zusätzlich zur Wandler- und Speicherelektronik die Verbindungskabel sowie passende DuraAct Piezowandler zur Integration in die Anwendung. Mit der Ausgangsspannung zwischen 1,8 und 5 V können handelsübliche elektrische Schaltungen und Systeme betrieben werden.

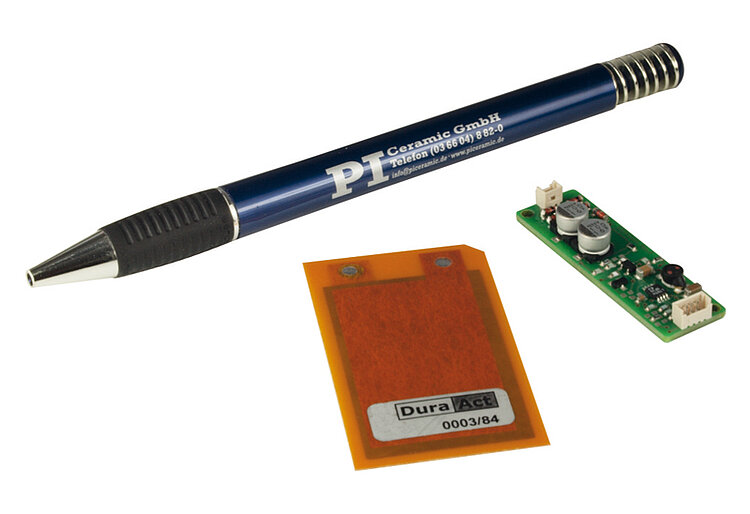

Die E-821 Energy Harvesting-Elektronik ist auf den Betrieb mit P-876 DuraAct Patch Wandlern abgestimmt

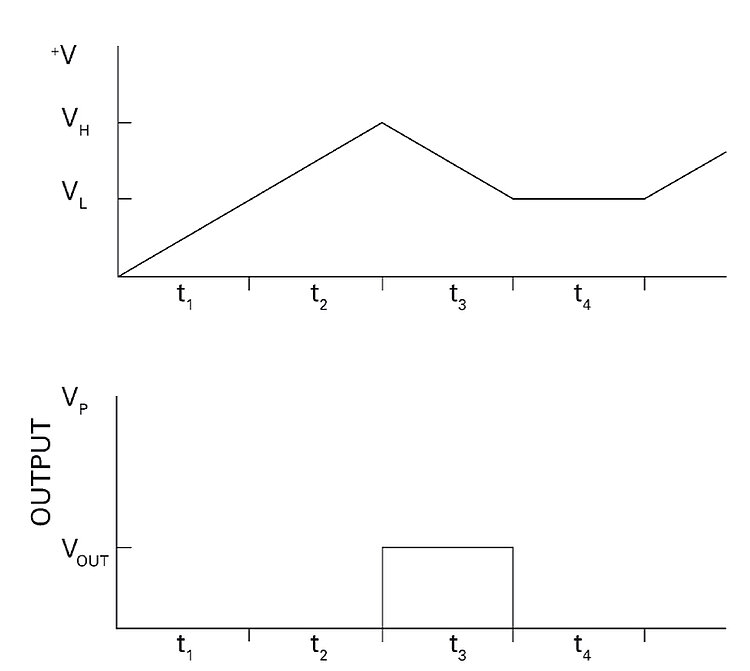

Um ein Energy-Harvesting-System richtig zu dimensionieren, muss man alle entscheidenden Randbedingungen kennen und berücksichtigen. Das Prinzip selbst ist einfach: Umgebungsschwingungen erzeugen eine Ladungstrennung im piezokeramischen DuraAct Wandler. Die elektronische Schaltung im E-821 Modul sorgt dann für eine ausreichend stabile Ausgangsspannung, die an den Verbraucher angepasst werden kann.
DuraAct Flächenwandler können mit einer Vielzahl von Formen auf die Anwendung angepasst werden
E-821 Elektronikmodul für Energy Harvesting
Produktbeschreibung Spezifikationen Downloads Angebot / Bestellung

OEM-Elektronikmodul für Energy Harvesting

Für die Energiegewinnung aus Schwingungen. Einsatz in Kombination mit DuraAct Flächenwandlern. Ausgangsspannung kann angepasst werden. Verarbeitet Eingangsströme zwischen 20 µA und 40 mA, Spannungsspitzen werden ab 15 V begrenzt. Abwandlung für Betrieb mit Piezostapelaktoren auf Anfrage



Einsatzgebiete

Versorgt elektrische Schaltungen und Systeme, z. B. Sensorknoten, dezentral mit Energie

Spezifikationen

Spezifikationen

Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.
downloads

Downloads

Dokumentation

Dokumentation

Benutzerhandbuch E821T0002

E-821.EHD piezoeletrisches Energy Harvesting, Evaluierungsset

Version / Datum
2012-05-21
pdf - 1 MB
Englisch
Dokumentation

Benutzerhandbuch E821T0001

E-821.00 Modul für Energy Harvesting

Version / Datum
2012-05-18
pdf - 209 KB
Englisch
Angebot / Bestellung

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

E-821.EHD
Energy Harvesting mit Piezowandlern, Evaluierungsset. Inhalt: 1 × E-821.00 Elektronikmodul für Energy Harvesting, 8,7 mJ; 1 × P-876.A12 DuraAct Flächenwandler, 61 mm × 35 mm × 0,5 mm; 1 × P-876.A12 DuraAct Flächenwandler auf Substrat; Verbindungskabel
​
Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführungen auf Anfrage.

Sonderausführung auf Anfrage Anfrageliste

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.

0049 721 4846 0info@pi.ws
Kontaktieren Sie uns!
Kompatible Produkte Verwandte Controller
P-878 DuraAct Power Flächenwandler
P-876 DuraAct Flächenwandler
