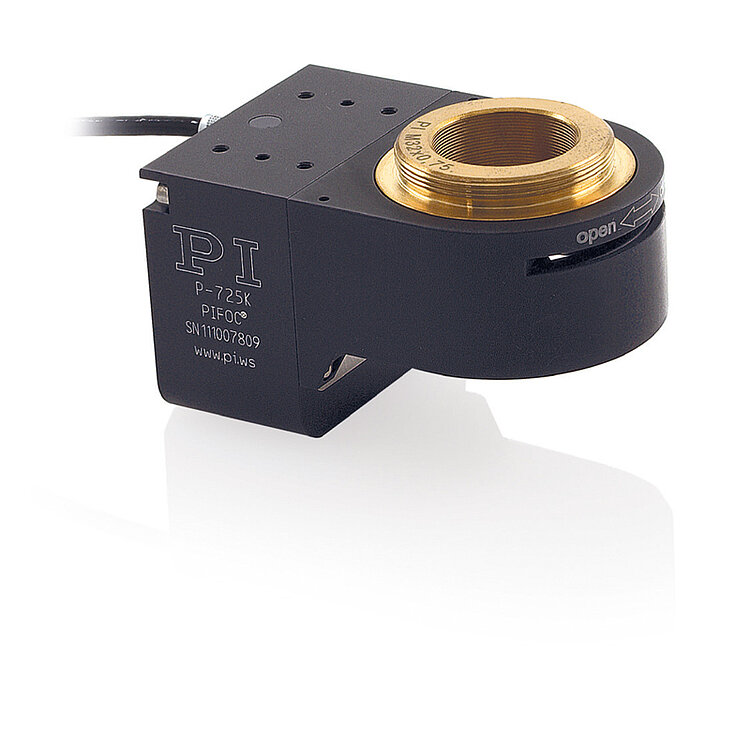

P-725KHDS PIFOC® Objektivscanner mit hoher Dynamik

Dieses Produkt wurde durch das folgende neue Produkt abgelöst: P-725.xCDE2 PIFOC® Fokus-Scanner für Mikroskop-Objektive

Nanometer-Auflösung für schwere Objektive

Stellweg 400 µm
Resonanzfrequenz 120 Hz mit 400 g Last
Einschwingzeit 20 ms mit 400 g Last
QuickLock-Gewindeadapter bis M32

Angebot / Bestellung

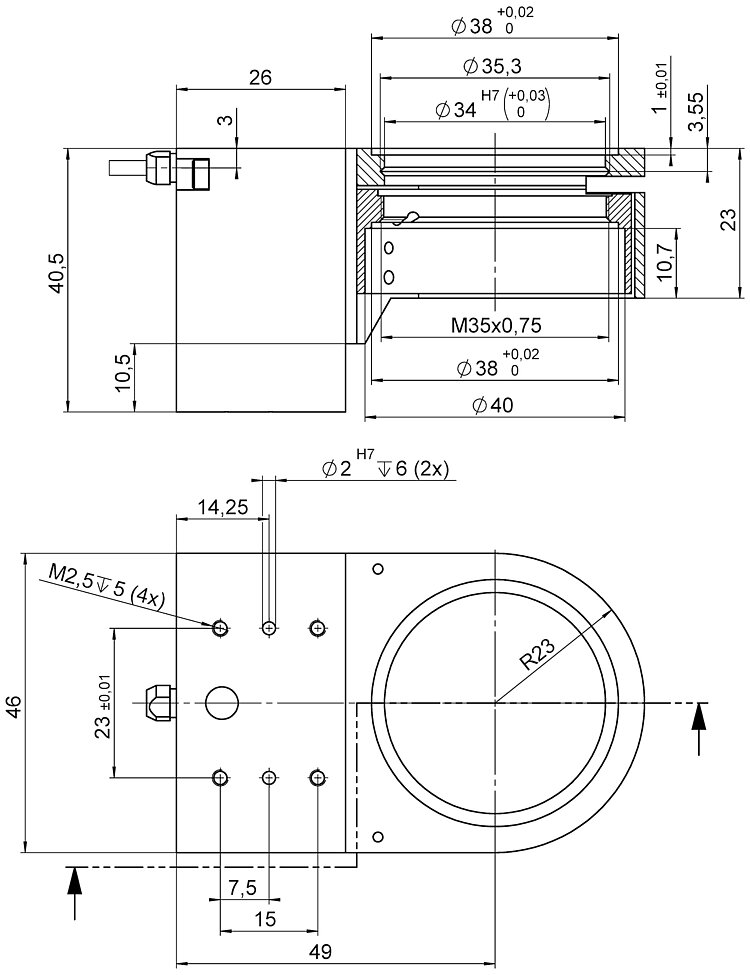

P-725KHDS, Abmessungen in mm

1 Achse. Reibungsfreie Festkörpergelenke. Kapazitiver Positionssensor für bestmögliche Stabilität und Linearität. QuickLock-Adapter für einfache Installation.

Piezokeramische Aktoren mit vollkeramischer Isolation. Höhere Lebensdauer, unempfindlich gegen Feuchtigkeit und Betriebstemperaturen bis 80 °C.

Mikroskopie, konfokale Mikroskopie, 3D-Imaging, Screening, Autofokussysteme, Oberflächenanalyse. Ideal für Multiphotonenmikroskopie aufgrund der hohen Dynamik bei großen Lasten.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2020-03-26

pdf - 496 KB

Version / Datum

2020-03-26

pdf - 514 KB

Download

	P-725KHDS	Einheit
Aktive Achsen	Z
Bewegung und Positionieren
Integrierter Sensor	Kapazitiv
Stellweg, geregelt	400	µm
Auflösung, geregelt	2,5	nm
Linearitätsabweichung	0,06	%
Mechanische Eigenschaften
Steifigkeit	0,35	N/µm
Resonanzfrequenz unbelastet	340	Hz
Resonanzfrequenz, belastet, 100 g	230	Hz
Resonanzfrequenz, belastet, 400 g	120	Hz
Belastbarkeit	10	N
Antriebseigenschaften
Piezokeramik	PICMA® P-887
Elektrische Kapazität	12,8	µF
Anschlüsse und Umgebung
Betriebstemperaturbereich	10 bis 50	°C
Material	Aluminium
Kabellänge	1,5	m
Stecker	D-Sub 7W2
Empfohlene Elektroniken	E-709.CHG
