ND72Z2LAQ PIFOC® Objektivscansystem 2000 µm
Nanometer-Auflösung und schnelles Einschwingverhalten

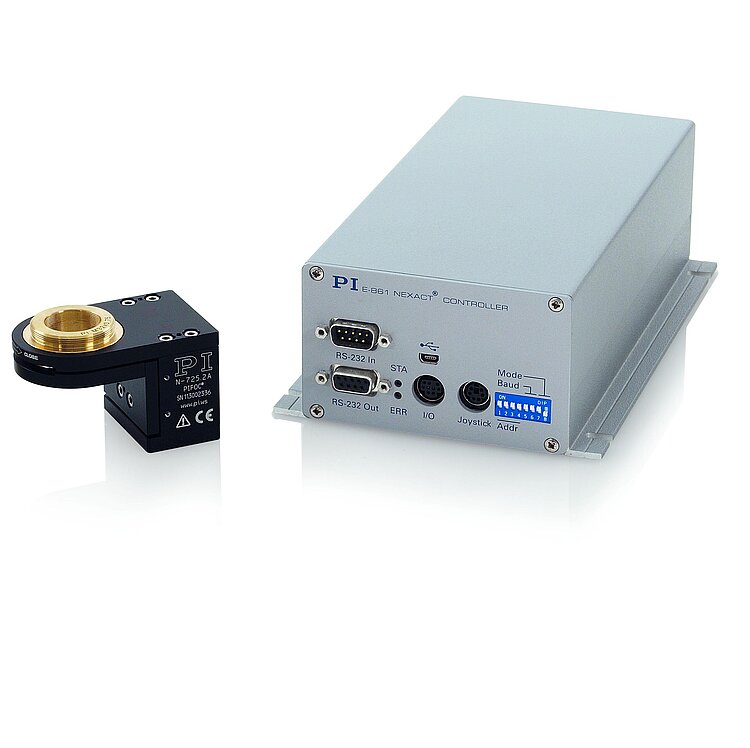

- Komplettes System mit Digitalcontroller, Software und M32-QuickLock-Gewindeadapter
- USB, RS-232
- Sensorauflösung 0,5 nm
- Hochdynamisches Einschwingverhalten bei Z-Stacks
- Weitere Gewindeadapter als Zubehör erhältlich
- Kompatibel mit µManager, MetaMorph und MATLAB
- Parameteränderung im Betrieb
Einsatzgebiete
- Zwei-Photonen-Mikroskopie
- Konfokale Mikroskopie
- 3-D-Imaging
- Lasertechnologie
- Interferometrie
- Biotechnologie
- Mikromanipulation
- Autofokus für lange Stellwege
Nanometer-Präzision und hohe Vorschubkraft mit PiezoWalk® Schreitantrieben
Im PiezoWalk® Schreitantrieb führen mehrere Piezoaktoren eine Schreitbewegung aus, die zum Vorschub eines Läufers führt. Die Ansteuerung der Aktoren ermöglicht kleinste Schritt- und Vorschubbewegungen bei einer Auflösung von weit unter einem Nanometer.
Hochgenaue Positionsmessung mit inkrementellem Linearencoder
Kontaktlose optische Linearencoder messen die Position mit höchster Genauigkeit direkt an der Plattform. Nichtlinearitäten, mechanisches Spiel oder elastische Deformation beeinflussen die Messung nicht.
Umfangreiche Software für raschen Beginn des produktiven Betriebs
Dank Unterstützung von MATLAB und NI LabVIEW sowie aller gängigen Betriebssysteme (Windows, Linux und macOS) gelingt die Integration in nahezu jede Umgebung – schnell und effizient. Ausgereifte Programmierbeispiele und Software-Tools wie PIMikroMove® verkürzen die Zeit bis zum produktiven Betrieb erheblich.

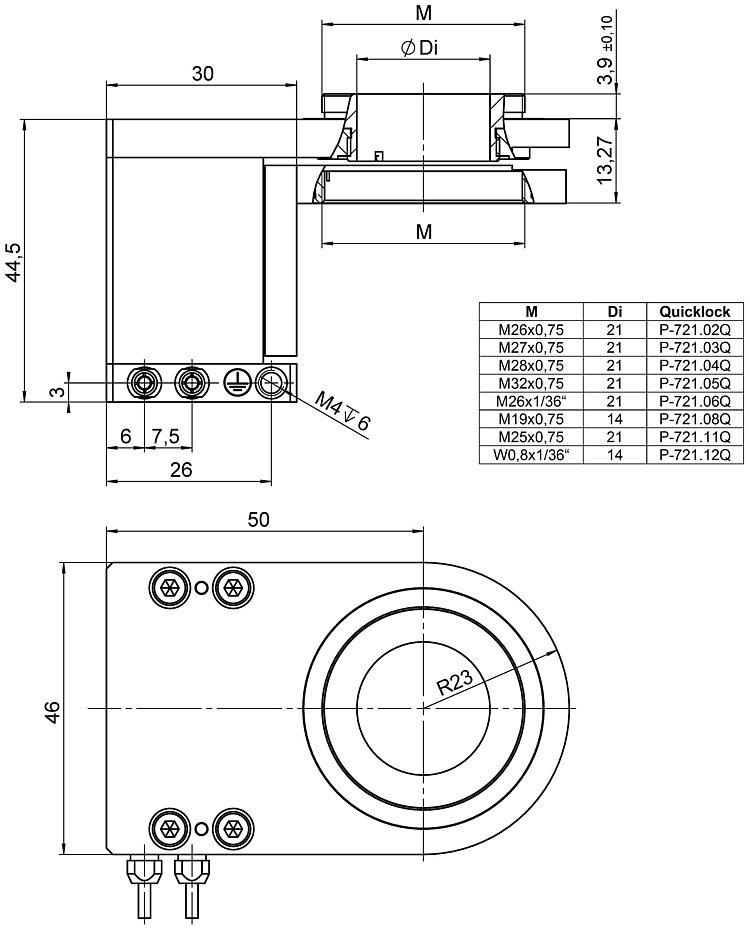

Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen
ND72Z2LAQ | Einheit | Toleranz | |
---|---|---|---|
PIFOC® Objektivscansystem 2000 µm | |||
Aktive Achsen | Z | ||
Bewegung und Positionieren | |||
Integrierter Sensor | Optischer Linearencoder | ||
Stellweg, geregelt | 2000 | µm | |
Kleinste Schrittweite, geregelt | 5 | nm | typ. |
Mechanische Eigenschaften | |||
Einschwingzeit 3-µm-Schritt, bei 200 g Last, 100 nm Settling Band | <20 | ms | |
Empfohlene Last* | 700 | g | max. |
Antriebseigenschaften | |||
Piezokeramik | NEXACT® | ||
Anschlüsse und Umgebung | |||
Betriebstemperaturbereich | 15 bis 40 | °C | |
Material | Aluminium | ||
Masse | 290 | g | ±5 % |
Kabellänge | 1,5 | m | ±10 mm |
Piezocontroller | E-861 (im Lieferumfang enthalten) | ||
Schnittstelle / Kommunikation | USB, RS-232 | ||
Motorstecker | HD D-Sub 15 | ||
Sensorstecker | HD D-Sub 15 | ||
I/O-Stecker | 4× Digitaleingang (TTL, programmierbar) 4× Digitalausgang (TTL, programmierbar) | ||
Befehlssatz | PI General Command Set (GCS) | ||
Bedienersoftware | PIMikroMove® | ||
Softwaretreiber | NI LabVIEW-Treiber, dynamische Bibliotheken für Windows und Linux. Wird unterstützt von MATLAB, MetaMorph, µManager | ||
Unterstützte Funktionen | Funktionsgenerator, Datenrecorder, Makroprogrammierung | ||
Abmessungen Controller | 160 mm × 96 mm × 33 mm |
Downloads
Produktmitteilung
Product Change Notification Motor Driven Products
Dokumentation
Installationsanleitung P721T0002
P-721 Gewindeadapter für P-721 / P-725.xxx PIFOC® Objektivscanner
Benutzerhandbuch N725T0002
N-725.2A PIFOC Objektivscanner mit NEXACT®-Linearmotor
3-D-Modelle
3D-Modell P-721.1xx
3D-Modell ND72Z2LAQ
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
Bestellung als System, inklusive Controller
Zubehör im Lieferumfang
Weiteres Zubehör
Fragen Sie den Fachmann!
Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Vertriebsingenieur.
Technologie
PiezoWalk® Piezoschreitantriebe
PiezoWalk®Antriebe wurden für die Halbleiterindustrie entwickelt, die hohe Anforderungen an die Zuverlässigkeit, Positionsauflösung und Stabilität hat.
Inkrementelle Sensoren
Bei längeren Stellwegen ab ca. 1 Millimeter stoßen die kapazitiven Messsysteme an ihre Grenzen: PI verwendet daher inkrementelle Messsysteme.
