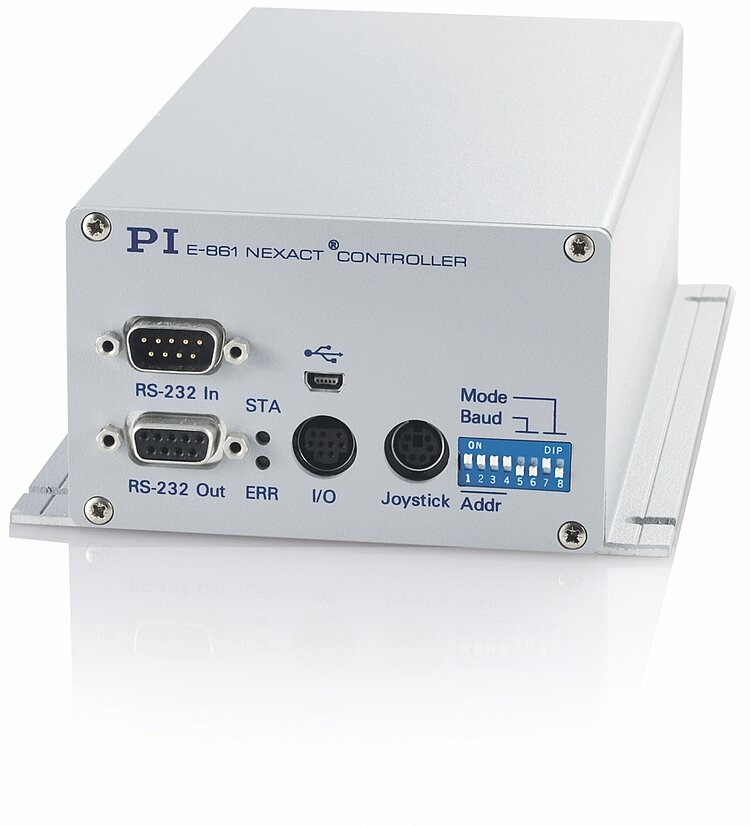

E-861 PiezoWalk® NEXACT® Controller
Vernetzbarer Controller für NEXACT® Linearantriebe und Positionierer
- Hochgeschwindigkeits-Encodereingang
- Makroprogrammierbar für Stand-Alone-Betrieb
- Datenrekorder
- Nichtflüchtiger EEPROM für Makros und Parameter
- Daisy-Chain-Vernetzbarkeit
Digitaler Servocontroller für NEXACT® Piezomotoren
1 Achse. Unterstützt die Bewegungsarten der PiezoWalk® Antriebe: Nanoschrittmodus für längere Strecken. Hochdynamisches Positionieren innerhalb eines Schrittes mit Auflösungen unterhalb eines Nanometers.
Schnittstellen und Kommunikation
USB- und RS-232-Schnittstellen für Kommandierung. A/B-Quadratur Encodereingang. Eingänge für TTL-Signale für End- und Referenzschalter. I/O-Leitungen (analog / digital) für Automatisierung. Anschluss für analogen Joystick. Daisy-Chain-Vernetzbarkeit für bis zu 16 Achsen, die über eine gemeinsame PC-Schnittstelle betrieben werden.
Umfangreiche Funktionalität, Softwareunterstützung
Leistungsfähige Makroprogrammiersprache. Nichtflüchtiger Makrospeicher u. a. für Stand-Alone-Betrieb mit Autostart-Makro. Datenrekorder. PID-Regler, Parameteränderung im Betrieb. Umfangreiche Softwareunterstützung, z. B. für LabVIEW, C, C++, MATLAB, Python. Bedienersoftware PIMikroMove®.
Einsatzgebiete
- 2-Photonenmikroskopie, konfokale Mikroskopie
- 3D-Imaging
- Lasertechnologie
- Interferometrie
- Biotechnologie
- Mikromanipulation
- Autofokus mit hoher Anforderung an den Stellweg
Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen
E-861.1A1 | |
---|---|
Funktion | Controller für NEXACT®-Antriebe, geeignet für PiezoWalk®-Antriebe |
Antriebsart | NEXACT® Piezomotor |
Achsen | 1 |
Unterstützte Funktionen | Startup-Makro. Datenrekorder zur Aufnahme von Betriebsgrößen wie Motorspannung, Geschwindigkeit, Position oder Positionsfehler. Interne Sicherheitsschaltung: Watchdog Timer. |
Bewegung und Regler | E-861.1A1 |
---|---|
Reglertyp | PID-Regler, Parameteränderung im Betrieb |
Trajektorienprofile | Trapez |
Encodereingang | Analoge Encodereingänge Sinus-Cosinus, Interpolationselektronik voreingestellt für differentielle Übertragung, 1 Vppund 2,5 V Offset des Encodersignals |
Blockiererkennung | Automatischer Motorstopp bei Überschreitung eines programmierbaren Positionsfehlers |
Eingang Endschalter | 2 × TTL (Pull-Up/Pull-Down, programmierbar) |
Eingang Referenzschalter | 1 × TTL |
Schnittstellen und Bedienung | E-861.1A1 |
---|---|
Kommunikations-Schnittstellen | USB, RS-232 |
Motoranschluss | HD D-Sub 15 (f) |
Sensoranschluss | HD D-Sub 15 (m) |
Controllernetzwerk | Bis zu 16 Einheiten an einer Schnittstelle* |
I/O-Leitungen | 4 analoge/digitale Eingänge, 4 digitale Ausgänge (TTL) |
Befehlssatz | PI General Command Set (GCS) |
Bedienersoftware | PIMikroMove® |
Schnittstellen zur Anwendungsprogrammierung | API für C / C++ / C# / VB.NET / Python, Treiber für LabVIEW |
Manuelle Bedienhilfen (optional) | Pushbutton Box, Joystick (für 2 Achsen), Y-Kabel für 2-D-Bewegungen |
