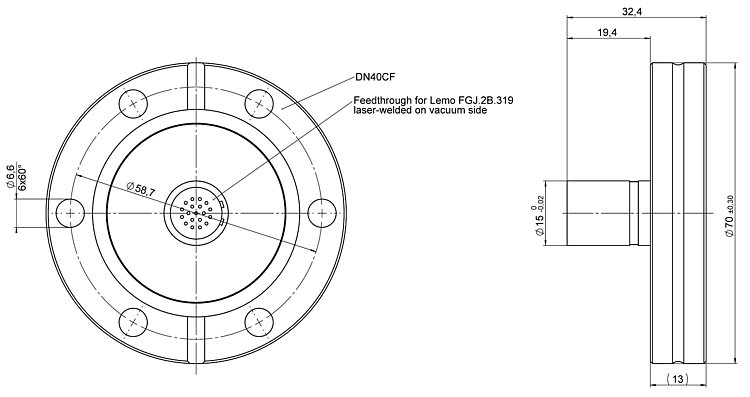

Vakuumdurchführung (Antriebs- und Sensorsignale), LEMO 19-pol. (m/m), DN40CF
NEU
N-331.1LU Vakuumdurchführung

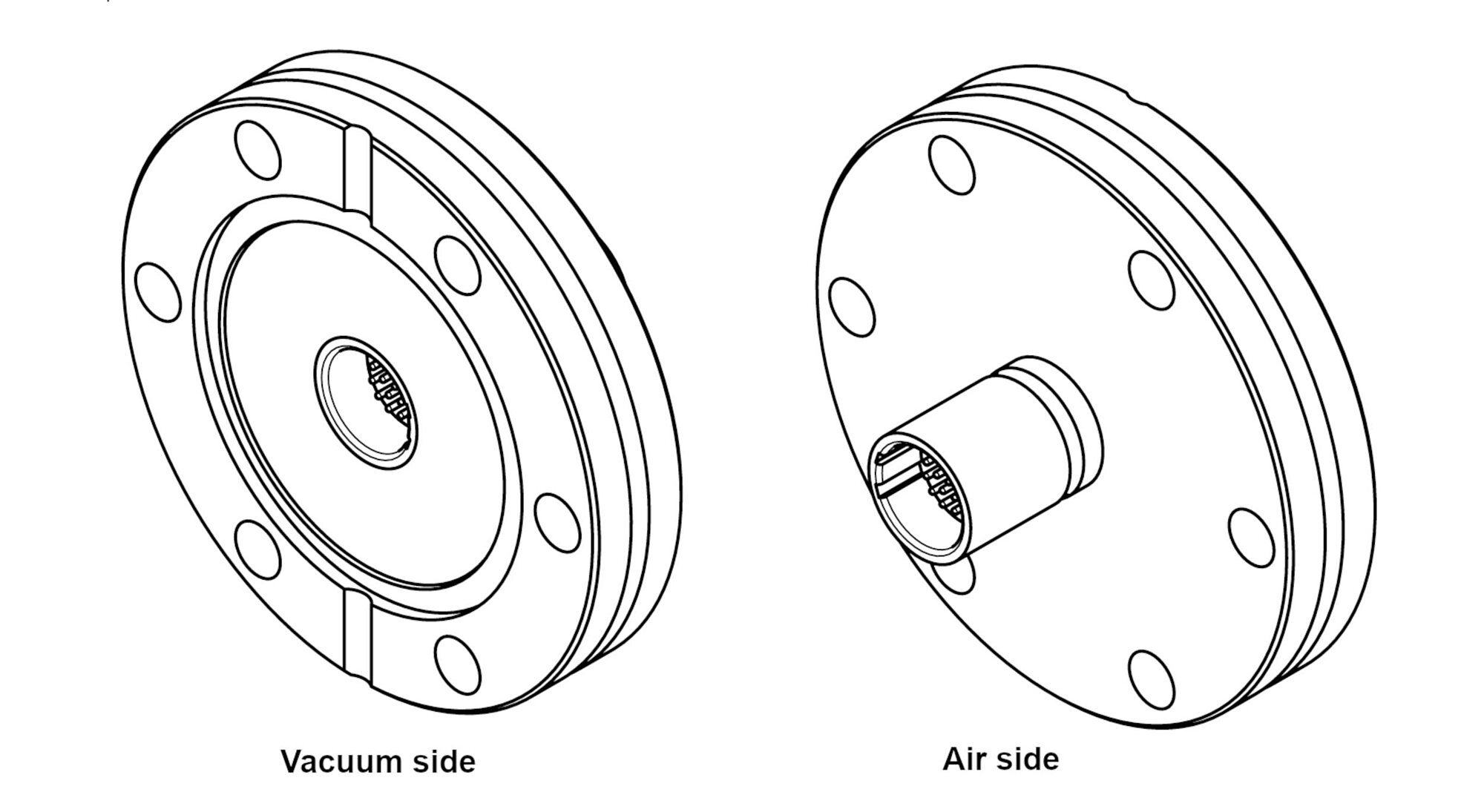

Schnittstelle zwischen Luftseite und Ultrahochvakuum (UHV)
- Zubehör für N-331.xxU PICMAWalk Linearaktoren
- Abschluss und Ausleitung aus Vakuumkammern
- Vakuumkompatibel bis 10-9 hPa
N-331.1LU Vakuumdurchführung
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Anbindung von Standard-Controllern an Vakuumanwendungen
Vakuumdurchführungen sind die Schnittstelle zwischen Linearaktor in einem Vakuumvolumen und Controller auf der Luftseite. Sie ermöglichen es, Standard-Controller an Vakuumanwendungen anzubinden.
Luftseitige Adapterkabel sind in verschiedenen Längen erhältlich. Sie sind nicht Teil des Lieferumfangs der Durchführung.
Spezifikationen
Spezifikationen
N-331.1LU | ||
---|---|---|
Flanschmaterial | Edelstahl 1.4301 | |
Dichtungsmaterial | Aluminiumoxidkeramik | |
Leckrate | 1x10-9 | |
Prüfspannung | 800 V | |
Maximaler Strom pro Pin | 7 A | |
Luftseitiger Anschluss | LEMO FGJ.2B.319 | |
Vakuumseitiger Anschluss | LEMO FGJ.2B.319 | |
Vakuumklasse | 10⁻⁹ hPa | |
Betriebstemperaturbereich | 0 bis 50 °C | |
Maximale Ausheiztemperatur | 150 °C |
Hinweis zu Prüfspannung: bei 500 MΏ, angegebener Wert gilt für Gleichstrom (DC)
Hinweis zu maximalem Strom pro Pin: 3,15 A/Pin, wenn alle Pins benutzt werden
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.
N-331.1LU NEU!
