WT-100 Goniometertisch, 100 mm Breite, DC-Motor, ±5° Drehbereich, freie Apertur 60 mm × 52 mm, mechanische Endschalter

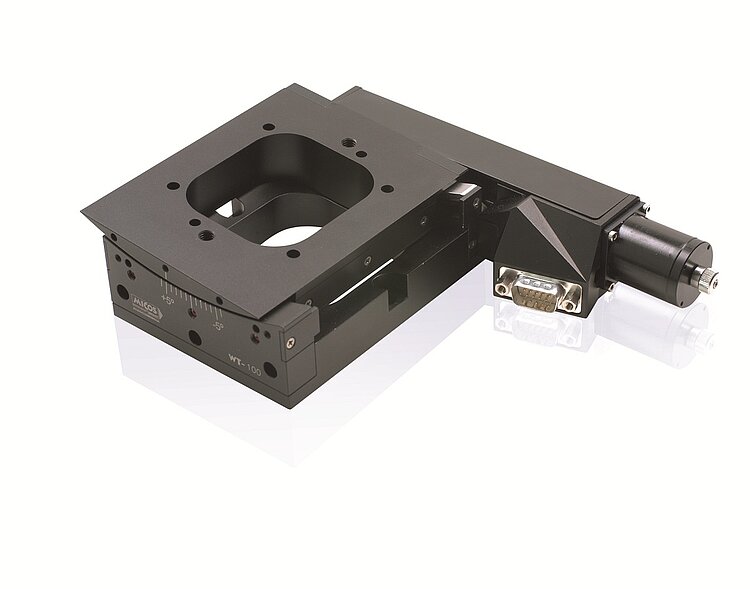

WT-100 Motorisiertes Präzisions-Goniometer
Kompakt, mit großer Apertur
- Rotationsbereich 10°
- Wiederholgenauigkeit bis 8,7 µrad
- Belastbarkeit bis 2 kg
- Option: Direkte Positionsmessung mit Winkelmesssystem
- Kombination mit WT-85 mit gemeinsamem Pivotpunkt

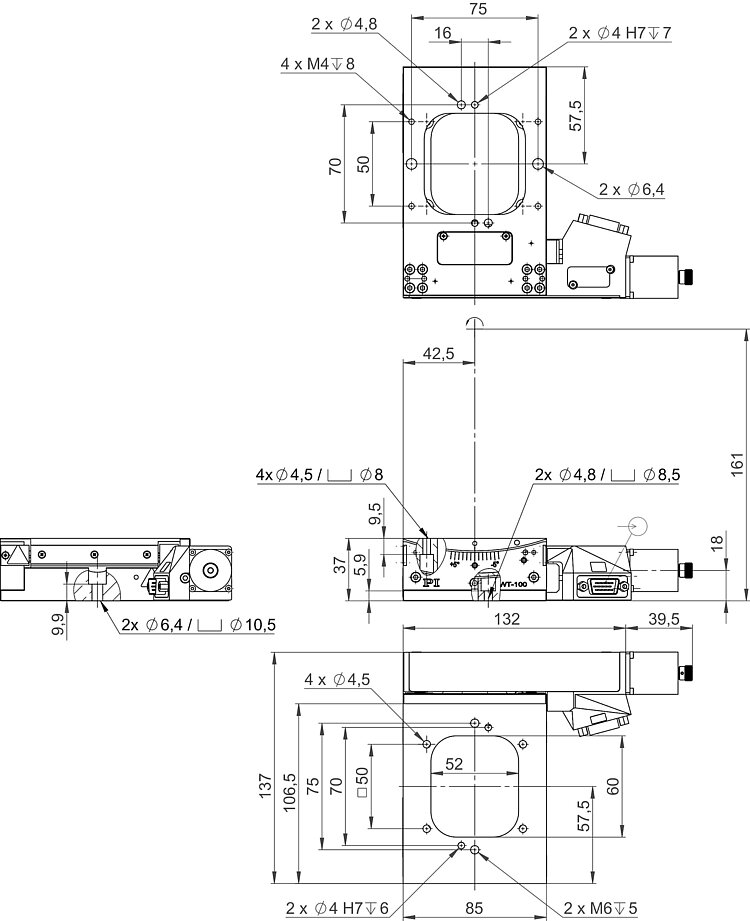

65419200-0000, WT-100 Goniometer mit Schrittmotor
65419100, WT-100 Goniometer mit DC-Motor, Abmessungen in mm

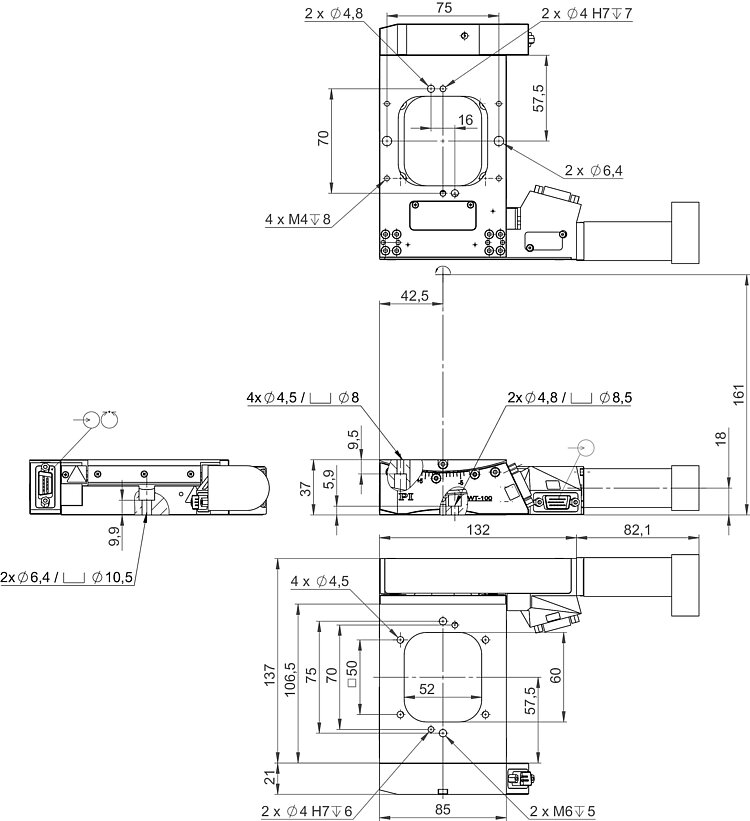

65419101, WT-100 Goniometer mit DC-Motor und inkrementellem Winkelmesssystem, Abmessungen in mm
65419200-0001, WT-100 Goniometer mit Schrittmotor, Abmessungen in mm

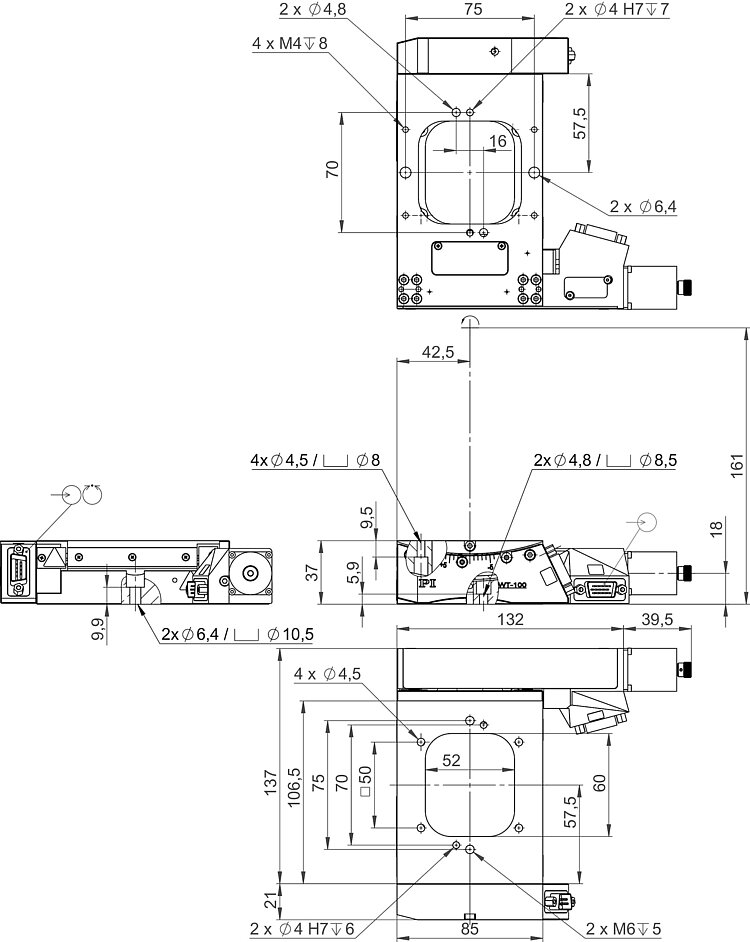

65419201-0001, WT-100 Goniometer mit Schrittmotor und inkrementellem Winkelmesssystem, Abmessungen in mm

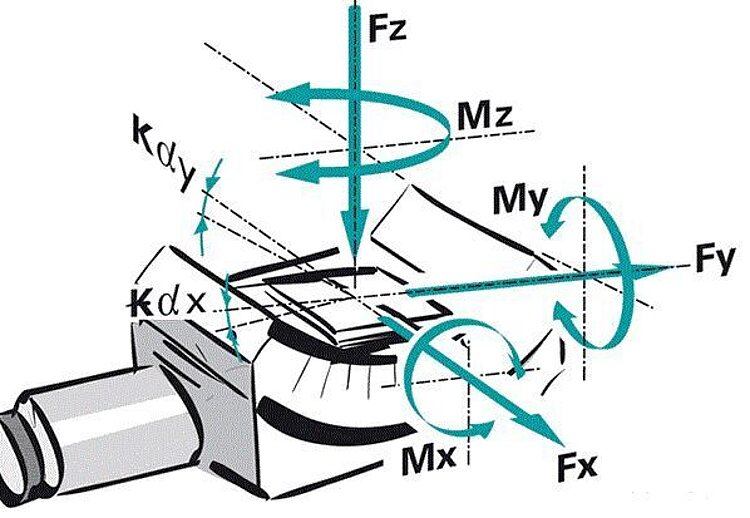

Richtung der Achsen und Momente für Goniometertische
WT-100 Motorisiertes Präzisions-Goniometer
Produktbeschreibung
Spezifikationen
Downloads
Angebot / Bestellung
Goniometertisch der Präzisionsklasse
Antrieb mit hoher Untersetzung für präzise Positionierung. Zwei Endschalter. Große freie Apertur mit 60 mm × 25 mm.
Kombinierbar mit WT-85 für 2-Achsenbewegung mit gemeinsamem Pivotpunkt.
Ausführungen
- DC-Servomotor mit Rotationsencoder auf der Motorwelle
- Schrittmotor
- Option: Hochauflösendes optisches Winkelmesssystem zur direkten Positionsmessung
- Vakuumversionen auf Anfrage
Einsatzgebiete
Präzisions-Mikromontage, Messtechnik, Photonik, Optische Justage
Spezifikationen
Spezifikationen
Bewegen und Positionieren | 65419100 | 65419101 | 65419200-0000 | 65419201-0001 | Einheit | Toleranz |
|---|---|---|---|---|---|---|
Rotationsbereich | 10 | 10 | 10 | 10 | ° | |
Integrierter Sensor | Rotationsencoder | Inkrementelles Winkelmesssystem Rotationsencoder | – | Inkrementelles Winkelmesssystem | ||
Sensorsignal Rotationsencoder | AB-Quadratur, RS-422 | AB-Quadratur, RS-422 | – | – | ||
Sensorsignal Winkelmesssystem | – | AB-Quadratur, RS-422 | – | Sin/cos, 1 V Spitze-Spitze | ||
Sensorsignalperiode Winkelmesssystem | – | 157 | – | 157 | µrad | |
Sensorauflösung Rotationsencoder | 2000 | 2000 | – | Impulse/U | ||
Rechnerische Auflösung | 3,49 | 1,57 | 34,9 | 1,57 | µrad | |
Kleinste Schrittweite | 17,5 | 8,7 | 17,5 | 8,7 | µrad | typ. |
Unidirektionale Wiederholgenauigkeit | 70 | 8,7 | 70 | 8,7 | µrad | typ. |
Bidirektionale Wiederholgenauigkeit | ±70 | ±8,7 | ±70 | ±8,7 | µrad | typ. |
Taumeln | ±125 | ±125 | ±125 | ±125 | µrad | typ. |
Winkelgeschwindigkeit | 15 | 15 | 7 | 7 | °/s | max. |
Endschalter | 2 × mechanisch, Öffner, bis 30V, NPN | 2 × mechanisch, Öffner, bis 30V, NPN | 2 × mechanisch, Öffner, bis 30V, NPN | 2 × mechanisch, Öffner, bis 30V, NPN | ||
Abstand Drehachse zu Oberfläche der Bewegungsplattform | 124 | 124 | 124 | 124 | mm |
Mechanische Eigenschaften | 65419100 | 65419101 | 65419200-0000 | 65419201-0001 | Einheit | Toleranz |
|---|---|---|---|---|---|---|
Spindeltyp | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | Kugelumlaufspindel | ||
Spindelsteigung | 1 | 1 | 1 | 1 | mm | |
Führungstyp | Kugellager | Kugellager | Kugellager | Kugellager | ||
Getriebeuntersetzung | 900:1 | 900:1 | 900:1 | 900:1 | ||
Belastbarkeit | 20 | 20 | 20 | 20 | N | max. |
Zulässige Querkraft | 15 | 15 | 15 | 15 | N | Max. |
Zulässiges Moment in θY, θZ | 4 | 4 | 4 | 4 | N·m | max. |
Anschlüsse und Umgebung | 65419100 | 65419101 | 65419200-0000 | 65419201-0001 | Einheit | Toleranz |
|---|---|---|---|---|---|---|
Betriebstemperaturbereich | 5 bis 40 | 5 bis 40 | 5 bis 40 | 5 bis 40 | °C | |
Material | Aluminium eloxiert, Stahl | Aluminium eloxiert, Stahl | Aluminium eloxiert, Stahl | Aluminium eloxiert, Stahl | ||
Masse | 0,9 | 0,9 | 0,9 | 0,9 | kg | ±5% |
Anschluss | HD D-Sub 15 (m) | HD D-Sub 15 (m) (Motor) D-Sub 9 (m) (Sensor) | HD D-Sub 15 (m) (Motor) | HD D-Sub 15 (m) (Motor) D-Sub 9 (m) (Sensor) | ||
Empfohlene Controller / Treiber | C-863 (einachsig) C-884 (bis 6 Achsen) C-885 mit C-863.20C885 (bis 40 Achsen) Modularer ACS-Controller | C-863 (einachsig) C-884 (bis 6 Achsen) C-885 mit C-863.20C885 (bis 40 Achsen) Modularer ACS-Controller | C-663.12 (einachsig) SMC Hydra (zweiachsig) C-885 mit C-663.12C885 (bis zu 20 Achsen) Modularer ACS-Controller | C-663.12 (einachsig) SMC Hydra (zweiachsig) C-885 mit C-663.12C885 (bis zu 20 Achsen) Modularer ACS-Controller |
Anschlusskabel für Motor und Sensor sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.
Downloads
Datenblatt
Dokumentation
Dokumentation
Benutzerhandbuch WT-100
Goniometer WT-100
Version / Datum
2016-08-11
pdf - 621 KB
Version / Datum
2016-08-11
pdf - 642 KB
3-D-Modelle
3-D-Modelle
WT-100 3D-Modell
zip - 4 MB
