Leistungsultraschall-Transducer

Hohe Frequenz
Hohe Auslenkung (Spitze-Spitze)
Geringer Leistungsverbrauch
Hoher Qualitätsfaktor

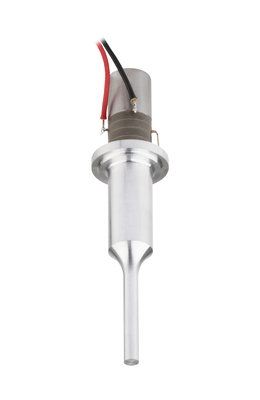

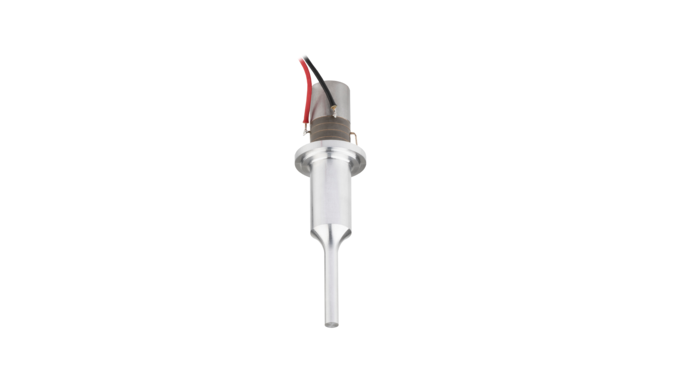

Leistungsultraschall-Wandler wie der Langevin-Transducer sind in den Bereichen Industrie und >> Life Science vielseitig einsetzbar. Hochwertige piezoelektrische Ringe erzeugen im Wandler >> Ultraschallwellen, die bis zur Spitze des Geräts verstärkt werden und in den Zielmedien Schwingungen auslösen.

PI Ceramic bietet einen Langevin-Transducer Prototyp an und entwickelt diesen gemeinsam mit dem Kunden passend für die jeweilige Applikation. Ein hoher mechanischer Qualitätsfaktor und ein geringer Leistungsverbrauch stehen dabei im Vordergrund.

Resonanzfrequenz f [kHz]	35
Resonanzimpedanz I [Ω]	<50
Maximale Auslenkung (Spitze-Spitze) A_PP [µm]	36
Maximale Leistungsaufnahme P [W]	5
Qualitätsfaktor Q_m	>2000

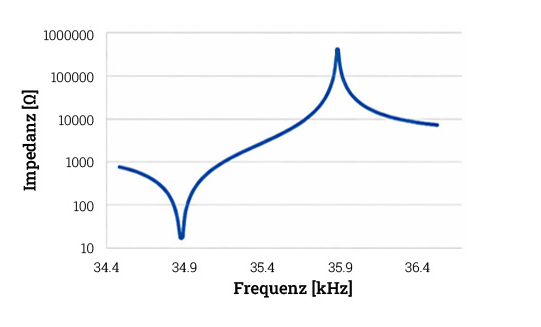

PI Ceramic - Impedanzverlauf Ultrasonic Transducer

Spezifikationen und Performanz eines Ultraschall-Transducer Prototyps für den Einsatz zum Durchmischen von Zellsuspensionen

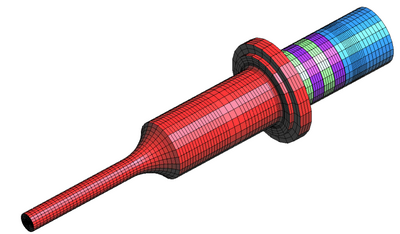

Spezielle Anwendungen bringen besondere Anforderungen mit sich. Mit über 30 Jahren Piezo-Expertise erstellt PI Ceramic Komplettlösungen von höchster Qualität. Unser Service reicht von der applikationsspezifischen Beratung über die Entwicklung und Fertigung der >> Ultraschall-Transducer bis zur Bereitstellung der entsprechenden Treiberelektronik. Um bestmögliche Piezosysteme zu erhalten, bietet PI Ceramic vor der Fertigung der Subsysteme oder Komplettlösungen virtuelle Prototypen an: Simulationsbilder ermöglichen eine schnellere, präzisere und kostengünstigere Abstimmung mit unseren Kunden.

Eine maßgeschneiderte Schallwandlerleistung ist für die Umsetzung automatisierter und effizienter Arbeitsabläufe mit Ultraschallgeräten von entscheidender Bedeutung. Die Anpassung unserer Langevin-Transducer ist möglich in Bezug auf folgende Parameter:
