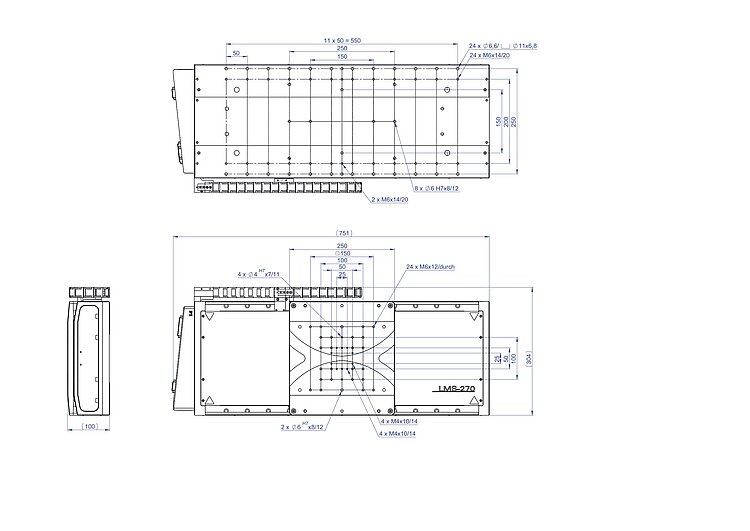

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 304 mm (12 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

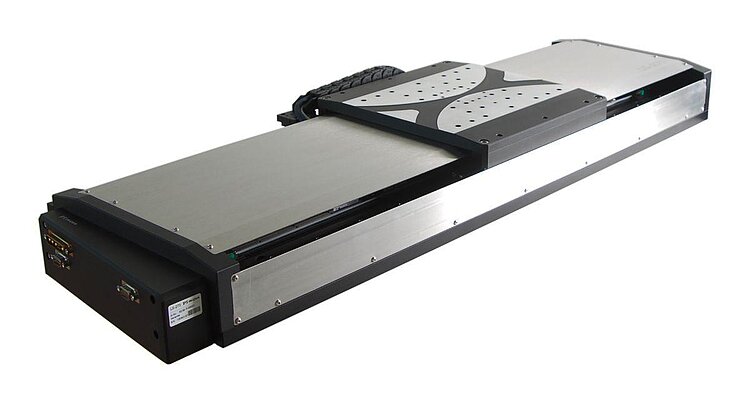

LMS-270 Präzisions-Lineartisch
Hohe Dynamik durch magnetischen Direktantrieb, hohe Stabilität
- Stellwege bis 1016 mm (40 '')
- Geschwindigkeit bis 800 mm/s
- Inkrementeller Encoder mit 15 nm Auflösung
- 480 N Spitzenkraft
Lineartisch der Referenzklasse
Hohe Ablaufgenauigkeit. Induktive Endschalter. Hohe Positionsauflösung durch inkrementellen Encoder mit analoger Signalübertragung (sin/cos, 1 Vpp).
Versionen mit DC-Servomotoren oder Schrittmotoren sind im selben Formfaktor verfügbar.
Magnetischer Direktantrieb
Eisenloser magnetischer Direktantrieb für hohe Geschwindigkeit und Beschleunigung. Hohe Positionsauflösung.
Einsatzgebiete
Industrie und Forschung. Messtechnik, Präzisionsscannen in der Halbleiter- oder Elektronikproduktion.
Spezifikationen
Spezifikationen
Bewegen | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
---|---|---|---|---|---|
Aktive Achsen | X | X | X | X | |
Stellweg in X | 304 mm | 508 mm | 813 mm | 1016 mm | |
Maximale Geschwindigkeit in X, unbelastet | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s | |
Geradheit (Lineares Übersprechen in Y bei Bewegung in X) | ± 3 µm | ± 4 µm | ± 7 µm | ± 10 µm | typ. |
Ebenheit (Lineares Übersprechen in Z bei Bewegung in X) | ± 3 µm | ± 4 µm | ± 7 µm | ± 10 µm | typ. |
Neigen (Rotatorisches Übersprechen in θY bei Bewegung in X) | ± 40 µrad | ± 80 µrad | ± 100 µrad | ± 120 µrad | typ. |
Gieren (Rotatorisches Übersprechen in θZ bei Bewegung in X) | ± 20 µrad | ± 30 µrad | ± 40 µrad | ± 50 µrad | typ. |
Positionieren | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
Kleinste Schrittweite in X | 0,05 µm | 0,05 µm | 0,05 µm | 0,05 µm | typ. |
Positioniergenauigkeit in X, unkalibriert | ± 70 µm | ± 70 µm | ± 70 µm | ± 70 µm | typ. |
Unidirektionale Wiederholgenauigkeit in X | ± 0,0375 µm | ± 0,0375 µm | ± 0,0375 µm | ± 0,0375 µm | typ. |
Bidirektionale Wiederholgenauigkeit in X | 0,3 µm | 0,3 µm | 0,3 µm | 0,3 µm | typ. |
Endschalter | Induktiv | Induktiv | Induktiv | Induktiv | |
Integrierter Sensor | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | Inkrementeller Linearencoder | |
Sensorsignal | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | Sin/Cos, 1 V Spitze-Spitze | |
Sensorauflösung | 15 nm | 15 nm | 15 nm | 15 nm | |
Antriebseigenschaften | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
Antriebstyp | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | Eisenloser 3-Phasen-Linearmotor | |
Nennspannung | 48 V | 48 V | 48 V | 48 V | |
Nennstrom, effektiv | 3,7 A | 3,7 A | 3,7 A | 3,7 A | typ. |
Spitzenstrom, effektiv | 17,5 A | 17,5 A | 17,5 A | 17,5 A | typ. |
Antriebskraft in X | 100 N | 100 N | 100 N | 100 N | typ. |
Spitzenkraft in X | 480 N | 480 N | 480 N | 480 N | |
Kraftkonstante | 27,5 N/A | 27,5 N/A | 27,5 N/A | 27,5 N/A | |
Widerstand Phase-Phase | 1,28 Ω | 1,28 Ω | 1,28 Ω | 1,28 Ω | typ. |
Induktivität Phase-Phase | 1 mH | 1 mH | 1 mH | 1 mH | |
Gegen-EMK Phase-Phase | 22,5 V·s/m | 22,5 V·s/m | 22,5 V·s/m | 22,5 V·s/m | max. |
Polteilung N-N | 42 mm | 42 mm | 42 mm | 42 mm | |
Mechanische Eigenschaften | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
Zulässige Druckkraft in Y | 500 N | 500 N | 500 N | 500 N | max. |
Zulässige Druckkraft in Z | 500 N | 500 N | 500 N | 500 N | max. |
Bewegte Masse in X, unbelastet | 2500 g | 2500 g | 2500 g | 2500 g | |
Führung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | Kugelumlaufführung | |
Gesamtmasse | 35000 g | 42000 g | 51000 g | 61000 g | |
Material | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | Aluminium, schwarz eloxiert | |
Anschlüsse und Umgebung | 6239500057 | 6239500021 | 6239500058 | 6239500059 | Toleranz |
Betriebstemperaturbereich | 10 bis 50 °C | 10 bis 50 °C | 10 bis 50 °C | 10 bis 50 °C | |
Anschluss | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | D-Sub 9W4 (m) | |
Sensoranschluss | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | D-Sub 9-polig (m) | |
Empfohlene Controller / Treiber | Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | Modularer ACS-Controller | |
Anschluss für Temperatursensor | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) | HD D-Sub 15-polig (m) |
Downloads
Datenblatt
Dokumentation
Benutzerhandbuch LMS270UM0001
LMS-270 Lineartisch mit Direktantrieb
3-D-Modelle
62395000xx 3-D-Modell
Angebot / Bestellung
Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

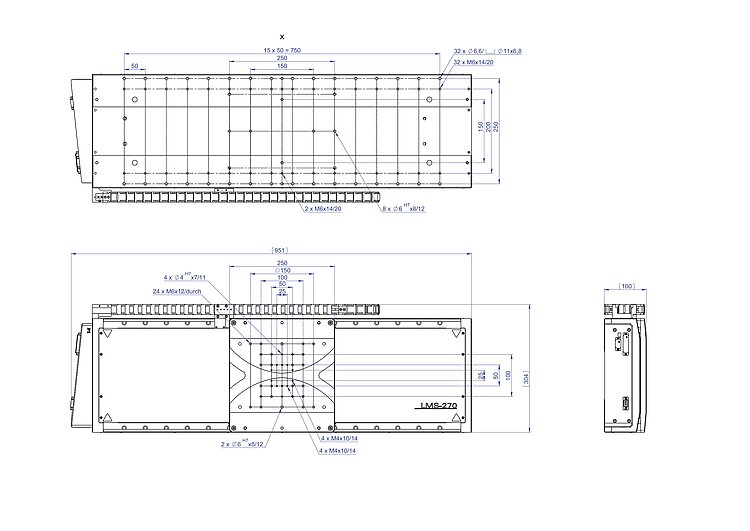

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 508 mm (20 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

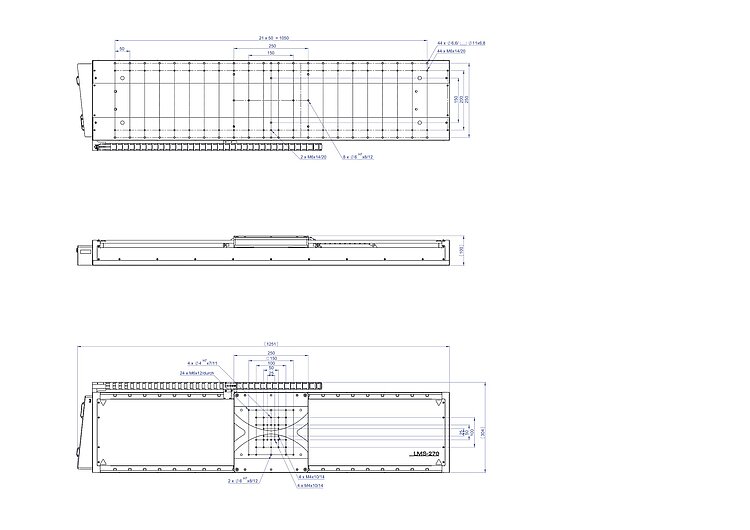

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 813 mm (32 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze

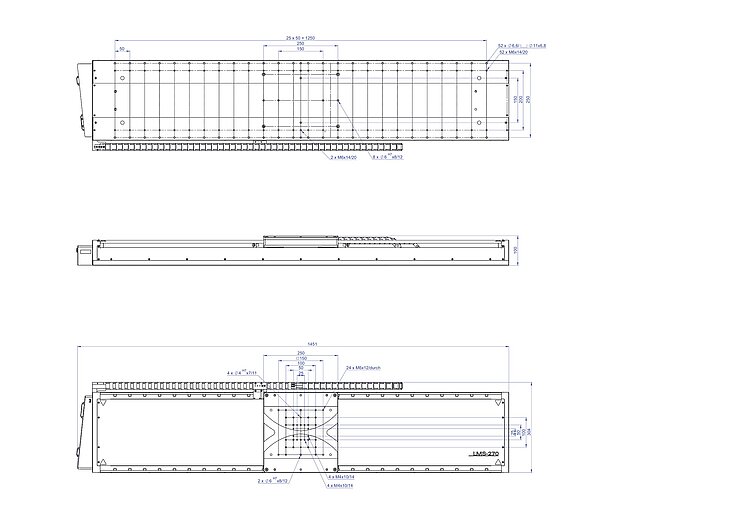

Präzisions-Lineartisch; Eisenloser 3-Phasen-Linearmotor; 1016 mm (40 '') Stellweg; 500 N Belastbarkeit; 800 mm/s maximale Geschwindigkeit; Inkrementeller Linearencoder, 15 nm Sensorauflösung, Sin/Cos, 1 V Spitze-Spitze
