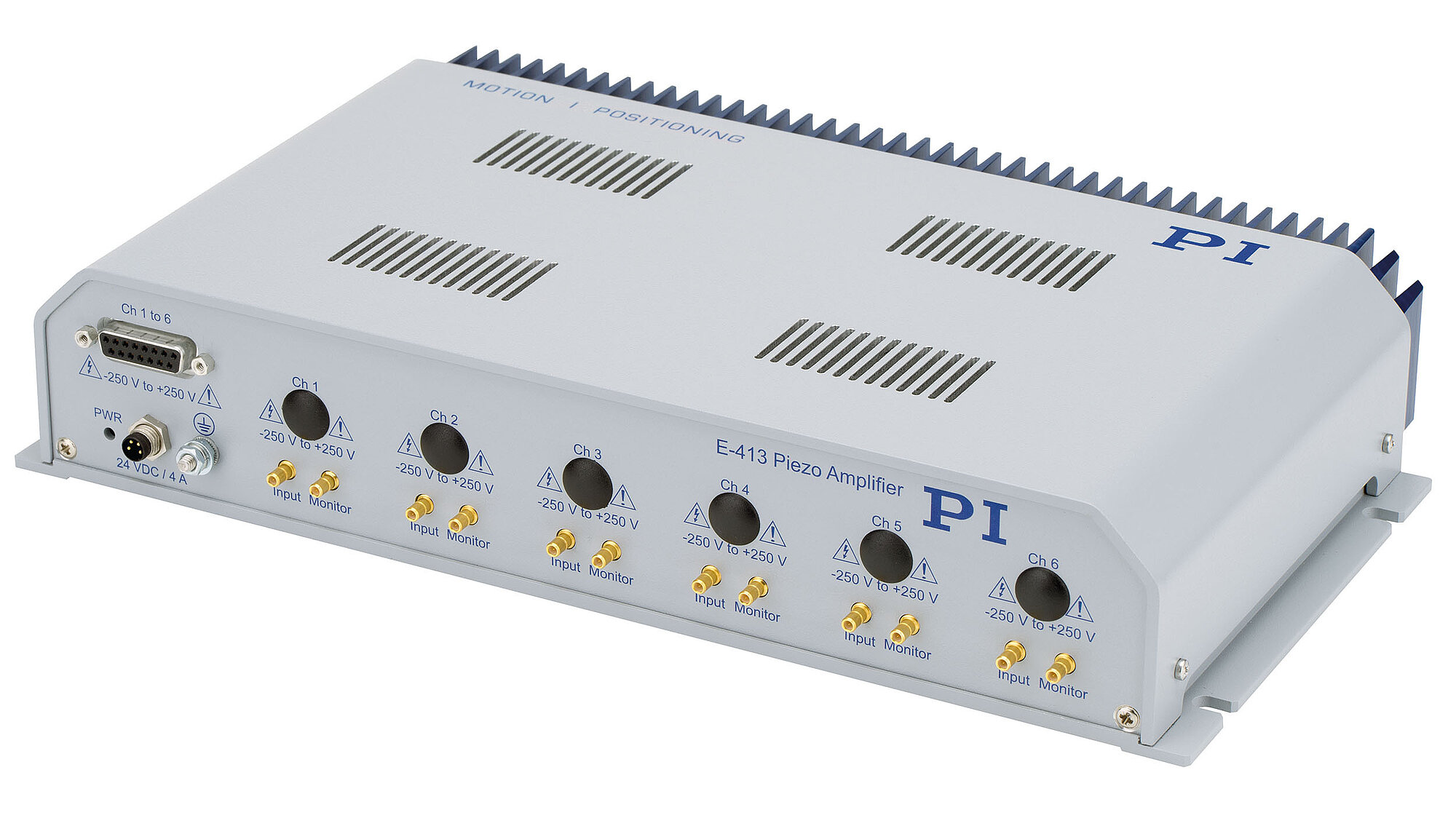

E-413.2 - E-413.6 Mehrkanal-Piezoverstärker

NEU

Für Piezorohre und PICA Shear Scheraktoren

Rauscharmer Piezoverstärker
Spitzenleistung bis 50 W
Bipolarer Betrieb
Ausgangsspannung -250 bis 250 V
Optimal angepasst für Scannerrohre
Monitor der Ausgangsspannung

Angebot / Bestellung

E-413.30 Piezoverstärker

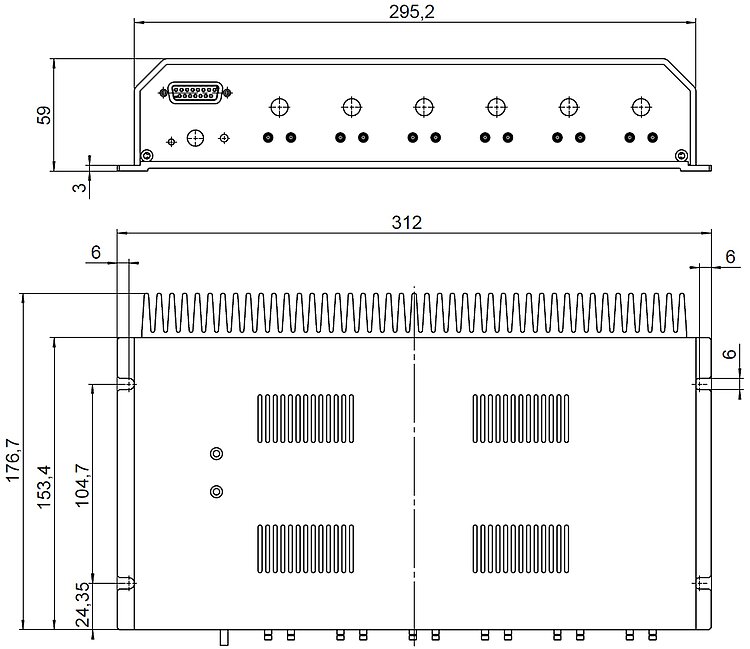

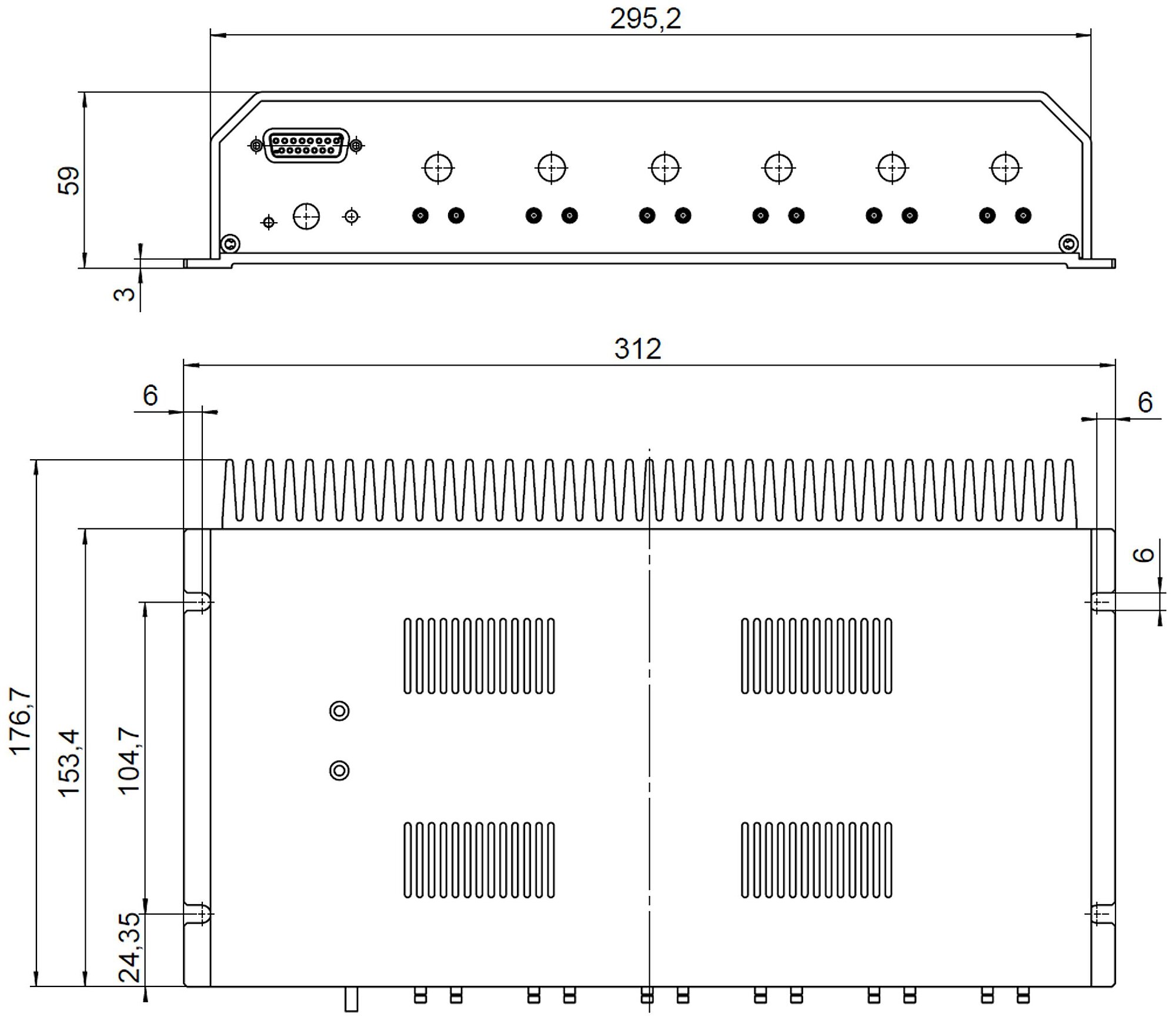

E-413.20, .30, .41, .61: Abmessungen in mm

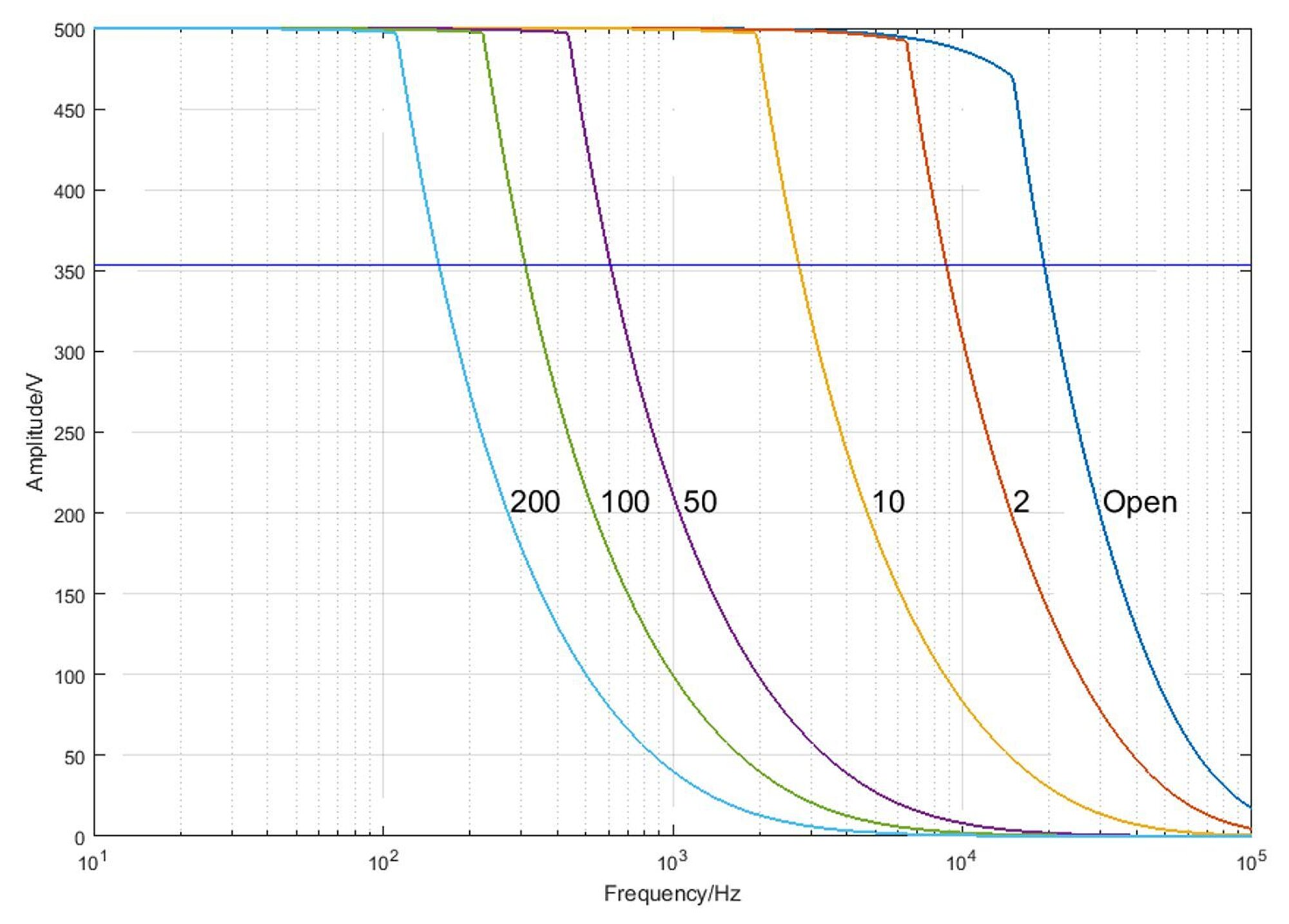

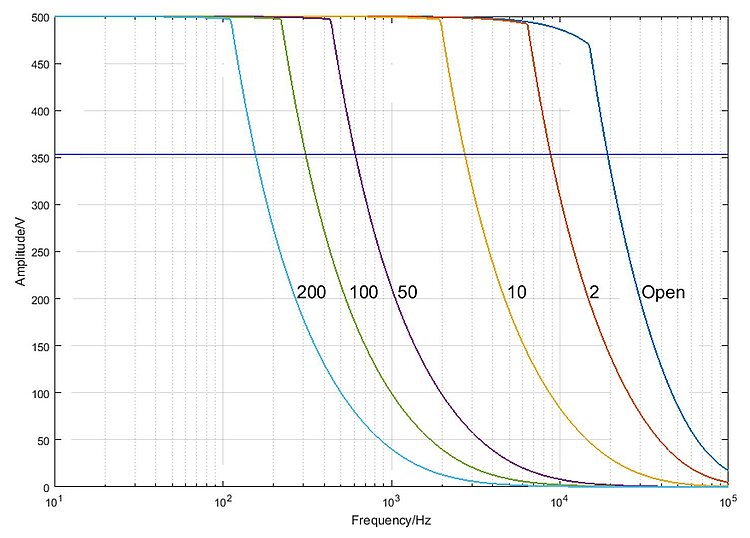

E-413.20, .30, .41, .61: Aussteuergrenzen (ungeregelt) mit verschiedenen Piezolasten, Kapazitätswerte in nF

Der Verstärker E-413 kann je nach Ausführung ein Piezorohr in zwei oder drei Bewegungsrichtungen ansteuern. Die möglichen Bewegungsrichtungen eines Piezorohrs hängen von der Anzahl seiner Elektroden-Segmente ab.

Der Verstärker ist auch erhältlich als Ausführung zum Ansteuern von bis zu sechs einzelnen Piezoaktoren mit bipolarer Betriebsspannung wie PICA Shear oder Picoactuator®.

Rauscharm und präzise im statischen und dynamischen Betrieb. Spitzenströme bis zu 100 mA pro Kanal bei -250 bis +250 V. Steuerung der Ausgangsspannung über analoges Eingangssignal -10 bis +10 V mit Verstärkungsfaktor 25. Erzeugung des Steuersignals möglich per PC über D/A-Wandler und PI-Treibersatz zur Verwendung mit NI LabVIEW-Software.

Steuersignale, Monitorsignale: SMB. Spannungsausgänge: D-Sub 15 (w)

Auslieferung inkl. Weitbereichsnetzteil 24 V.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2019-05-08

pdf - 337 KB

Version / Datum

2019-05-08

pdf - 338 KB

Version / Datum

2019-09-12

pdf - 938 KB

Download

	E-413.30 / .20	E-413.61 / .41
Funktion	Piezoverstärker für Scannerrohre	Piezoverstärker für PICA Shear, Picoactuator®
Kanäle	3 / 2 Zu jedem Kanal gehören zwei Ausgänge. Der zweite Ausgang gibt jeweils die Spannung des ersten Ausgangs mit umgekehrtem Vorzeichen aus ("invertiert").	6 / 4

Verstärker	E-413.30 / .20	E-413.61 / .41
Eingangsspannungsbereich	-10 bis 10 V	-10 bis 10 V
Ausgangsspannung	-250 bis 250 V invertierter Ausgang: 250 bis -250 V	-250 bis 250 V
Monitor der Ausgangsspannung	-2,5 bis 2,5 V invertierter Ausgang: 2,5 bis -2,5 V	-2,5 bis 2,5 V
Spitzenausgangsleistung/Ausgang (<1 ms)	50 W	50 W
Dauerausgangsleistung/Ausgang	>10 W	>10 W
Spitzenstrom/Ausgang (<1 ms)	100 mA	100 mA
Dauerausgangsstrom/Ausgang	>20 mA	>20 mA
Strombegrenzung	Kurzschlussfest	Kurzschlussfest
Spannungsverstärkung	25 ±0,1 invertierter Ausgang: -25 ±0,1	25 ±0,1
Bandbreite, Kleinsignal	≥20 kHz	≥20 kHz
Welligkeit, Rauschen, 0 bis 10 kHz	<1 mV_rms 5 mV_pp <200 µV_rms bei <10 kHz Bandbreite, 100 nF Aktorlast am Ausgang	<1 mV_rms 5 mV_pp <200 µV_rms bei <10 kHz Bandbreite, 100 nF Aktorlast am Ausgang
Grundlast (intern)	2 nF	2 nF
Sinnvolle externe Aktorkapazität	>2 nF	>2 nF
Ausgangsimpedanz	1 kΩ, 2 nF	1 kΩ, 2 nF
Eingangsimpedanz	100 kΩ	100 kΩ

Schnittstellen und Bedienung	E-413.20, .30, .41, .61
Piezoanschluss	D-Sub 15 (w)
Analogeingang	SMB-Stecker
Monitorausgang	SMB-Stecker

Umgebung	E-413.20, .30, .41, .61
Betriebstemperaturbereich	5 bis 40 °C
Abmessungen	320 mm × 200 mm × 60 mm
Masse	1,5 kg
Betriebsspannung	24 V / 4 A ±2 %, im Lieferumfang: externes Netzteil
Stromaufnahme	Volllast ca. 3 A Leerlauf ca. 750 mA
