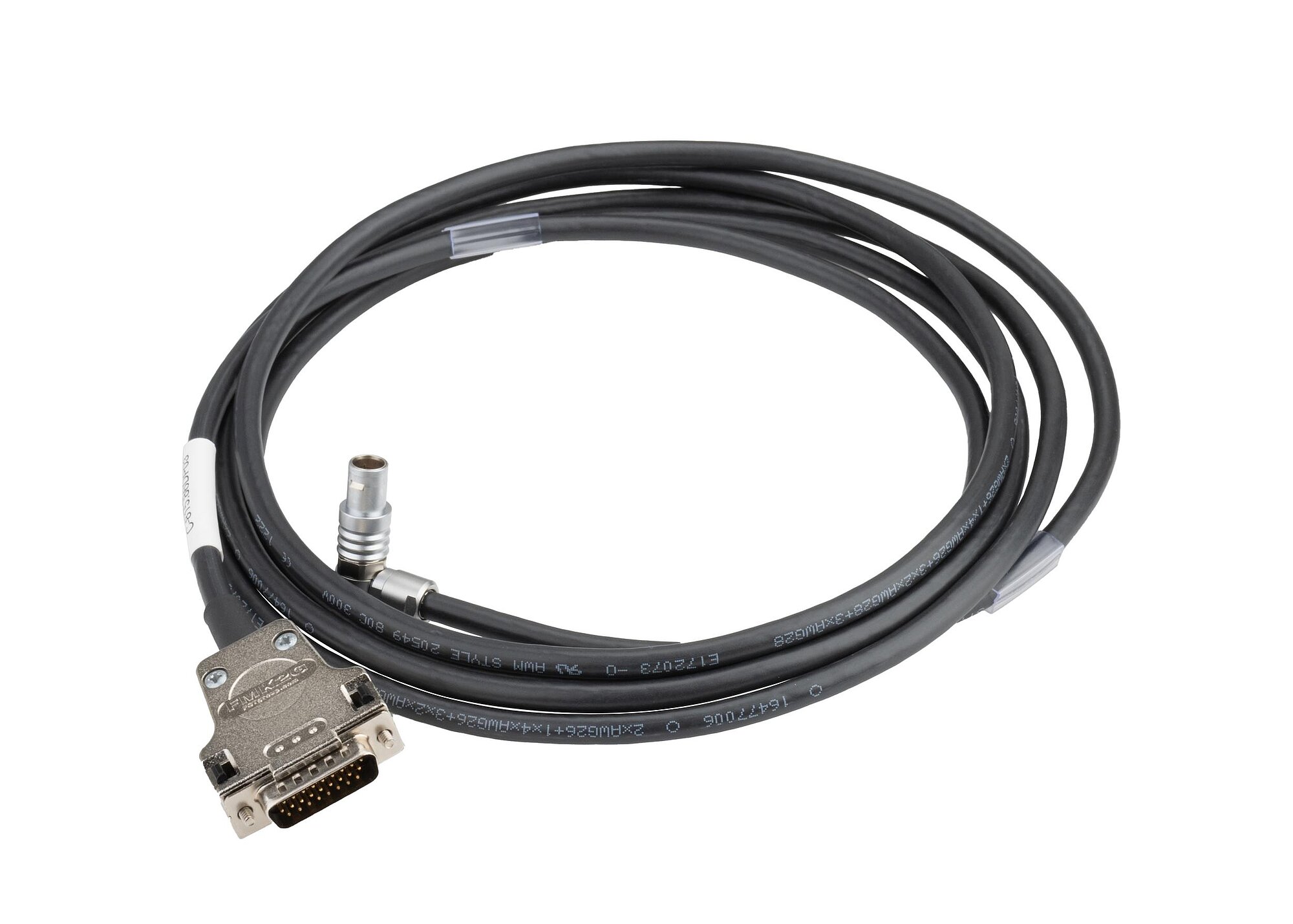

C-815.86DP Hexapod-Kabel

NEU

Kombinierte Stromversorgungs- und Datenübertragungskabel

Einfache Handhabung durch steckbare Kabel
Industrieanwendung durch schleppkettentaugliches Design
Kabellängen von 3 m bis 10 m verfügbar
Einfaches Kabelmanagement durch Übertragung von Datensignalen und Betriebsspannung über eine Leitung

Angebot / Bestellung

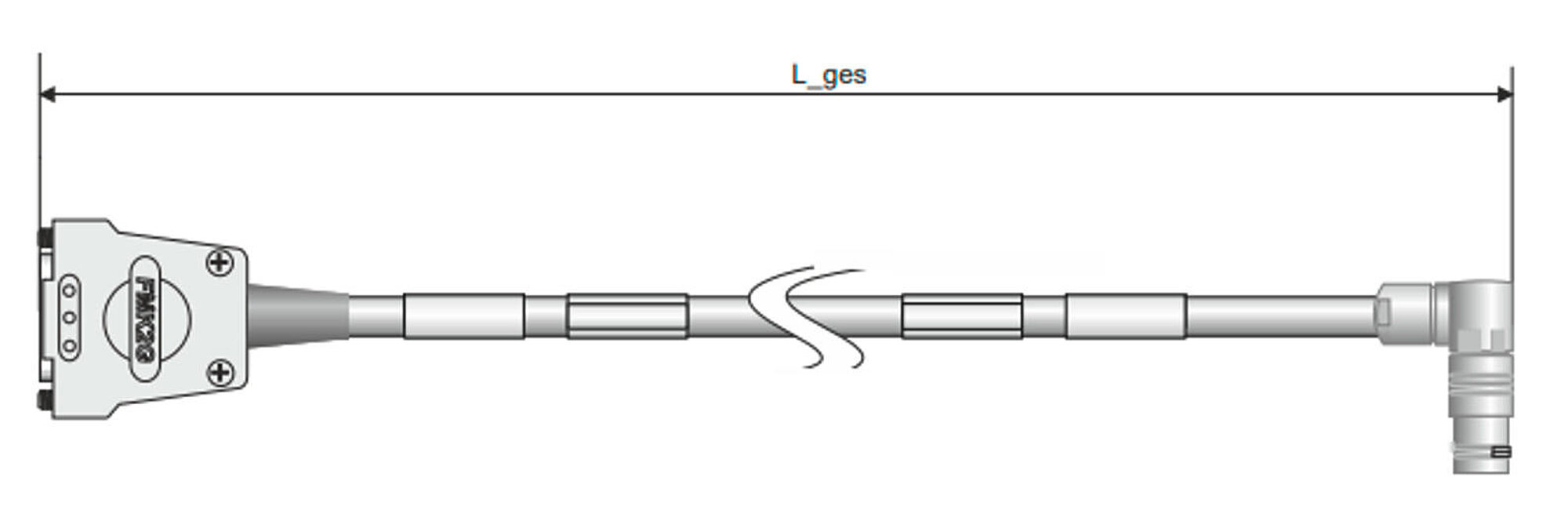

Länge der C-815.86DP Kabel

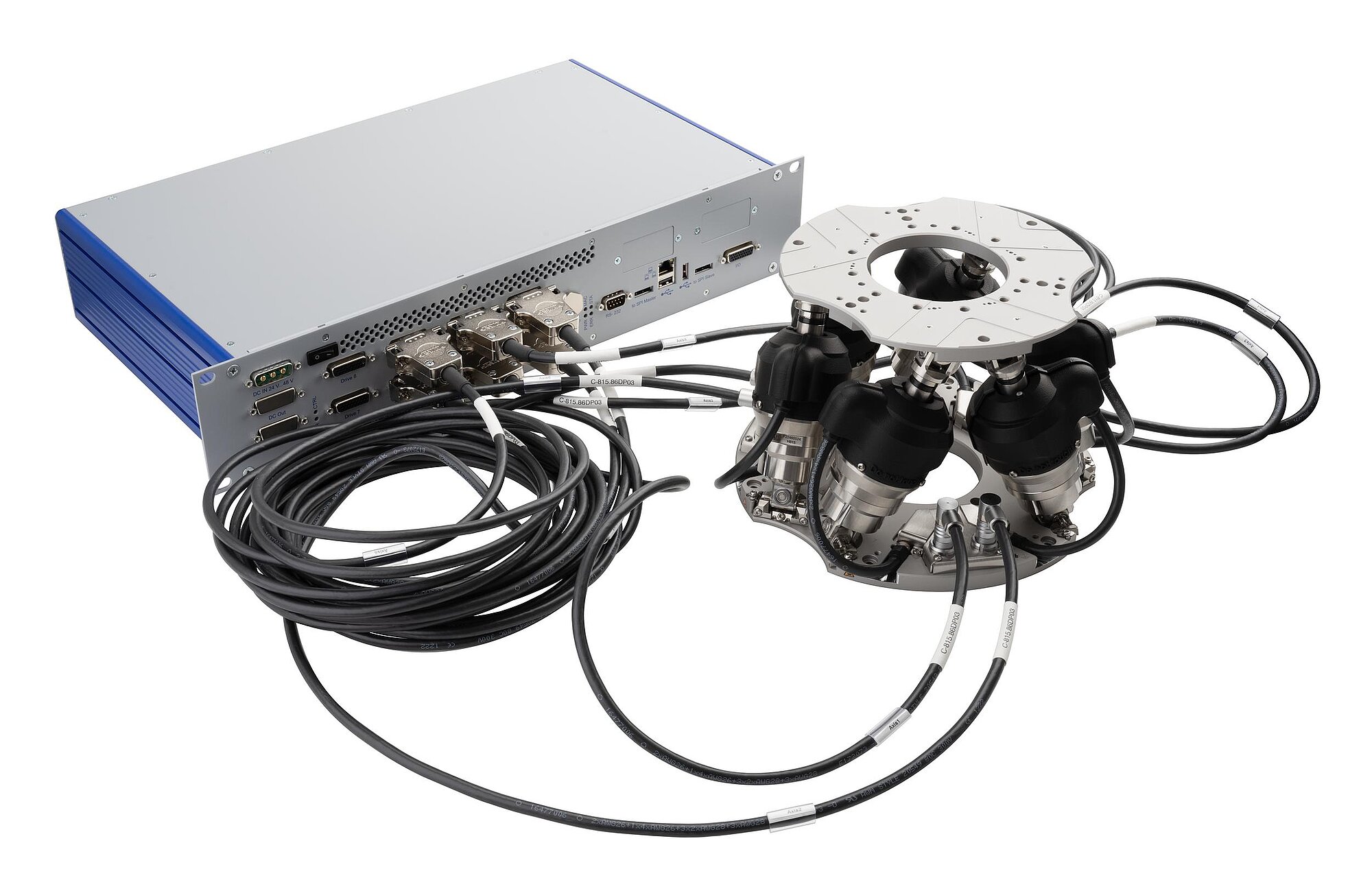

Verkabelung zwischen H-815 Hexapod und C-887 Controller (mit integrierten Leistungstreibern) mit C-815.86DP030A-Kabeln

Kombinierte Stromversorgungs- und Datenübertragungskabel

Die C-815.86DP Kabel übertragen sowohl Datensignale als auch die benötigte Betriebsspannung.

Sie werden als Verbindungskabel für Hexapoden ohne integrierte Leistungstreiber eingesetzt.

Zum Anschluss an einen Controller mit integrierten Leistungstreibern werden pro Hexapod 6 Kabel benötigt.

Die Kabel stellen eine nahtlose Kommunikation und effiziente Spannungsübertragung sicher und sorgen damit für eine Leistungsoptimierung von Hexapoden in industriellen Anwendungen. Das Kabeldesign garantiert Langlebigkeit und einen zuverlässigen Betrieb in anspruchsvollen Umgebungen.

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Version / Datum

2025-08-12

pdf - 894 KB

Version / Datum

2025-08-12

pdf - 898 KB

Download

	C-815.86DP03A	C-815.86DP05A	C-815.86DP07A	C-815.86DP10A
Controllerseitiger Anschluss	HD D-Sub 26 (m)	HD D-Sub 26 (m)	HD D-Sub 26 (m)	HD D-Sub 26 (m)
Mechanikseitiger Anschluss	Push-Pull-Rundsteckverbinder 16-polig (m) 90°	Push-Pull-Rundsteckverbinder 16-polig (m) 90°	Push-Pull-Rundsteckverbinder 16-polig (m) 90°	Push-Pull-Rundsteckverbinder 16-polig (m) 90°
Kabellänge	3 m	5 m	7,5 m	10 m
Betriebstemperaturbereich	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C	-20 bis 80 °C
Kabel-Außendurchmesser	6,8 mm	6,8 mm	6,8 mm	6,8 mm
Biegeradius bei Festinstallation	50 mm	50 mm	50 mm	50 mm
Biegeradius in Schleppkette	99 mm	99 mm	99 mm	99 mm
Maximale Anzahl Biegezyklen	1500000	1500000	1500000	1500000
Schleppkettentauglichkeit	schleppkettentauglich	schleppkettentauglich	schleppkettentauglich	schleppkettentauglich

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

Version / Datum

2025-08-12

pdf - 894 KB

Version / Datum

2025-08-12

pdf - 898 KB

Download

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

C-815.86DP03A NEU!

Verbindungskabel für Hexapoden ohne integrierte Leistungstreiber; D-Sub HD 26 (m) auf Push-Pull-Rundsteckverbinder 16-polig (m) 90°; schleppkettentauglich; 3 m

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.86DP05A NEU!

Verbindungskabel für Hexapoden ohne integrierte Leistungstreiber; D-Sub HD 26 (m) auf Push-Pull-Rundsteckverbinder 16-polig (m) 90°; schleppkettentauglich; 5 m

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.86DP07A NEU!

Verbindungskabel für Hexapoden ohne integrierte Leistungstreiber; D-Sub HD 26 (m) auf Push-Pull-Rundsteckverbinder 16-polig (m) 90°; schleppkettentauglich; 7,5 m

Auf die Anfrageliste Von der Anfrageliste entfernen

C-815.86DP10A NEU!

Verbindungskabel für Hexapoden ohne integrierte Leistungstreiber; D-Sub HD 26 (m) auf Push-Pull-Rundsteckverbinder 16-polig (m) 90°; schleppkettentauglich; 10 m

Auf die Anfrageliste Von der Anfrageliste entfernen

Sonderausführung auf Anfrage Anfrageliste
