F-690 Hochdynamisches 6D-Photonikausrichtungssystem

NEU

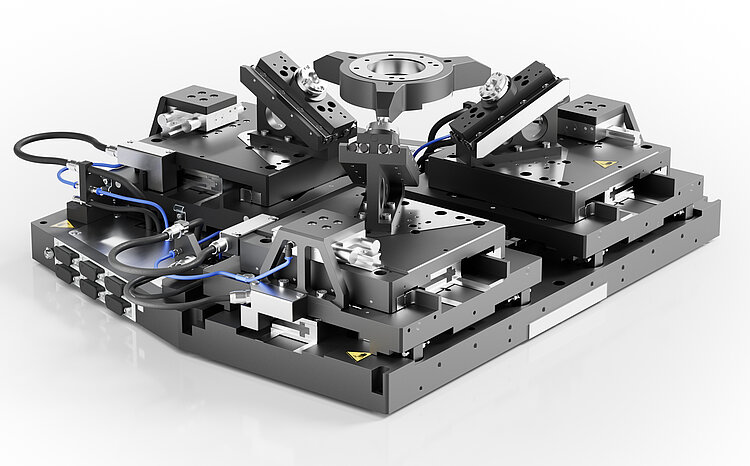

System aus SpaceFAB-Positionierer und ACS-Controller

Integrierte Scan-/Ausrichtungsroutinen für photonische Komponenten und Faseroptiken, auch für Faserarrays
Schnelle, gleichzeitig ablaufende Optimierung über mehrere Komponenten, I/Os und Freiheitsgrade (DoF) hinweg
Parallelkinematisches 6-DoF-Design für höchste Steifigkeit und Genauigkeit – auch für Edge Coupling-Anwendungen
Entwickelt für hohe Lebensdauer und Einsatz in 24/7-Anwendungen, mit Sicherheitsfunktion STO und integrierten Bremsen
Frei definierbarer Drehpunkt
Nutzlast bis 2 kg

Angebot / Bestellung

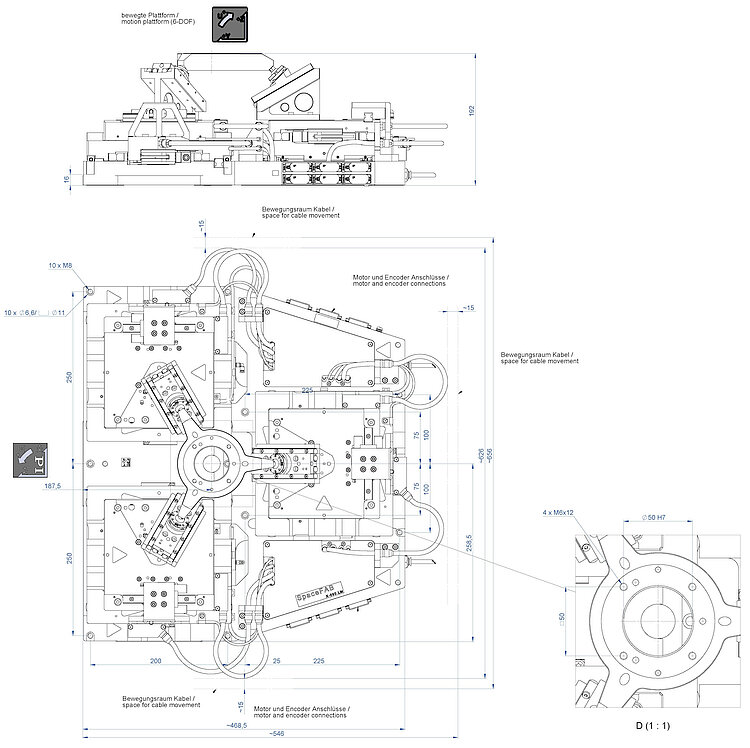

X-690.S1 SpaceFab, Abmessungen in mm

Die FMPA-Lösungen (Fast Multi-Channel Photonics Alignment) von PI kombinieren anwendungsoptimierte und sofort einsatzbereite, hochdynamische Ausrichtungsmechaniken mit ausgefeilten ACS-Controllern, auf denen die weltweit fortschrittlichsten und effektivsten Ausrichtungsalgorithmen zur First-Light-Suche sowie Profilierung und Leistungsoptimierung laufen. Die parallelkinematische Mechanik X-690.S1 schafft durch reibungsfreie magnetische Direktantriebe und höchste Steifigkeiten im Zusammenspiel mit den hochentwickelten Regelalgorithmen des ACS-Controllers die Basis für herausragende Positioniergenauigkeiten und kleinste Schrittweiten im Nanometerbereich. Dies ist Voraussetzung für den Einsatz in Applikationen mit kleinsten Modenbreiten, wie beispielsweise Kantenkopplung (Edge Coupling).

Das Ausrichtungssystem wird komplett mit vorkonfiguriertem ACS-Controller geliefert, der alle Achsen steuert. FMPA-Routinen für schnelle Flächenscans und Gradientensuchen sind im Controller implementiert (ACS Buffer). Dies ermöglicht eine drastische Reduktion der Alignmentzeiten im Prozessablauf; und dadurch auch der damit verbundenen Kosten. Als ideale Erweiterung für F-690 ist optional der ultraschnelle PILightning-Algorithmus zur First-Light-Suche erhältlich. Das System ist auch bestens für das Alignment von Faserarrays geeignet.

F-690.A1: passender Halter für Fasern und Faserarrays
F-690.L01: PILightning-Firmwarefeature zur schnellen First-Light-Suche

Alle Alignment- und Positionieraufgaben, die lineare und rotatorische Freiheitsgrade benötigen, mit höchster Dynamik, höchsten Genauigkeitsanforderungen und Lasten bis 2 kg.

PIC-Produktion; Ausrichtung von Faserarrays; Kollimatoren; optische Komponenten oder Linsen; Wafer-Probing in der Siliziumphotonik; Prüfungs-, Aufbau- und Verbindungslösungen für photonische Komponenten und Faseroptiken

Download Datenblatt Spezifikationen Angebot / Bestellung

Datenblatt

Datenblatt F-690

Version / Datum

2025-07-30

pdf - 2 MB

Version / Datum

2025-07-30

pdf - 2 MB

Download

Achsen	F-690.S1	Toleranz
Aktive Achsen	X ǀ Y ǀ Z ǀ θX ǀ θY ǀ θZ
Stellwege der Einzelachsen¹⁾
Stellweg in X	±25 mm
Stellweg in Y	±25 mm
Stellweg in Z	±12,5 mm
Rotationsbereich in θX	±7,5 °
Rotationsbereich in θY	±7,5 °
Rotationsbereich in θZ	±15 °
Stellwege der kombinierten Achsen¹⁾
Stellweg in X	±6,25 mm
Stellweg in Y	±6,25 mm
Stellweg in Z	±6,25 mm
Rotationsbereich in θX	±2,5 °
Rotationsbereich in θY	±2,5 °
Rotationsbereich in θZ	±2,5 °

Bewegen	F-690.S1	Toleranz
Maximale Geschwindigkeit in X ǀ Y ǀ Z	500 mm/s	garantiert
Maximale Beschleunigung²⁾ in X ǀ Y ǀ Z	5000 mm/s²	garantiert
Maximale Winkelgeschwindigkeit¹⁾ in θX ǀ θY ǀ θZ	100°/s	garantiert
Maximale Winkelbeschleunigung^{1) 2)} in θX ǀ θY ǀ θZ	2000°/s²	garantiert

Positionieren	F-690.S1	Toleranz
Kleinste Schrittweite³⁾ in X ǀ Y ǀ Z	10 nm	typisch
Kleinste Schrittweite³⁾ in θX ǀ θY ǀ θZ	2 µrad	typisch
Bidirektionale Wiederholgenauigkeit³⁾ in X ǀ Y	100 nm / 200 nm	typisch / garantiert
Bidirektionale Wiederholgenauigkeit³⁾ in Z	150 nm / 300 nm	typisch / garantiert
Bidirektionale Wiederholgenauigkeit³⁾ in θX ǀ θY ǀ θZ	4 µrad / 10 µrad	typisch / garantiert
Orthogonalität in X ǀ Y	±50 µrad	kalibriert
Integrierter Sensor	Absoluter Linearencoder
Sensorsignal	BiSS-C
Sensorauflösung	1 nm

Antriebseigenschaften	F-690.806023B	Toleranz
Antriebstyp	Eisenloser 3-Phasen-Linearmotor
Zwischenkreisspannung	48 V DC

Mechanische Eigenschaften	F-690.806023B	Toleranz
Maximale Nutzlast, Grundplatte horizontal¹⁾	2 kg	garantiert
Führung	Kreuzrollenlager
Haltebremse	Elektropneumatisch
Material	Aluminium, schwarz eloxiert; Edelstahl
Gesamtmasse	40 kg

Anschlüsse und Umgebung	F-690.806023B
Betriebstemperaturbereich	+5 bis +40 °C
Motoranschluss	HD D-Sub 26 (m)
Encoderanschluss	HD D-Sub 26 (m)
Pneumatikanschluss	Steckverbinder für Schlauch mit Ø 6 mm
Betriebsdruck (Haltebremse)	550 bis 650 kPa
Luftqualität	DIN ISO 8573-1 [4:4:4]

Alignment	F-690.S1	Toleranz
Scanzeit spiralförmiger Flächenscan 500 µm Ø⁴⁾	2 / 1,6 (bei 20 Hz konstanter Frequenz)	max. / min.
Scanzeit spiralförmiger Flächenscan 100 µm Ø⁴⁾	0,3 / 0,26	max. / min.
Scanzeit spiralförmiger Flächenscan 10 µm Ø⁴⁾	0, 3 / 0,26	max. / min.
Signaloptimierung mit Gradientensuche⁵⁾, randomisiert mit ±5 µm (Wiederholgenauigkeit < 0,01 dB) / ±10 µm (Wiederholgenauigkeit < 0,004 dB)	0,3 / 0,5	max. / min.

Anforderungen an den verwendeten optischen Leistungsmesser
Ausgangssignal	Analoger Ausgang, idealerweise gewandelt von linear zu logarithmisch
Ausgangsspannungsbereich, max.	-5 bis 5 V
Bandbreite, min.	1 kHz
Rauschpegel, max.	-60 dBm

¹⁾ angegebene Werte sind abhängig vom Drehpunkt

²⁾ angegebene Werte sind abhängig von der Nutzlast

³⁾ gemäß "So misst PI - Teil II"

⁴⁾ typische Zeitspanne, um den gesamten Bereich zu scannen und sich zur höchsten Intensität zu bewegen

⁵⁾ Erreichen des globalen Maximums, nachdem die First-Light-Suche erfolgreich beendet wurde

Technische Daten werden bei PI bei 22 ±3 °C spezifiziert. Die angegebenen Werte gelten im unbelasteten Zustand, wenn nicht anders angegeben. Teilweise sind Eigenschaften voneinander abhängig. Die Angabe "typ." kennzeichnet einen statistischen Mittelwert für eine Eigenschaft; sie gibt keinen garantierten Wert für jedes ausgelieferte Produkt an. Bei der Ausgangsprüfung eines Produkts werden nicht alle, sondern nur ausgewählte Eigenschaften geprüft. Beachten Sie, dass sich einige Produkteigenschaften mit zunehmender Betriebsdauer verschlechtern können.
