PICA Shear Scheraktoren

PICA Shear Scheraktoren

Mehrachsen- und Scheraktoren

PICA Shear Scherpiezoaktoren sind extrem kompakt und erlauben Sub-Nanometer-Auflösung, schnellste Ansprechzeiten und hohe Stellkräfte. Die Piezoaktoren in gestapelter Bauweise können für Scherauslenkung quer zur Stapelachse konfiguriert werden.

Kombiniert mit Longitudinalaktoren ist der Aufbau besonders kompakter Mehrachsenaktoren möglich. Die Kombination aus relativ hoher Auslenkung und geringer elektrischer Kapazität ermöglicht hervorragende dynamische Eigenschaften bei minimiertem elektrischen Leistungsbedarf.

PICA Shear Varianten mit Innenbohrung bieten einen freien Durchgang, z. B. zum Aufbringen einer Vorspannung oder für optische Anwendungen. Varianten für kryogene und UHV-Umgebung können bei Temperaturen bis 4 K und UHV bis 10-9 hPa zuverlässig betrieben werden.  Die Ansteuerspannung beträgt -250 bis +250 V.

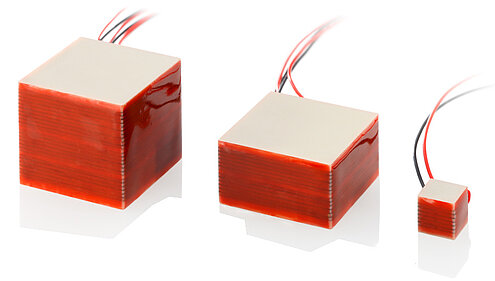

P-111 – P-153 PICA Shear Scheraktoren

Kompakte Mehrachsen-Aktoren

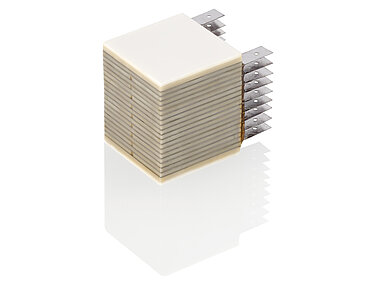

P-1x1.0xT PICA Shear Scheraktoren

Kompakte Aktoren für kryogene und UHV-Umgebung
  • Für kryogene Umgebungen
  • Extreme Zuverlässigkeit
  • Pikometerauflösung
  • µs Reaktionszeit
  • UHV-kompatibel bis 10-9hPa

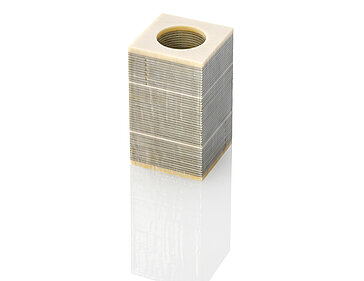

P-15x.xxH PICA Shear Scheraktoren

Kompakte Mehrachsen-Aktoren mit Innenbohrung
  • Ein- und mehrachsige Versionen
  • Stellwege bis 10 µm × 10 µm × 10 µm
  • Sehr zuverlässig: &gt
  • 109 Zyklen
  • Picometer-Auflösung
  • Kurze Lieferzeiten

Controller

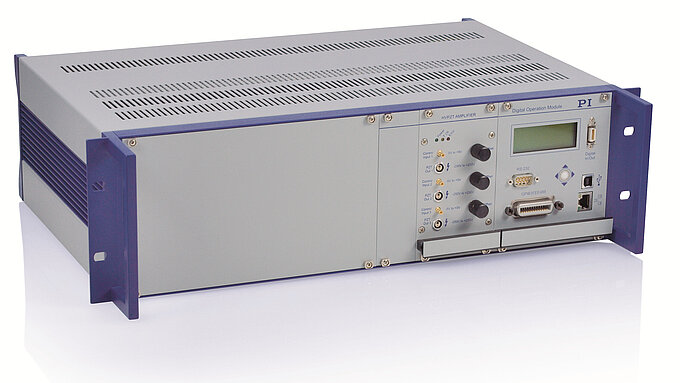

PI E-536

Verstärker und Controller für PICA Scheraktoren

Piezoverstärker für PICA Shear Scheraktoren bieten eine bipolare Ausgangsspannung von ±250 V.

Modifikationen

PICA Stapelaktoren werden in unterschiedlichsten Formen hergestellt. Je nach Anwendungsfall können sie zusätzlich mit angepassten keramischen oder metallischen Endstücken, zusätzlicher Umhüllung, Temperatursensoren usw. konfektioniert werden. Auf Wunsch modifizieren wir gerne.

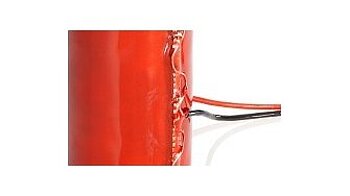

Elektrische Anschlüsse

Standardkontakte für Piezoaktoren sind 100-mm-Anschlusslitzen oder Lötpunkte. Je nach Piezoelement werden unterschiedliche Litzen nach AWG-Standard verwendet. PICA Shear für kryogene und UHV-Umgebung verwenden Tantal-Elektroden, die mit leitfähigem Klebstoff oder Schweißen kontaktiert werden können. Bitte beachten Sie die Löthinweise für das jeweilige Produkt.

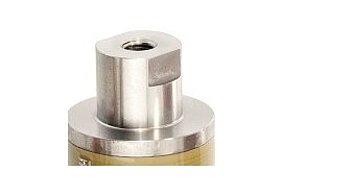

Variable Endstücke

PI Ceramic hält passende Kopf- und Fußstücke in Standardabmessungen vor und montiert sie vor Auslieferung. Möglich sind flache oder sphärische Endstücke u. a. aus Metall, Keramik, Glas oder Saphir. Applikationsspezifische Endstücke sind auf Anfrage fertigbar.

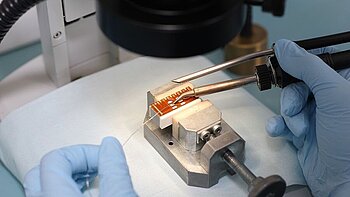

Aufbau- und Verbindungstechnik

PI Ceramic sorgt für die Integration von Piezokeramiken in das Kundenprodukt. Dazu gehören sowohl die elektrische Kontaktierung der Elemente nach Kundenvorgaben als auch die Montage in beigestellte Mechanikteile, das Verkleben oder der Verguss.

Erfahren Sie mehr!

Anwendungen und Märkte

  • Präzisionsmechanik
  • Mikroskopie
  • Scanning-Anwendungen
  • Schaltanwendungen

Fragen Sie den Fachmann!

Erhalten Sie innerhalb kürzester Zeit per E-Mail oder Telefon eine Rückmeldung zu Ihren Fragen von einem PI Ceramic Vertriebsingenieur.

+49 36604 882-0
Kontaktieren Sie uns!
