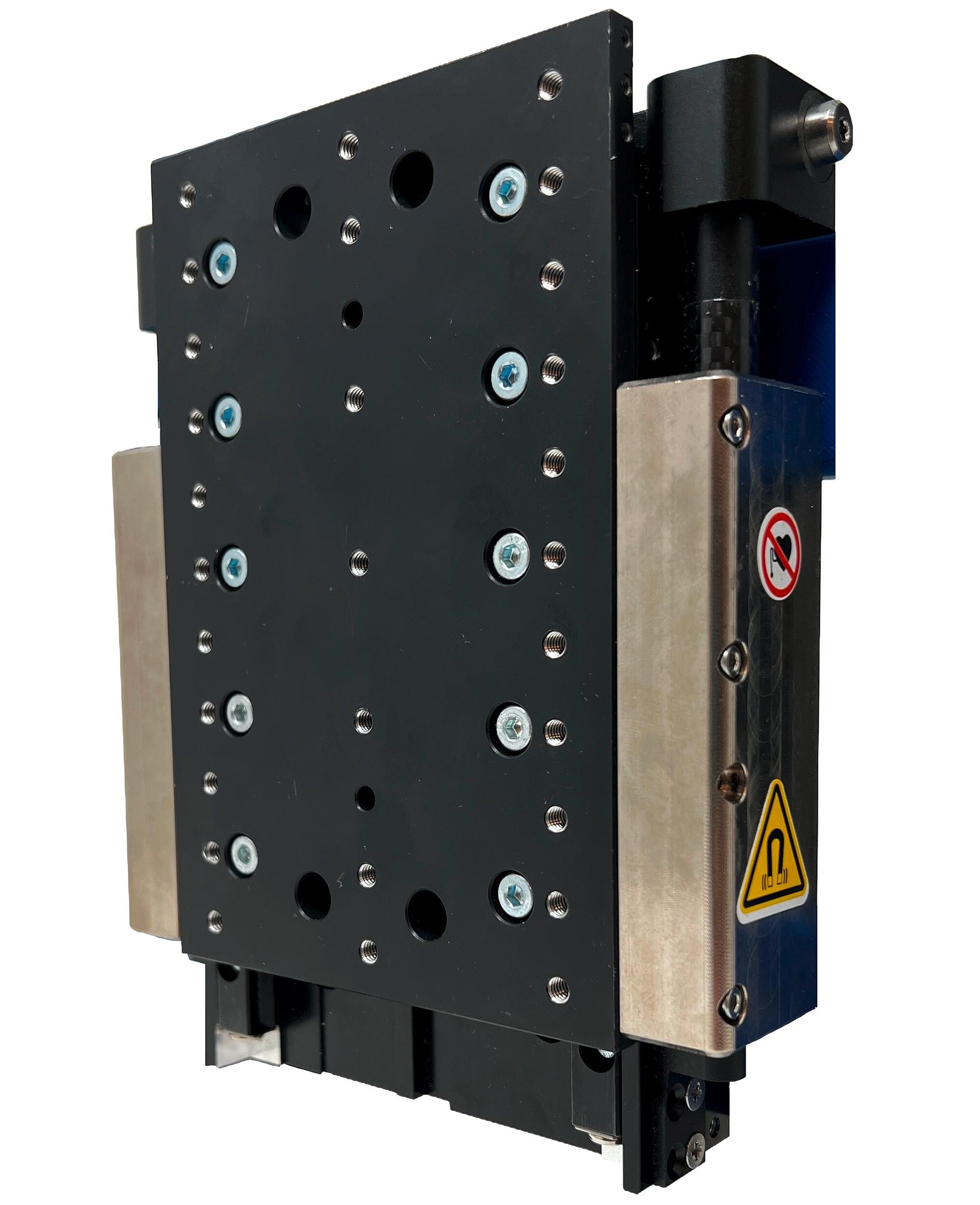

V-571 Z Vertikaler ultrapräziser Nanopositionier-Lineartisch mit Direktantrieb

Produktübersicht

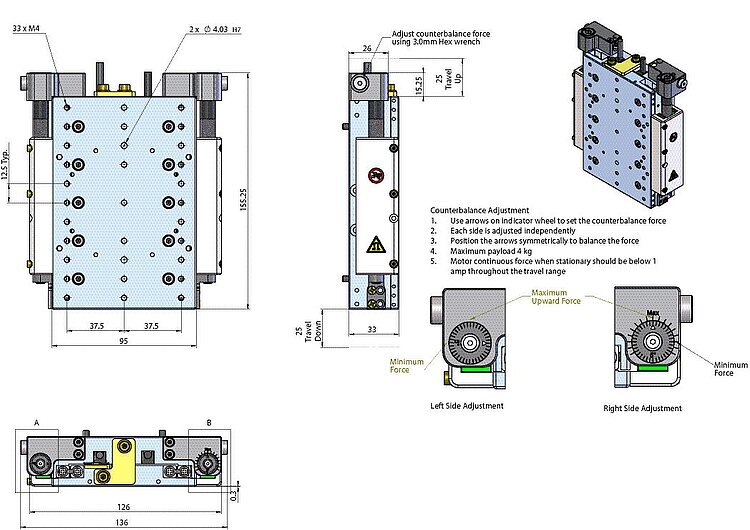

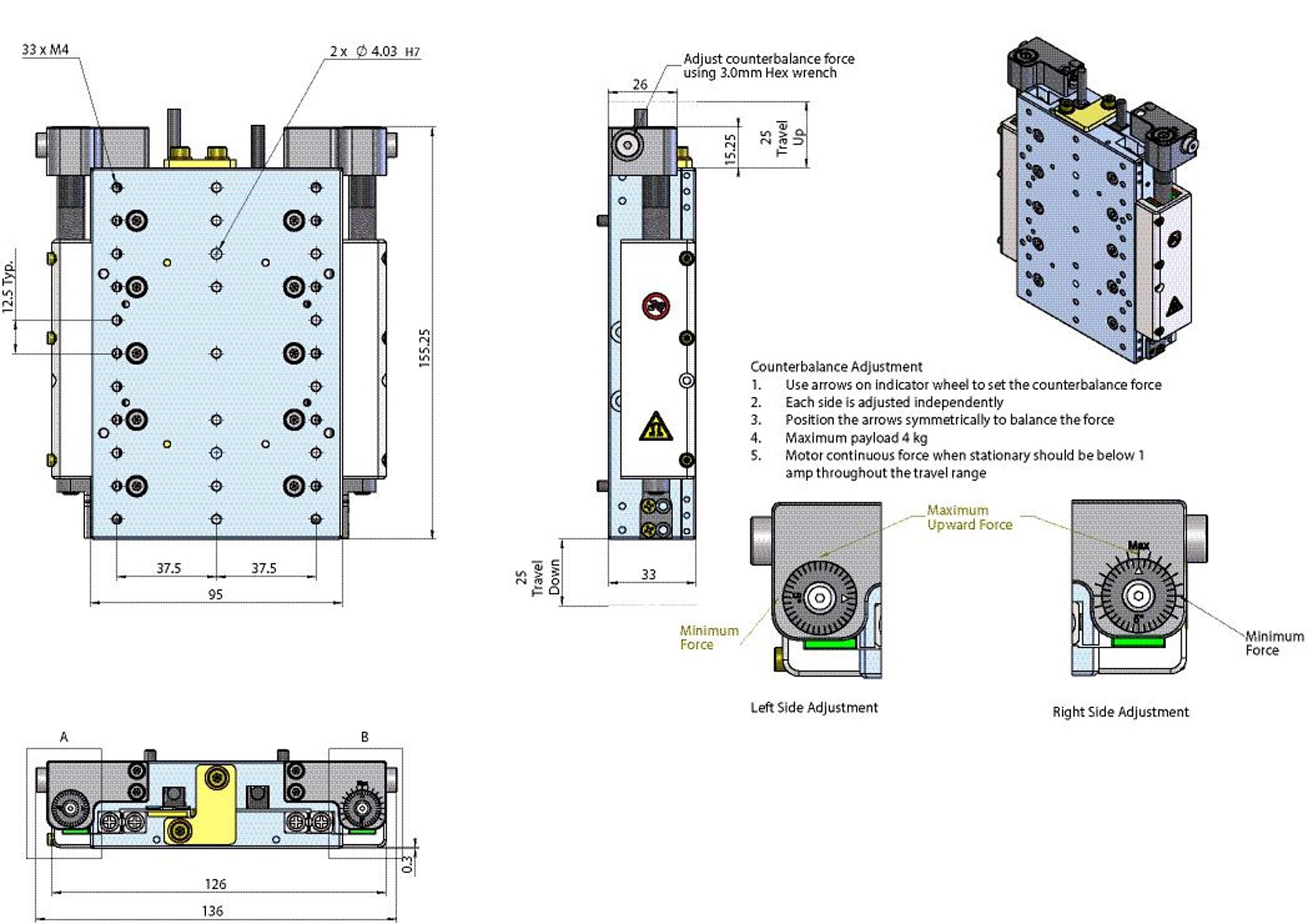

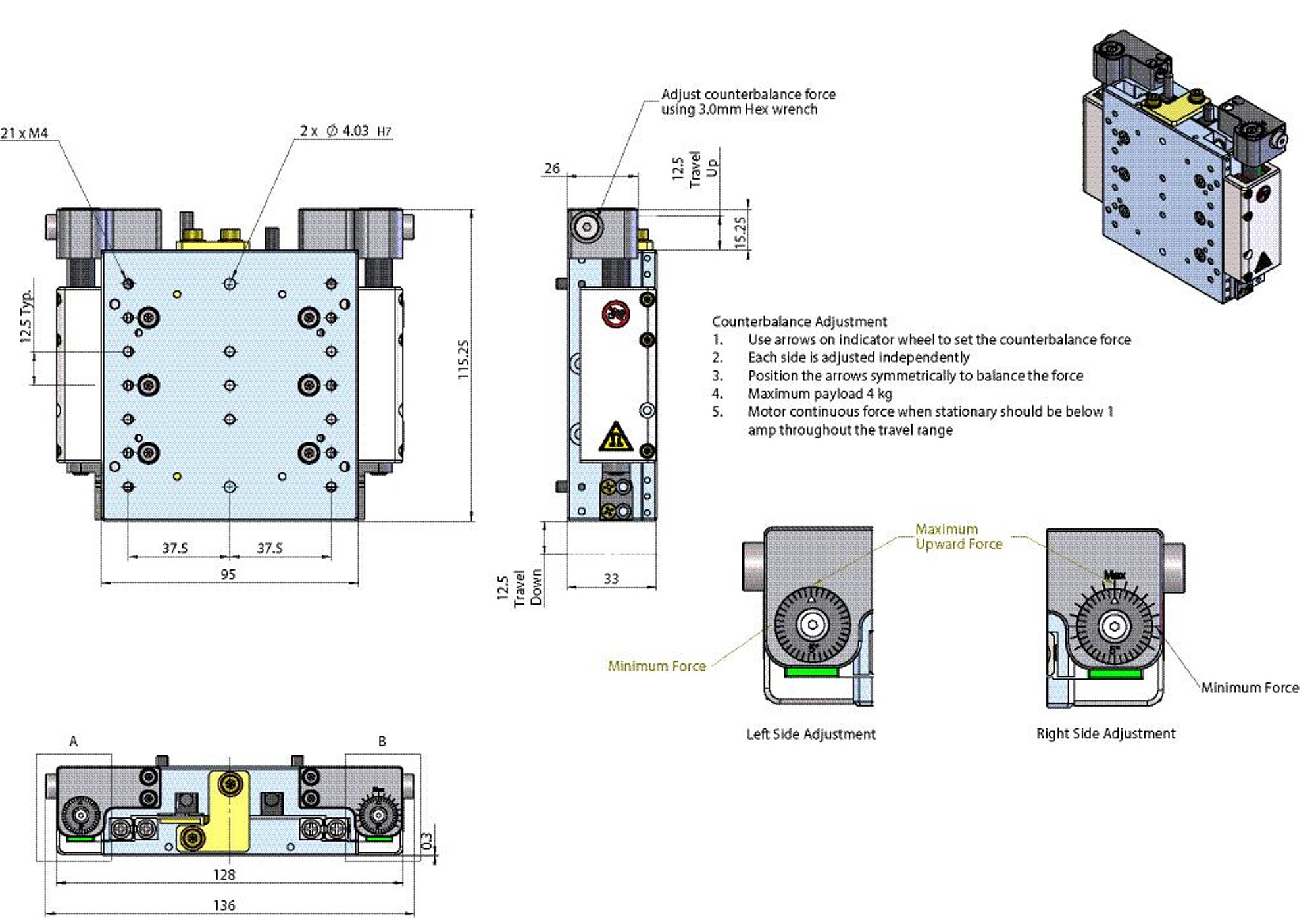

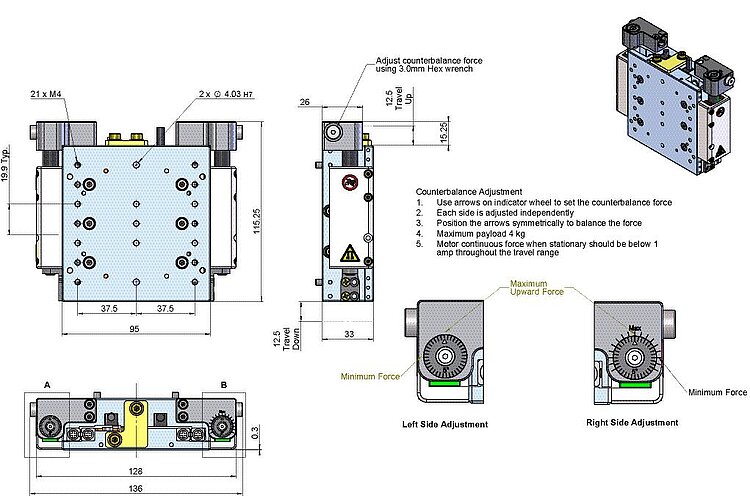

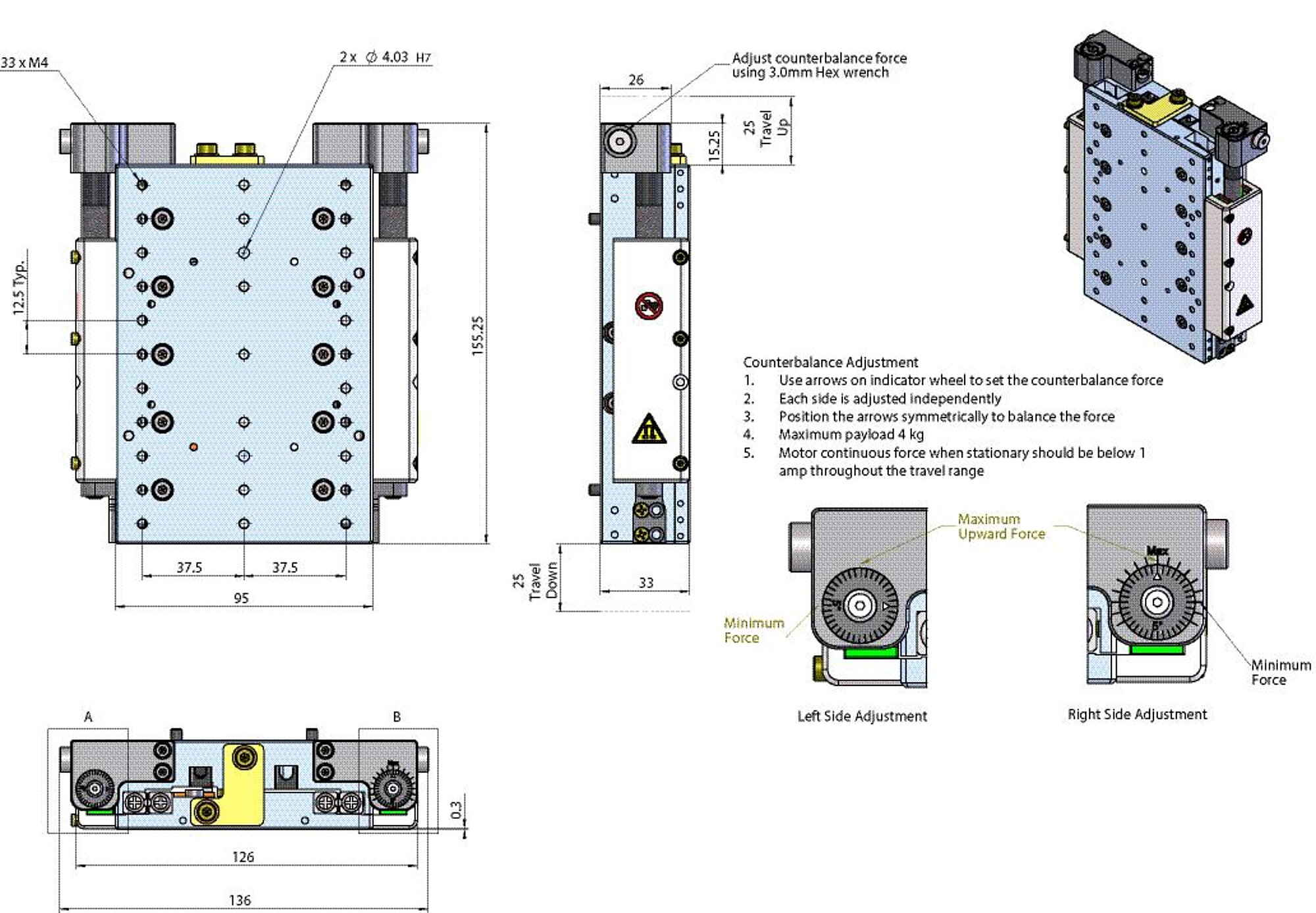

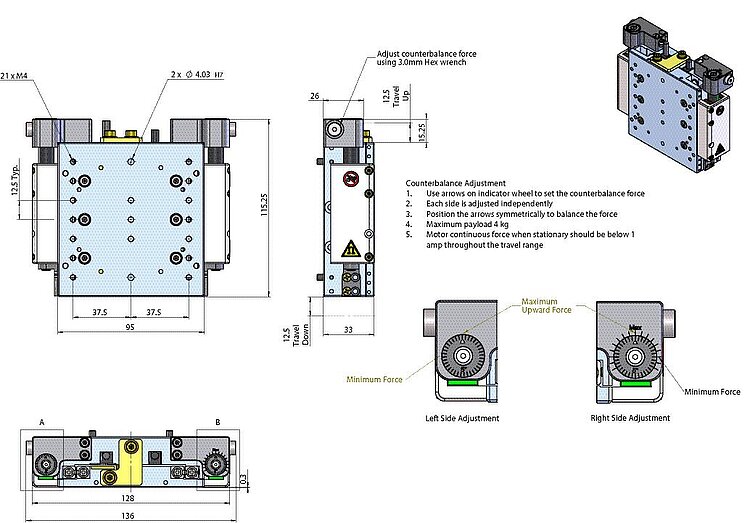

Die vertikalen Lineartische V-571.Z sind für Genauigkeit, Präzision, Langlebigkeit und Benutzerfreundlichkeit konzipiert. Sie können dank des vom Benutzer einstellbaren magnetischen Gegengewichts in vertikaler Ausrichtung betrieben werden, wodurch eine minimale Stromaufnahme des Linearmotors und eine verbesserte dynamische Leistung ermöglicht werden.

Trotz ihrer kompakten Bauform bieten die V-571 Nanopositioniertische im Vergleich zu vielen größeren motorisierten Positioniertischen eine überlegene Positioniergenauigkeit, Ebenheit und Leistung. Mit ihrem leistungsstarken, rastmomentfreien Direktantriebsmotor ist die V-571 Produktfamilie vertikaler Lineartische für den Einsatz in Produktionsumgebungen bestens geeignet.

Die Version mit absolutem Encoder bietet nicht nur eine Auflösung von 1 nm, sondern auch einen sicheren und effizienten Start, der keine Initialisierung oder Referenzierungsfahrt erfordert. Die hochpräzisen Kreuzrollenlager sind für einen wartungsarmen Betrieb über die gesamte Tischlebensdauer konzipiert. Zur V-571 Familie von Positioniertischen gehören auch Lineartische für die horizontale Montage mit Stellwegen von bis zu 100 mm. Diese Tische können für XY- und XYZ-Positionieranwendungen kombiniert werden.

3-Phasen-Motoren für höhere Dynamik sowie reibungs- und wartungsfreien Betrieb

Die 3-phasigen Linearmotoren, die die Tische der V-571 Familie antreiben, übertragen ihre Kraft direkt und reibungsfrei auf die Bewegungsplattform. Dadurch werden Umkehrspiel und Spiel vermieden, die durch mechanische Komponenten wie Zahnräder und Schrauben im Antriebsstrang verursacht werden können. Diese Motoren, die ideal für Anwendungen mit hohen Geschwindigkeiten und hohen Beschleunigungen geeignet sind, zeichnen sich durch ein reibungs- und wartungsfreies Design aus, das eine lange Lebensdauer im anspruchsvollen Dauerbetrieb gewährleistet. Die Controllereinstellungen zur Strombegrenzung ermöglichen eine einfache Deaktivierung des Motors, um mögliche Schäden am Tisch oder an der Anwendung abzuwenden.

Kreuzrollenlager für höhere Belastbarkeit und Genauigkeit sowie eine längere Lebensdauer

Kreuzrollenlager bieten ein hohes Maß an Leichtgängigkeit, Geradheit und Ebenheit, das der Leistung von Luftlagern nahe kommt. Indem der Punktkontakt der Kugellager durch einen Linienkontakt ersetzt wurde, sind die Rollen wesentlich steifer und benötigen weniger Vorspannung. Diese Verringerung der Reibung führt zu einem ruhigeren Lauf und einer höheren Genauigkeit. Kreuzrollenlager können auch höhere senkrechte Lasten und Momentbelastungen aufnehmen. Der Anti-Kriech-Mechanismus verhindert ein Abdriften der Rollen und sorgt dadurch für eine erhöhte Zuverlässigkeit. Die Anwendung von Reinraumfett sorgt für einen wartungsarmen Betrieb.

Modelle mit inkrementellem und absolutem Encoder verfügbar

V-571 Tische sind mit Linearencodern ausgestattet, die Positionen mit höchster Genauigkeit direkt auf der Bewegungsplattform messen. Dies verbessert die Linearität und gewährleistet Unempfindlichkeit gegenüber mechanischem Spiel und elastischer Verformung, wie sie bei indirekten Messverfahren auftreten können. Inkrementelle Encoder, die Sinus/Cosinus-Signale von 1 Vpp ausgeben, benötigen für den Start ein Referenzsignal. Im Gegensatz dazu bieten absolut messende Linearencoder eine eindeutige Positionsinformation, die eine sofortige Bestimmung der Position ermöglicht. Dadurch entfällt die Notwendigkeit einer Referenzierung beim Einschalten, wodurch sowohl die Effizienz als auch die Sicherheit im Betrieb erhöht werden.

Auswahl des passenden Präzisionslineartischs und Controllers

Die Auswahl des richtigen Lineartischs ist entscheidend für eine optimale Leistung bei hochpräzisen Bewegungsanwendungen wie Halbleiterinspektion und Ausrichtung in der Photonik. Faktoren wie Auflösung, Führungsgenauigkeit und Wiederholgenauigkeit müssen in Betracht gezogen werden. Die Lineartischfamilie V-571 bietet eine ausgesprochen hohe geometrische Genauigkeit (Ebenheit, Geradheit, Nicken und Gieren) sowie eine bidirektionale Wiederholgenauigkeit von ±60 Nanometern in einem sehr kompakten Gehäuse. Mit ihren hochdynamischen Eigenschaften, einschließlich einer Beschleunigung von 1g und einer Geschwindigkeit von 500 mm/s, sind diese schnellen und präzisen motorisierten Tische ideal für die Automatisierung hochgenauer Positionieraufgaben, die für die Massenproduktion von Präzisionsgeräten erforderlich sind.

In Kombination mit den Controllern der A-8xx Serie von PI erreichen diese Tische eine unübertroffene Bewegungsleistung. Die EtherCAT-basierten Controller von PI bieten eine außerordentliche Flexibilität und erleichtern so die nahtlose Integration von EtherCAT-kompatiblen Geräten anderer Hersteller. Hochentwickelte Algorithmen in den Controllern der Serie A-8xx, wie PILOT, ermöglichen eine höhere Dynamik bei reduzierten Motorströmen und erhöhen dadurch praktisch die Kraftkonstante des Motors. Der V-571 ist die ideale Wahl, wenn es Ihnen um Präzision, Zuverlässigkeit und Effizienz in Ihren Bewegungsanwendungen geht.

Zubehör und Optionen

• Encodertyp: 1-V_pp-Sin/Cos- oder absoluter Encoder mit BiSS-Ausgang
• Ein- oder mehrachsig, ACS Motion Controller und Servoantriebe, integriert oder verteilt
• Kabel kompatibel mit A-8xx, der Serie ACS-basierter Controller
• Mehrachsiger XY- und XYZ-Tischaufbau
• Granitunterbau

Einsatzgebiete

Probeninspektion. Präzise Mikromontage. Forschung. Biotechnologie. Halbleitertest und -inspektion. Metrologie Allgemeine Automatisierung. Gerätemontage. Lasermikrobearbeitung. Pick-and-Place. Ausrichtung optischer, mikromechanischer und photonischer Komponenten.
