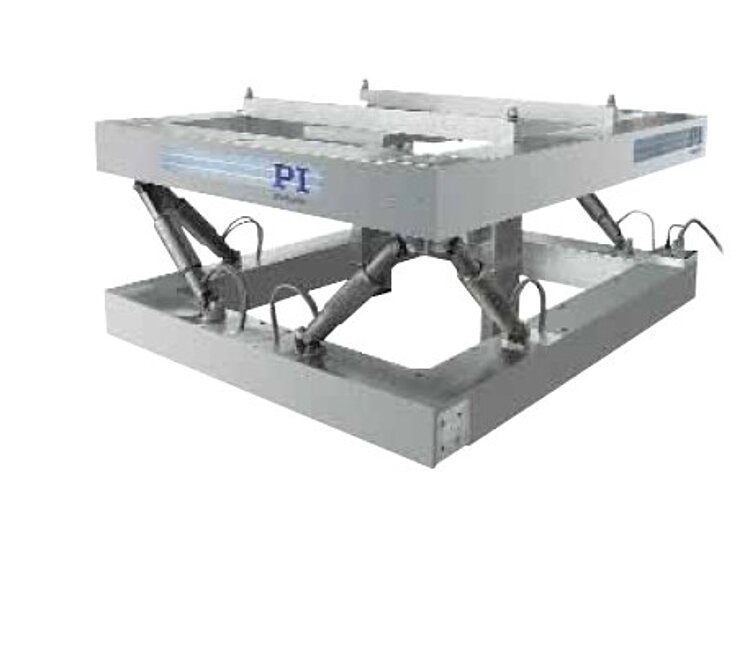

M-850KLAH Hochlast-Hexapod mit großer Apertur

6-Achsen-Präzisionspositionier- und Justagesystem für Inspektionssysteme

Große Apertur 640 mm × 820 mm
Sechs Freiheitsgrade
Parallelkinematischer Aufbau: Wesentlich kompakter und steifer als Seriellkinematiken, höhere Dynamik
Virtueller Pivotpunkt, per Software im Raum frei wählbar
Leistungsfähiger Controller mit Vektorsteuerung

Mit Abmessungen von 100 cm x 84 cm x 40 cm und einer Belastbarkeit bis zu 200 kg ist dieses Sondermodell für alle Arten von Feinpositionieraufgaben geeignet, klassisch in der Inspektion von TV-Bildschirmen

Datenblatt

pdf - 670 KB

pdf - 673 KB

Download

	Max. Belastbarkeit	Stellwege	Rotationsbereiche	Typ. Geschwindigkeit	Abmessungen
M-850KLAH Großer Hexapod	Vertikal: 2.000 N Beliebig: 500 N	X, Y, Z: ±25 mm	θ_X, θ_Y, θ_Z:±5°	X, Y, Z: 2 mm/s θ_X, θ_Y, θ_Z: 25 mrad/s	100 cm × 84 cm × 40 cm

Max. Belastbarkeit

Stellwege

Rotationsbereiche

Typ. Geschwindigkeit

Abmessungen

M-850KLAH Großer Hexapod

Vertikal: 2.000 N

Beliebig: 500 N

X, Y, Z: ±25 mm

θ_X, θ_Y, θ_Z:±5°

X, Y, Z: 2 mm/s

θ_X, θ_Y, θ_Z: 25 mrad/s

100 cm × 84 cm × 40 cm

Download Datenblatt downloads Angebot / Bestellung

Datenblatt

pdf - 670 KB

pdf - 673 KB

Download

Angebot / Bestellung

Fordern Sie ein unverbindliches Angebot über gewünschte Stückzahlen, Preise und Lieferzeiten an oder beschreiben Sie Ihre gewünschte Modifikation.

M-850KLAH

Hexapod-Parallelkinematik mit großer Apertur, bis 200 kg Last

Sonderausführung auf Anfrage
