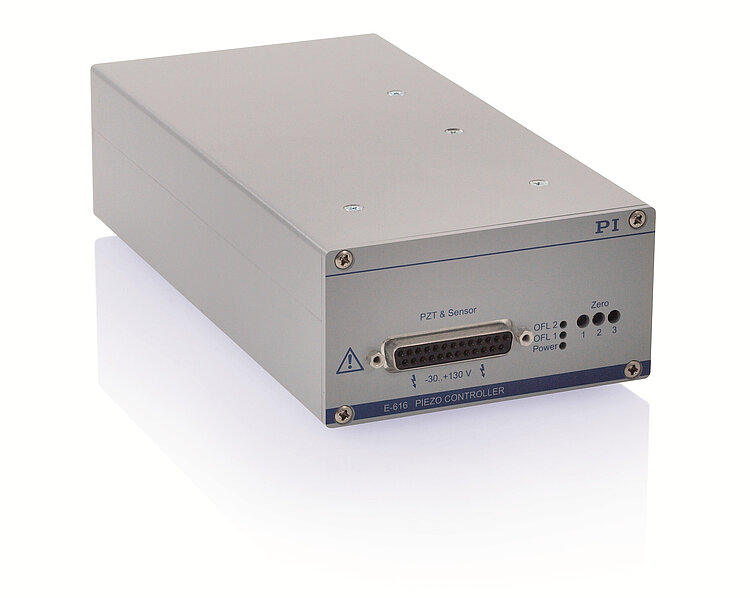

E-616 Controller für Piezo-Mehrachsen-Kippspiegel und -Plattformen
Flexible mehrkanalige Elektronik mit Koordinatentransformation
- 3 integrierte Verstärker liefern bis 10 W Spitzenleistung
- Geregelte und ungeregelte Versionen
- Interne Koordinatentransformation erleichtert die Regelung der parallelkinematischen Designs (Drei- und Vierbeine)
- Kompaktes, kostengünstiges OEM-Design oder Tischgerät
Spezifikationen
Dieser Inhalt ist nur auf Tablets oder Desktop Geräten verfügbar.Spezifikationen

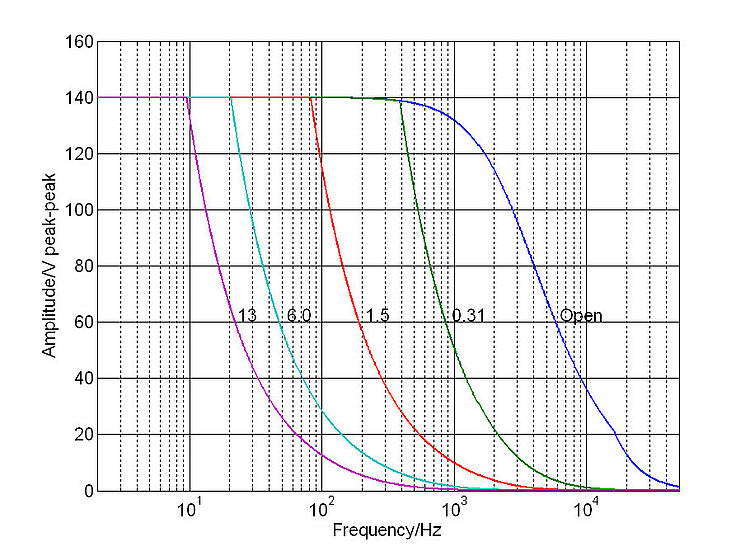

E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G | |
---|---|---|
Funktion | Controller für Piezo-Parallelkinematik-Kippspiegelsysteme mit Dehnmessstreifen-Sensoren, Dreibeinantrieb E-616.S0: OEM-Board E-616.S0G: Tischgerät | Controller für Piezo-Parallelkinematik-Kippspiegelsysteme mit Dehnmessstreifen-Sensoren, differenzieller Antrieb E-616.SS0: OEM-Board E-616.SS0G: Tischgerät |
Kippachsen | 2 | 2 |
Verstärker | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|
Eingangsspannungsbereich | -2 bis 12 V | -2 bis 12 V |
Ausgangsspannung | E-616.S0: -20 bis 120 V E-616.S0G: -30 bis 130 V | E-616.SS0: -20 bis 120 V E-616.SS0G: -30 bis 130 V zusätzlich: Festspannung 100 V |
Verstärkerkanäle | 3 | 3 |
Spitzenleistung / Kanal (Ausgangsleistung) | 10 W | 10 W |
Dauerausgangsleistung / Kanal | 5 W | 5 W |
Spitzenstrom / Kanal | 100 mA | 100 mA |
Dauerausgangsstrom / Kanal | 50 mA | 50 mA |
Strombegrenzung | Kurzschlussfest | Kurzschlussfest |
Spannungsverstärkung | 10 | 10 |
Bandbreite Kleinsignal | 3 kHz | 3 kHz |
Welligkeit, Rauschen, 0 bis 100 kHz | <20 mVpp, <2 mVrms | <20 mVpp, <2 mVrms |
Verstärkerauflösung | <1 mV | <1 mV |
Schnittstellen und Bedienung | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|
Piezo- und Sensoranschluss | D-Sub 25 (w) | D-Sub 25 (w) |
Analogeingang / Eingang Steuersignal | E-616.S0: 32-polige VG-Leiste E-616.S0G: SMB-Stecker | E-616.SS0: 32-polige VG-Leiste E-616.SS0G: SMB-Stecker |
Sensormonitorsignal | 0 bis 10 V für nominale Auslenkung | 0 bis 10 V für nominale Auslenkung |
Sensormonitorausgang | E-616.S0: 32-polige VG-Leiste E-616.S0G: D-Sub 15 Stecker | E-616.SS0: 32-polige VG-Leiste E-616.SS0G: D-Sub 15 Stecker |
Display und Anzeigen | Power-LED und Sensor OFL-Anzeige | Power-LED und Sensor OFL-Anzeige |
Umgebung | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|
Betriebstemperaturbereich | 5 bis 50 °C | 5 bis 50 °C |
Überhitzungsschutz | Max. 75 °C, Abschaltung des Spannungsausgangs | Max. 75 °C, Abschaltung des Spannungsausgangs |
Abmessungen | E-616.S0: 186 mm × 128,4 mm × 10 TE E-616.S0G: 205 mm × 105 mm × 54,1 mm | E-616.SS0: 186 mm × 128,4 mm × 10 TE E-616.SS0G: 205 mm × 105 mm × 54,1 mm |
Masse | E-616.S0: 0,95 kg E-616.S0G: 1,2 kg | E-616.SS0: 0,95 kg E-616.SS0G: 1,2 kg |
Betriebsspannung | E-616.S0: 12 bis 30 V DC E-616.S0G: 23 bis 26 V DC | E-616.SS0: 12 bis 30 V DC E-616.SS0G: 23 bis 26 V DC |
Max. Leistungsaufnahme | 30 W | 30 W |
Downloads
Dokumentation
Benutzerhandbuch PZ219
E-616 Mehrkanal-Servocontroller als Tischgerät, für Piezo-Kippspiegel
Benutzerhandbuch PZ200
E-616 Mehrkanal-Servocontroller modular (OEM), für Piezokippspiegel
